индикатором (+48 В) и кнопка включения питания с желтым индикатором

питания (на рисунке не показана). Есть также 6,4-мм выходное гнездо для

стереонаушников с соответствующим регулятором громкости, на которое

подаются аналоговые выходы 1 и 2.

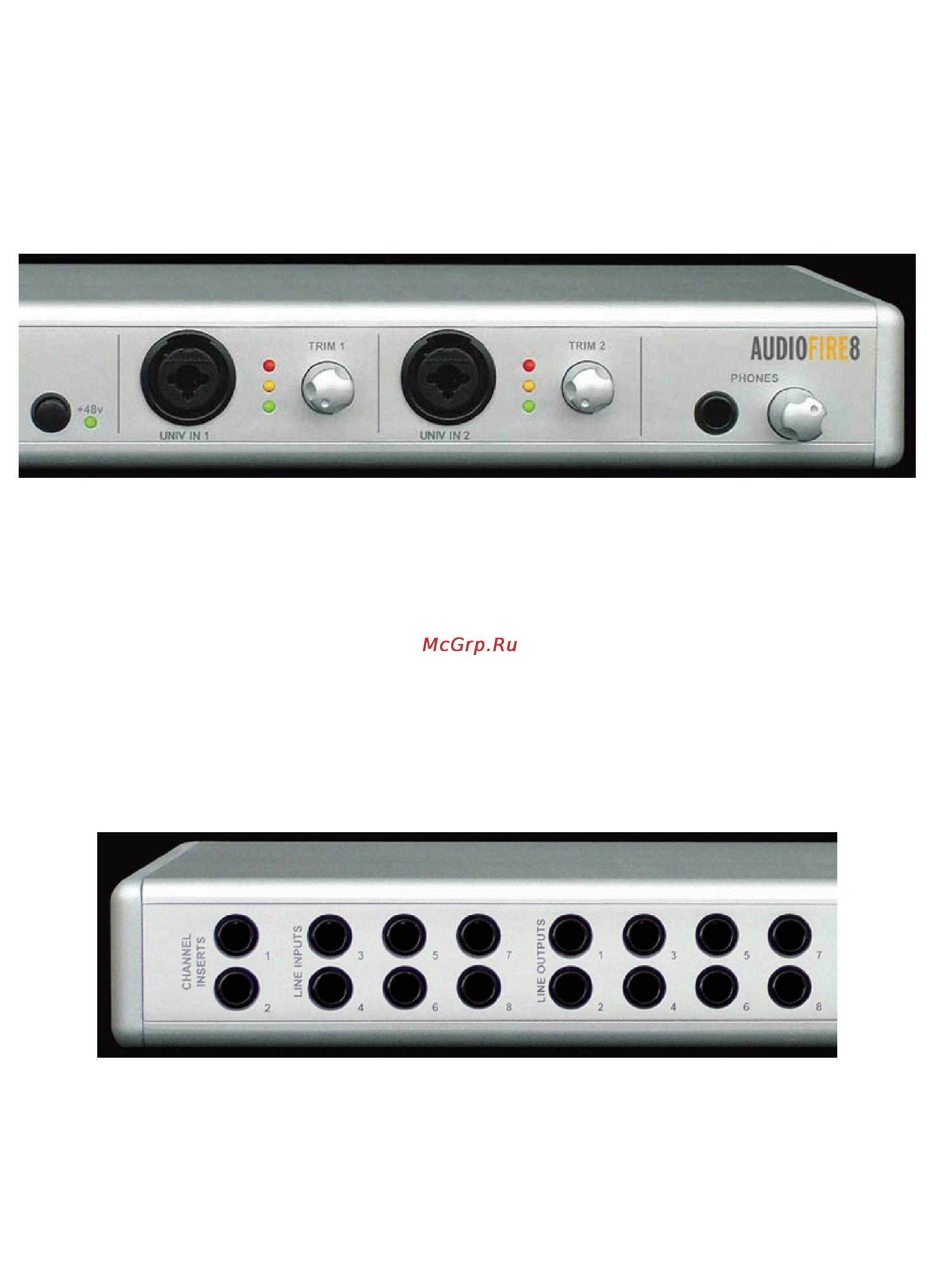

На задней панели AudioFire8 расположены шесть линейных входов (3-8) и

восемь аналоговых линейных выходов. Аналоговые входы (3-8) имеют входной

импеданс 10 кОм. Для входных и выходных соединений можно использовать

балансные или небалансные кабели с 6,4-мм разъемами. По умолчанию входы и

выходы настроены на прием и передачу сигналов с уровнем +4dBu.

В программной консоли (см. следующий раздел) уровень сигнала можно

переключать между значениями +4dBu и –10dBV для каждого входа и выхода

индивидуально. На задней панели имеются также два гнезда, посредством
