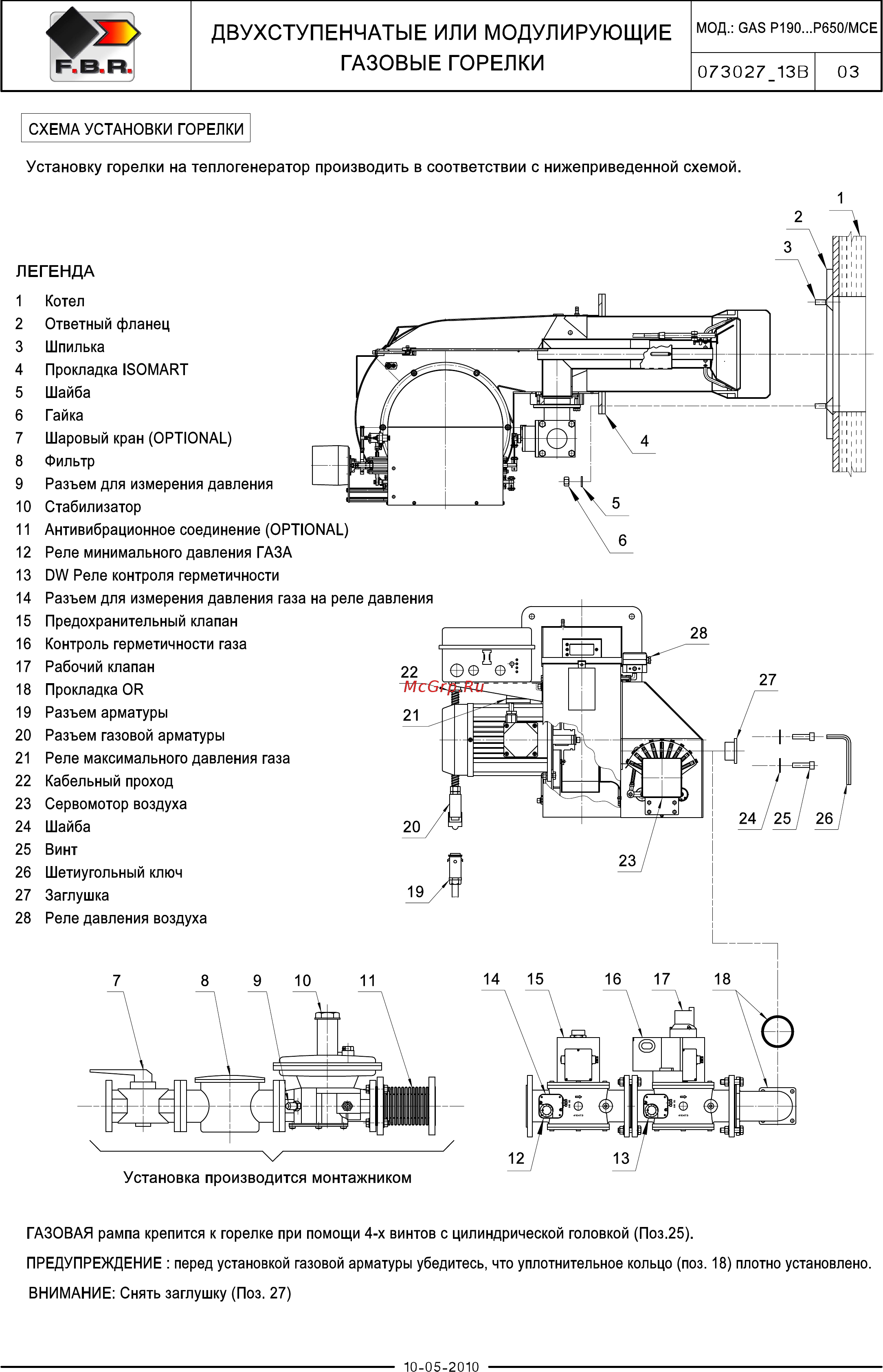

с 1 ДВУХСТУПЕНЧАТЫЕ ИЛИ МОДУЛИРУЮЩИЕ ГАЗОВЫЕ ГОРЕЛКИ F B R МОД GAS Р190 Р650 МСЕ 07302713В СХЕМА УСТАНОВКИ ГОРЕЛКИ Установку горелки на теплогенератор производить в соответствии с нижеприведенной схемой ЛЕГЕНДА 1 Котел 2 Ответный фланец 3 Шпилька 4 Прокладка ISOMART 5 Шайба 6 Гайка 7 Шаровый кран OPTIONAL 8 Фильтр 9 Разъем для измерения давления 10 Стабилизатор 11 Антивибрационное соединение OPTIONAL 12 Реле минимального давления ГАЗА 13 DW Реле контроля герметичности 14 Разъем для измерения давления газа на реле давления 15 Предохранительный клапан 16 Контроль герметичности газа 17 Рабочий клапан 18 Прокладка OR 19 Разъем арматуры 20 Разъем газовой арматуры 21 Реле максимального давления газа 22 Кабельный проход 23 Сервомотор воздуха 24 Шайба 25 Винт 26 Шетиугольный ключ 27 Заглушка 28 Реле давления воздуха г i 16 ч 13 Установка производится монтажником ГАЗОВАЯ рампа крепится к горелке при помощи 4 х винтов с цилиндрической головкой Поз 25 ПРЕДУПРЕЖДЕНИЕ перед установкой газовой арматуры убедитесь что уплотнительное кольцо поз 18 плотно установлено ВНИМАНИЕ Снять заглушку Поз 27 03
