11

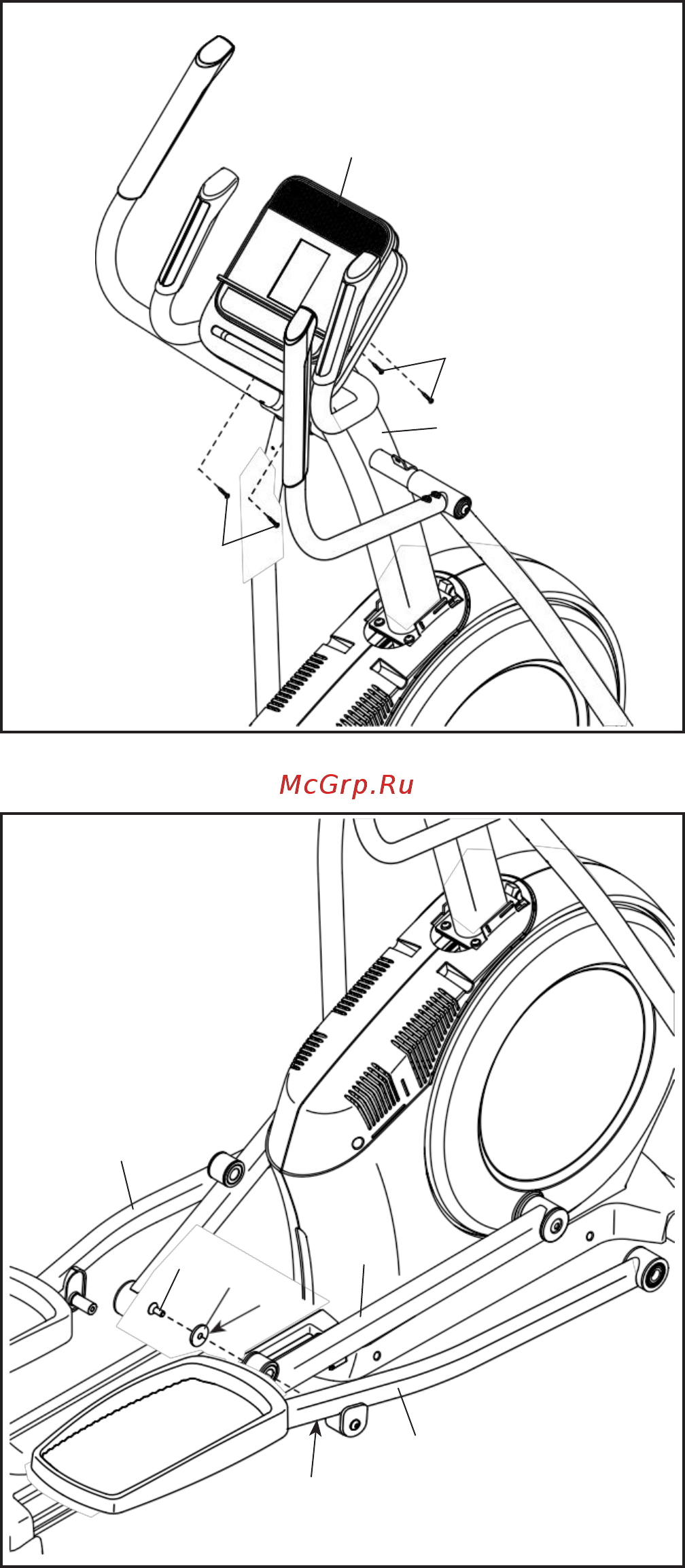

11. Совет: Не пережимайте провода.
Подсоедините консоль (7) к стойке (4)
эллипсоида при помощи четырёх винтов
M4x16 мм (101); наживите все винты, а
затем затяните их.
12. Расположите опору правой педали (58) таким
образом, как показано на рисунке, а затем
нанесите смазку на ось.
Подсоедините опору правой педали (58) к
правому роликовому рычагу (59) при помощи
винта M8 x 20 мм (9) и крышки центрального
роликового рычага (55); убедитесь, что
плоская сторона (З) крышки направлена в
сторону правого роликового рычага.
Повторите этот шаг для опоры левой
педали (44).
Смазка
58
З
55
59
9
44
12
101
Не пережимайте
провода
7
11
