КАК ОТРЕГУЛИРОВАТЬ ПРИВОДНОЙ РЕМЕНЬ
Если при нажатии на педаль она
проскальзывает, даже если сопротивление
установлено на максимальном уровне, возможно,
вам потребуется отрегулировать приводной
ремень.
Чтобы отрегулировать приводной ремень,
сначала выполните действия согласно пункту 17
на стр. 14 в разделе Сборка. Воспользуйтесь
стандартной отвёрткой, чтобы снять с тренажёра
защитную крышку (75) и заглушку (11).
Далее см. пункт 16 на стр. 13 в разделе
Сборка. Снимите крышки с внешней и
внутренней стороны правой подвижной ножки
(69, 83).
См. пункт 13 на стр. 12 в разделе Сборка.
Отсоедините правую опору педали (58) с правой
подвижной ножки (60).
Затем выкрутите винт M8x16 мм (95), снимите
крышку (79) с ролика подвижной ножки и шайбу
M8 (не показана) с правой кривошипной рукоятки
(20). Затем аккуратно снимите с тренажёра
правый роликовый рычаг (59) и опору правой
педали (58).

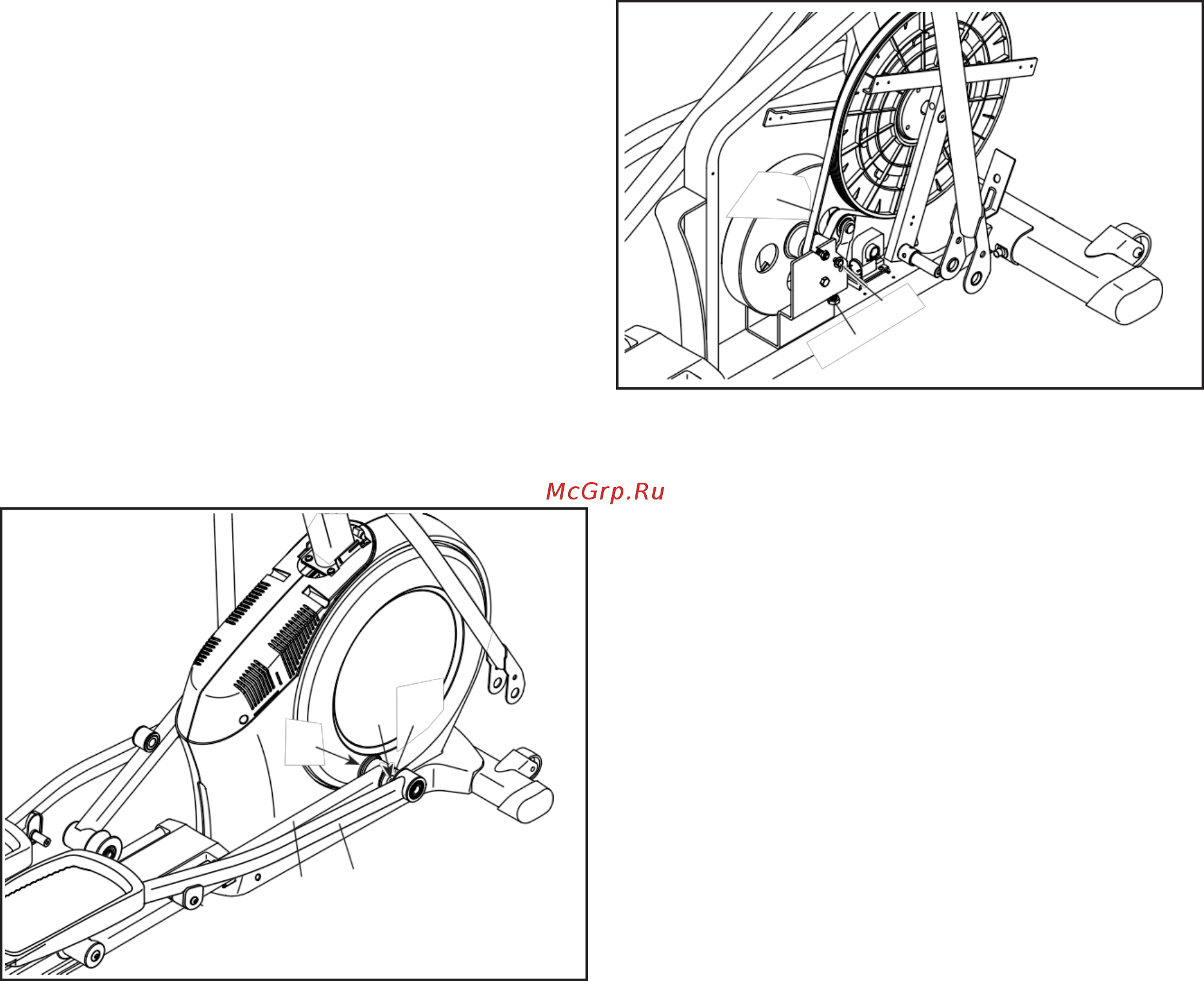

См. СБОРОЧНЫЙ ЧЕРТЁЖ В на стр. 31. Найдите
на тренажёре левый и правый защитные крышки
(73, 74). Выкрутите из крышек все винты M4 x 19 мм
(5) и винты М4 x 48 мм (31). Сделайте отметку по
расположению всех винтов. Затем осторожно
снимите правую защитную крышку.
Ослабьте винт натяжного колеса (89). Закручивайте
регулировочный винт (91) до тех пор, пока
приводной ремень (17) не будет полностью затянут.
Затем заново затяните винт натяжного колеса.
После этого заново подсоедините к тренажёру все
детали, которые были сняты в процессе выполнения
вышеуказанных этапов.
