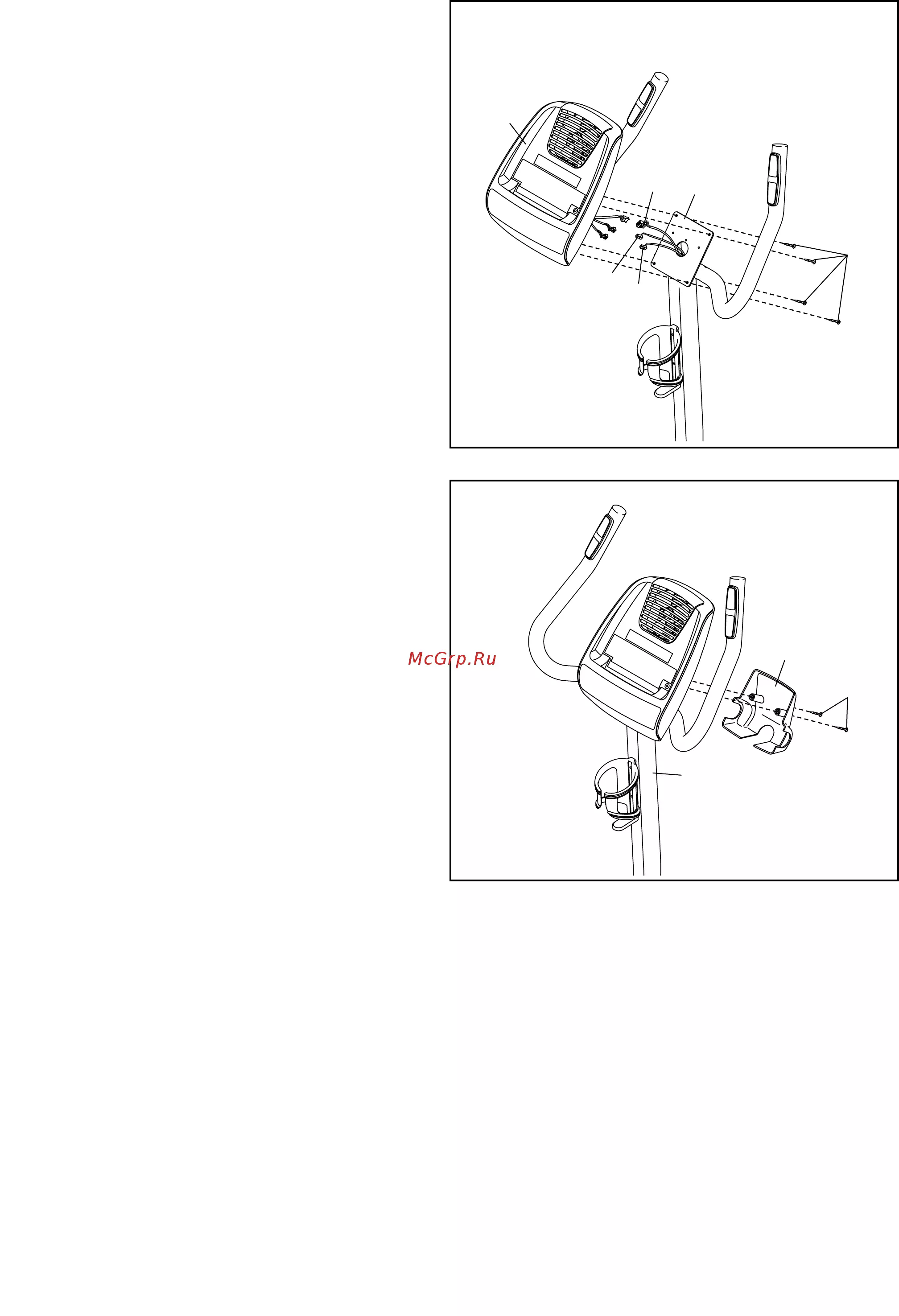

9. Найдите правый поручень (48) и располо-
жите его так, как показано.
Пока ваш помощник удерживает правый
поручень (48) рядом со стойкой (3), зацепите
указанный шнурок кабеля за правый кабель
пульсомера (42). Затем протяните другой
конец шнурка вверх через верхнюю часть
стойки.
Совет: не защемите провода. Вставьте
правый поручень (48) в стойку (3).
Прикрепите правый поручень (48) с по-
мощью двух болтов M8 x 38мм (53) и двух
контргаек M8 (37). Убедитесь, что контр-
гайки попали в шестиугольные отверстия.
Прикрепите левый поручень (47) анало-
гичным способом.
10
Не защемите
провода
48
47
37
3
Шестиугольные
отверстия
Шнурок
кабеля
53
42
28
6
Винты
Крышка отсека
для батареек
10.
Консоль (6) работает от четырех батареек D
(не включены); рекомендовано использовать
алкалиновые батарейки. Не используйте
вместе старые и новые батарейки или алка-
линовые, обычные и перезаряжаемые.
ВАЖНО: если консоль пробыла некоторое
время на холоде, позвольте ей нагреться до
комнатной темперетуры прежде, чем встав-
лять батарейки. В противном случае вы мо-
жете повредить экран и другие электронные
компоненты консоли. Снимите винты и
крышки отсека для батареек, вставьте бата-
рейки в отсек, а затем верните на место
крышки. Убедитесь, что батарейки установ-
лены в соответствии со схемой, изображен-
ной на внутренней стороне крышек.
Чтобы приобрести дополнительный адаптер
питания, позвоните по телефону, указанному
на лицевой обложке данного руководства. Во
избежание повреждения консоли, только про-
изводитель может быть поставщиком блока
питания. Подключите один конец адаптера
питания в гнездо внутри указанного батарей-
ного отсека; проденьте адаптер питания че-
рез прорезь в крышке аккумуляторного отсе-
ка. Затем подключите другой конец к розетке,
установленной в соответствии со всеми
местными нормами и правилами.
