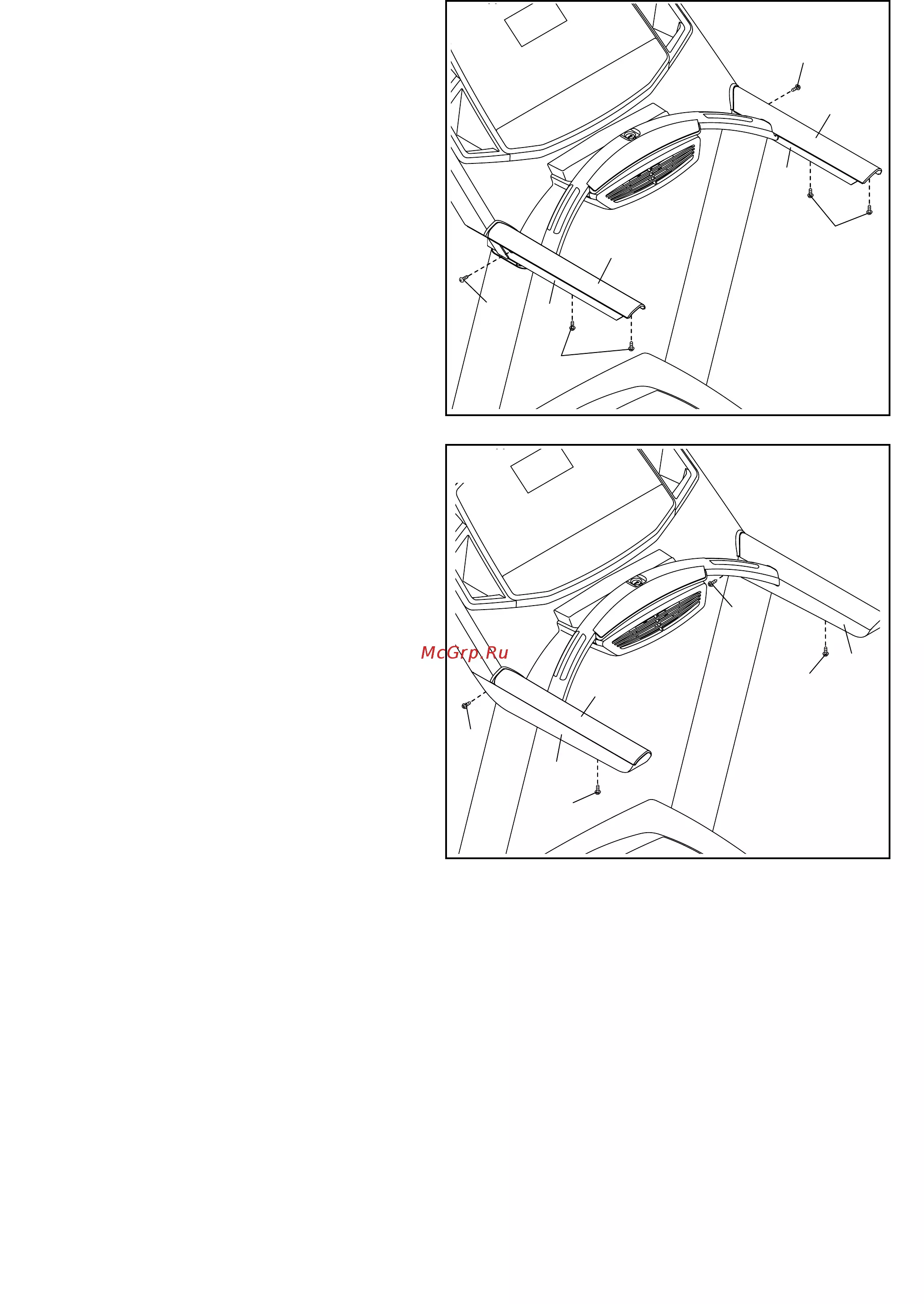

13

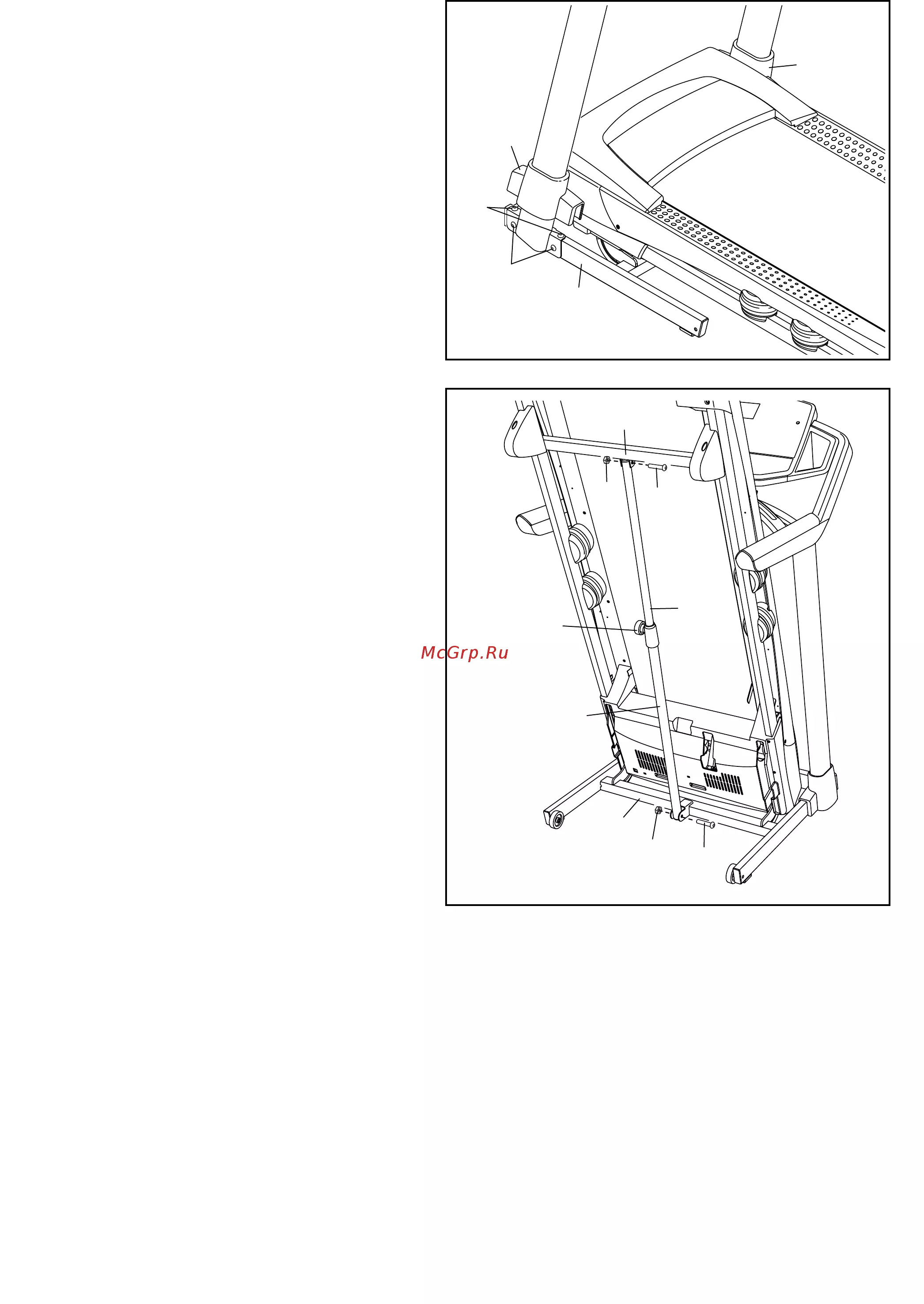

13. Плотно затяните четыре винта 8" x 2 3/4" (5)
и затем затяните винты 3/8" x 1 1/4" (6)
(показано только с одной стороны).
Надавливайте на левую (81) и правую (89)
крышки основания у основания (95) до тех
пор, пока они не встанут на свои места.
13
89
6
81
95
5

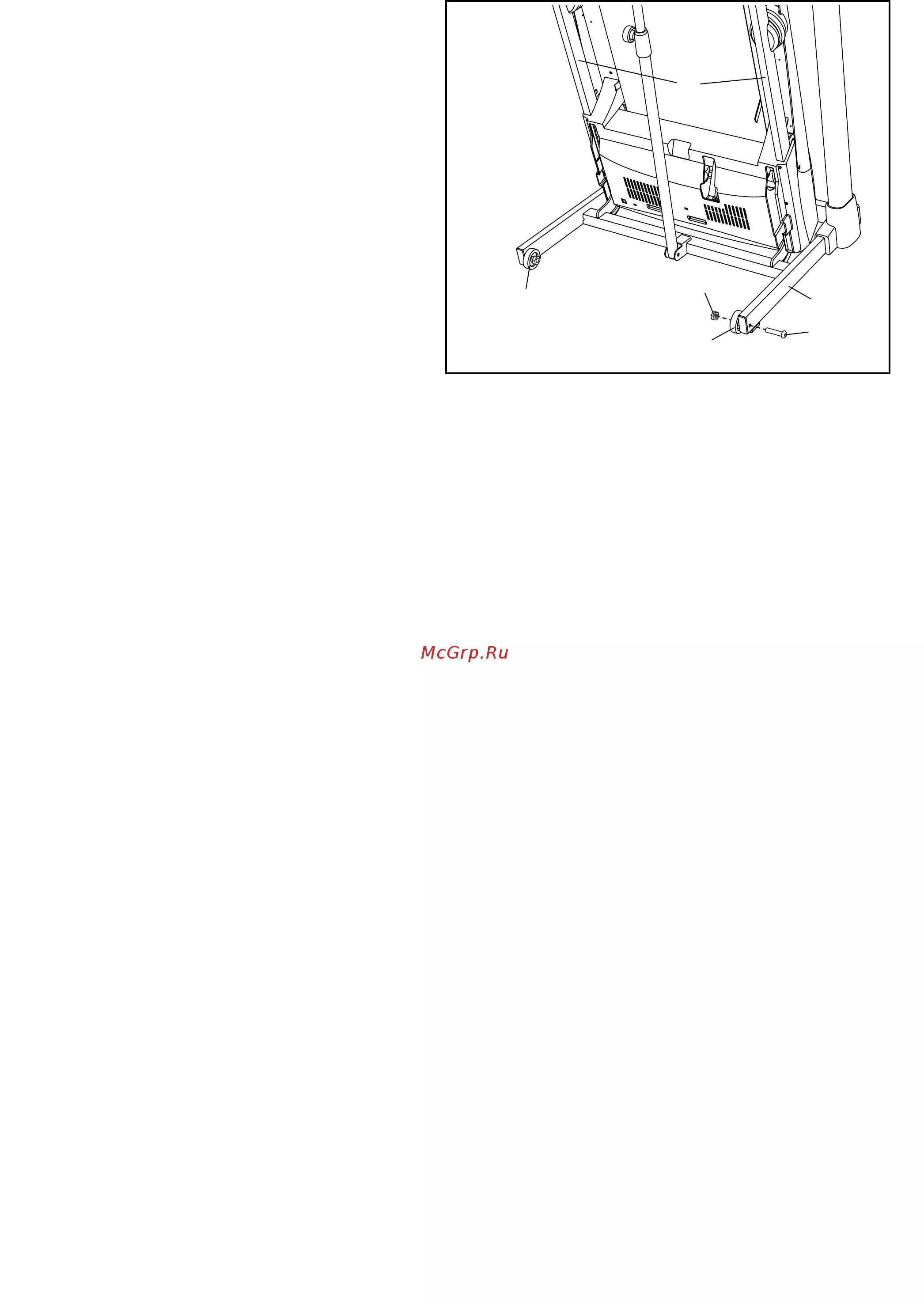

14.
Поднимите раму (63) в указанное положение.
Попросите помощника удерживать раму,
пока вы не закончите пункт 15 сборки.
Расположите стопорный фиксатор (57) таким
образом, чтобы трубка и ручка заняли пози-
цию, как показано.
Прикрепите нижний конец стопорного фикса-
тора (57) к основанию (95) с помощью болта
3/8" x 2" (3) и гайки 3/8" (12).
Прикрепите верхний конец фиксатора (57) к
стопорной перекладине (63) с помощью
болта 3/8" x 2" (3) и гайки 3/8" (12).
14
57
12
Трубка
63
3
Стопорная
ручка
12
3
95
