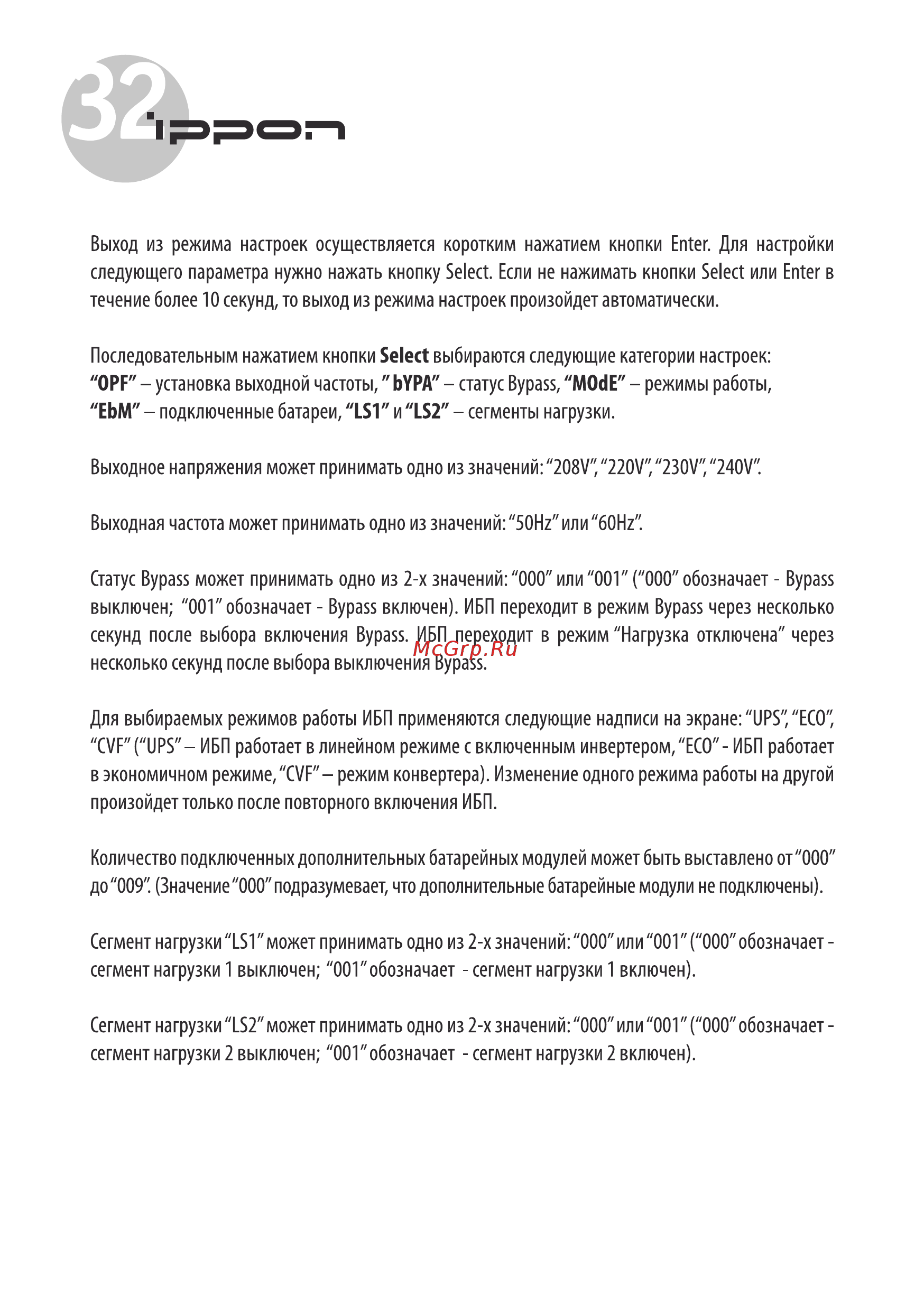

Выход из режима настроек осуществляется коротким нажатием кнопки Enter Для настройки следующего параметра нужно нажать кнопку Select Если не нажимать кнопки Select или Enter в течение более 10 секунд то выход из режима настроек произойдет автоматически Последовательным нажатием кнопки Select выбираются следующие категории настроек ОРЕ установка выходной частоты bYPA статус Bypass MOdE режимы работы ЕЬМ подключенные батареи LS1 и LS2 сегменты нагрузки Выходное напряжения может принимать одно из значений 208V 220V 230V 240V Выходная частота может принимать одно из значений 50Hz или 60Hz Статус Bypass может принимать одно из 2 х значений ООО или 001 000 обозначает Bypass выключен 001 обозначает Bypass включен ИБП переходит в режим Bypass через несколько секунд после выбора включения Bypass ИБП переходит в режим Нагрузка отключена через несколько секунд после выбора выключения Bypass Для выбираемых режимов работы ИБП применяются следующие надписи на экране UPS ECO CVF UPS ИБП работает в линейном режиме с включенным инвертером ECO ИБП работает в экономичном режиме CVF режим конвертера Изменение одного режима работы на другой произойдет только после повторного включения ИБП Количество подключенных дополнительных батарейных модулей может быть выставлено от 000 до 009 Значение 000 подразумевает что дополнительные батарейные модули не подключены Сегмент нагрузки LS1 может принимать одно из 2 х значений 000 или 001 000 обозначает сегмент нагрузки 1 выключен 001 обозначает сегмент нагрузки 1 включен Сегмент нагрузки LS2 может принимать одно из 2 х значений 000 или 001 000 обозначает сегмент нагрузки 2 выключен 001 обозначает сегмент нагрузки 2 включен
