16
Ф
RU

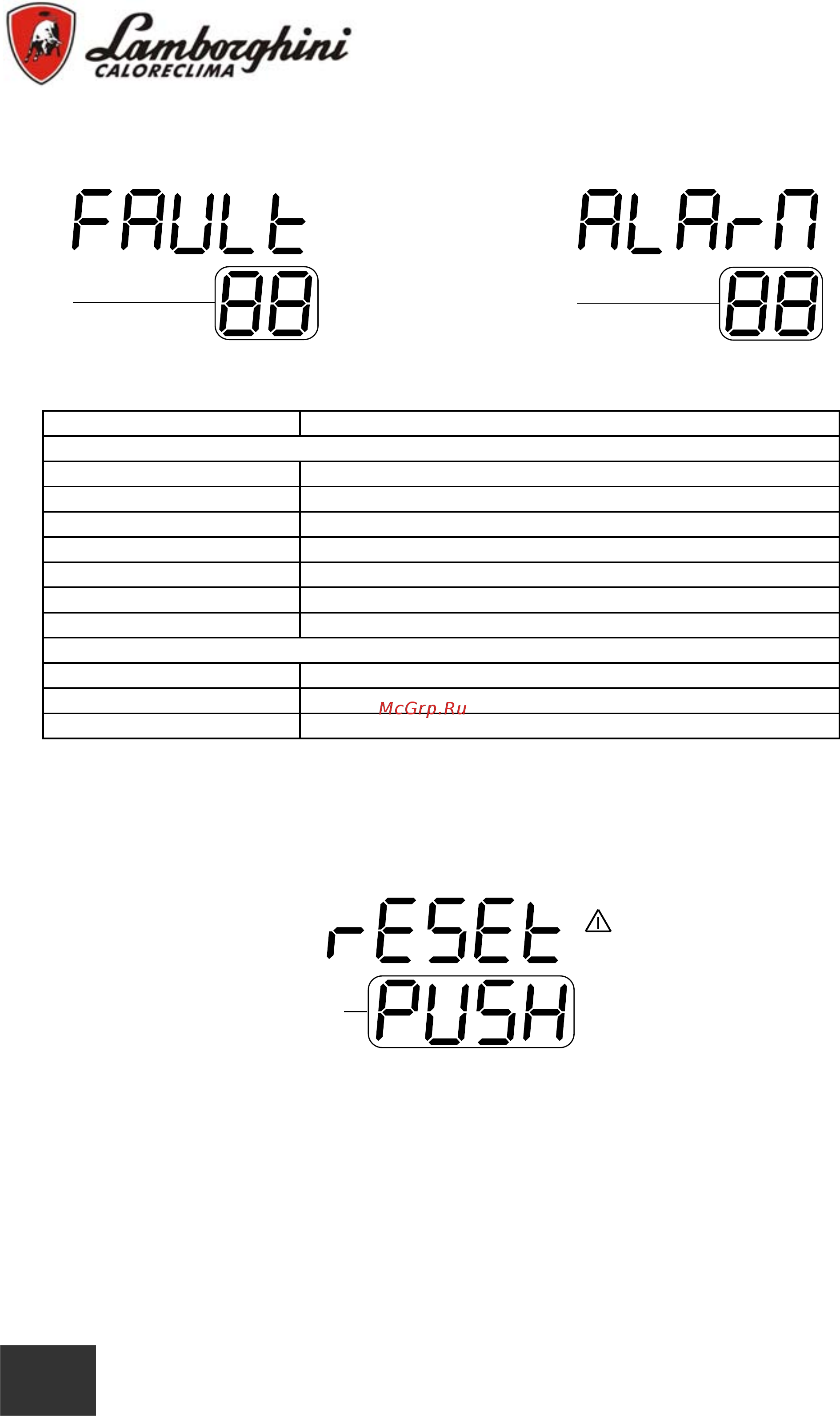

Напротив, при наличии аномалий одновременно выводится код аномалии (см. таблицу 1) и тип
(энергозависимый или энергонезависимый).
Таблица 1
В случае возникновения блокировки энергонезависимого типа, можно перейти к разблокировке
оборудования.
Во время отображения блокировки энергонезависимого типа с помощью нажатия кнопки R выполняется
переход к отображению подтверждения запроса разблокировки, продолжительностью 5 с.
Последующее нажатие кнопки R вызывает разблокирование аппаратуры и возвращение к нормальному
режиму отображения.
Кроме того, во время нормального режима отображения выводится дополнительная информация,
относящаяся к рабочему состоянию горелки и к заданию некоторых параметров.
КОД АНОМАЛИИ ЗНАЧЕНИЕ
ЭНЕРГОНЕЗАВИСИМЫЙ
01 Блокировка при отказе зажигания
02 Блокировка вследствие паразитного пламени
03 Блокировка вследствие максимального числа погасаний
04 Блокировка вследствие аномалии серводвигателя
ЗНАЧЕНИЕ
12 Сигнал паразитного пламени
13 Низкое напряжение
14 Высокое напряжение
ЭНЕРГОНЕЗАВИСИМЫЙ
ЭНЕРГОЗАВИСИМЫЙ
Код аномалии
Мигающая задняя подсветка
Мигающие код и
пиктограмма аномалии
Код аномалии
Мигающий
