6) ВКЛЮЧЕНИЕ УСТРОЙСТВА ПОЛУЧЕНИЯ ХЛОРА И МОДУЛЬ ИМПУЛЬСНОЙ

ПУСКОВОЙ СИСТЕМЫ

Последовательность монтажа:

− После установки электронного блока (поз. 1) на корпус клапана (поз. 8) подключите

кабель устройства получения хлора (поз. 7) к двум контактным выводам (поз. 2).

− Подключите рассольный трубопровод (поз. 5) к муфте (поз. 6), расположенной на

устройстве получения хлора (поз 2).

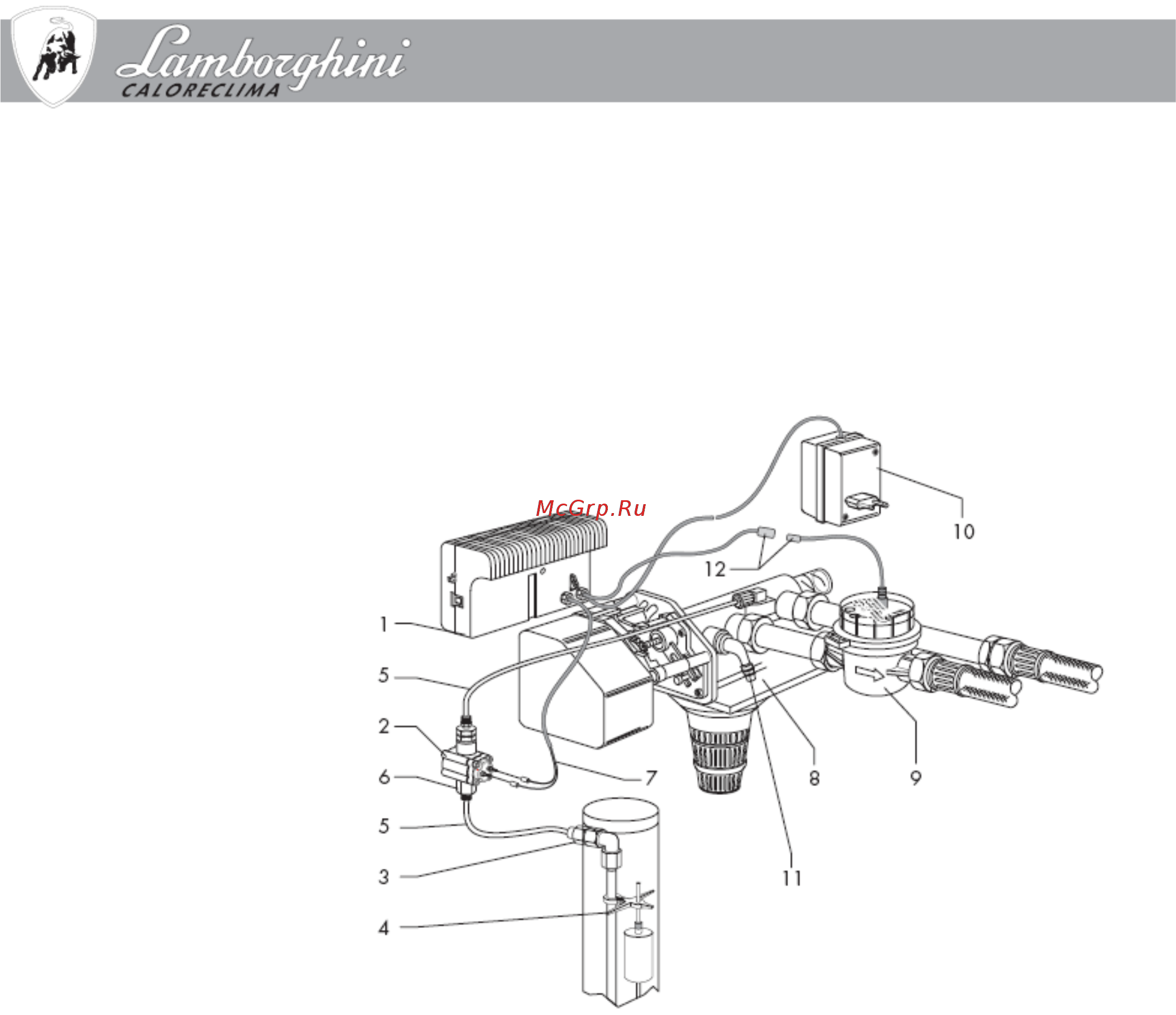

Рис. 6

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

1 Электронный блок 8 Корпус клапана

2 Устройство получения хлора

3 Трубная муфта 6х4

9 Модуль импульсной пусковой системы (по

требованию для регенерации по объему). Для

сборки модуля смотрите операционную карту,

код. № 1.92035.0

4 Поплавковый клапан 10 Трансформатор

5 Рассольный трубопровод 6х4 11 Слив обработанной воды

6 Трубная муфта 6х4 12 Разъем модуля импульсной пусковой системы

7 Кабель устройства получения хлора
