Ðàñïîëîæåíèå îðãàíîâ óïðàâëåíèÿ è

ðàçúåìîâ

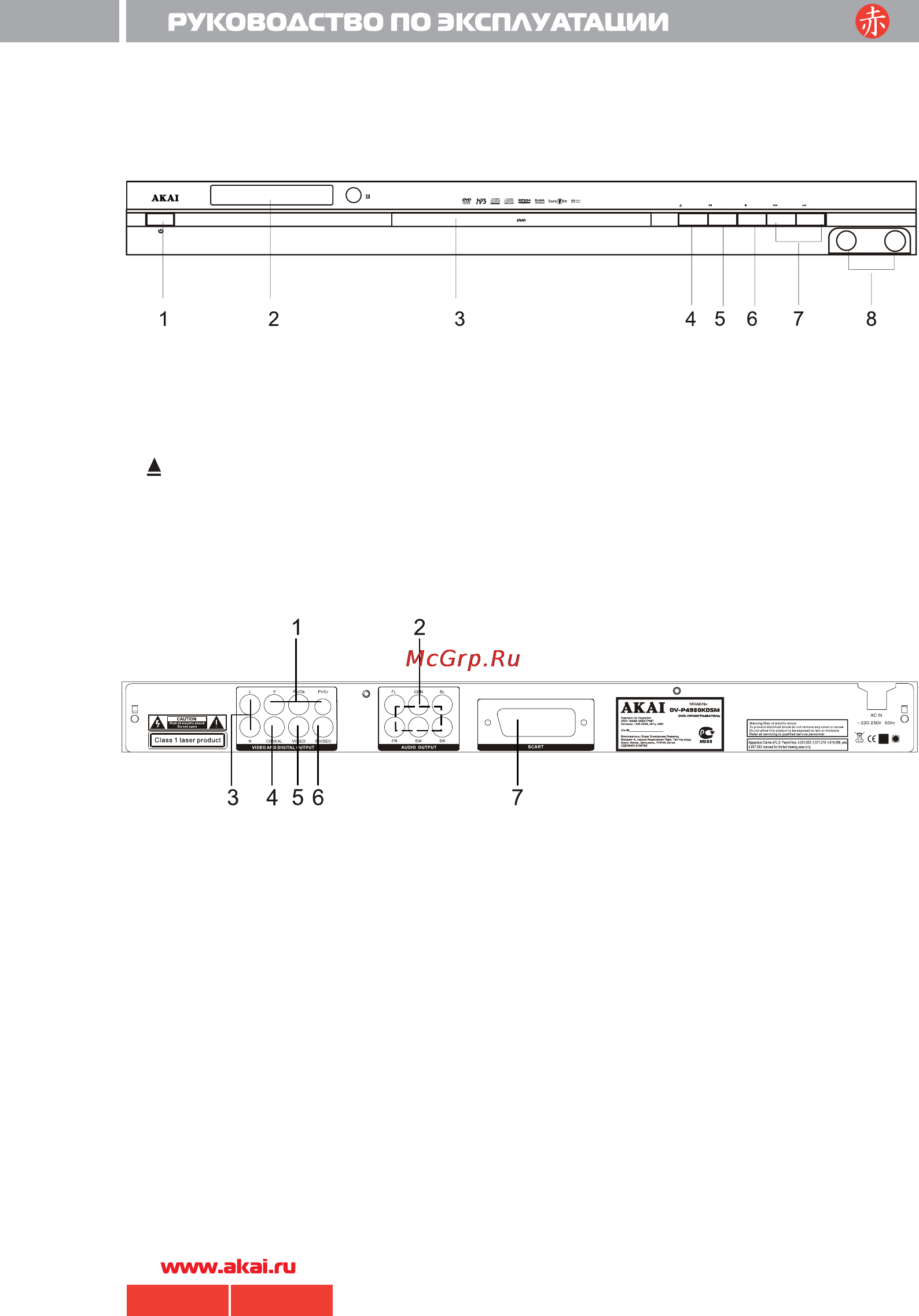

Предняя панель

POWER

OPEN/CLOSE PLAY/PAUSE STO P PR EV NE XT

DV-P4980KDSM

1 MIC 2

1. POWER - кнопка включения /

выключения

2. Дисплей

3. Загрузочное устройство (лоток)

4. OPEN/CLOSE - кнопка выдвижения

лотка для загрузки дисков

5. ►ll/PAUSE - кнопка воспроизведения /

временного прекращения

воспроизведения

6. ■ STOP - кнопка прекращения

воспроизведения

7. |◄◄ PREV – кнопка перехода назад,

►►l NEXT – кнопка перехода вперед

8. 1 MIC – 2 –разъемы для подключения

микрофонов

Задняя панель

1. Y , Pb /Cb, Pr /Cr – видео выходы

компонентного сигнала

2. Выходы 5.1 каналов:

FL - аудио выход переднего левого канала

CEN - аудио выход центрального канала

SL - аудио выход заднего левого канала

FR - аудио выход переднего правого

канала

SW - аудио выход сабвуфера

SR - аудио выход заднего правого канала

3. L - левый стерео выход

R - правый стерео выход

4. COAXIAL - коаксиальный

цифровой

аудио выход

5. VIDEO - композитный видео выход

6. S -VIDEO - видео выход S-VIDEO

7. SCART - выход SCART
