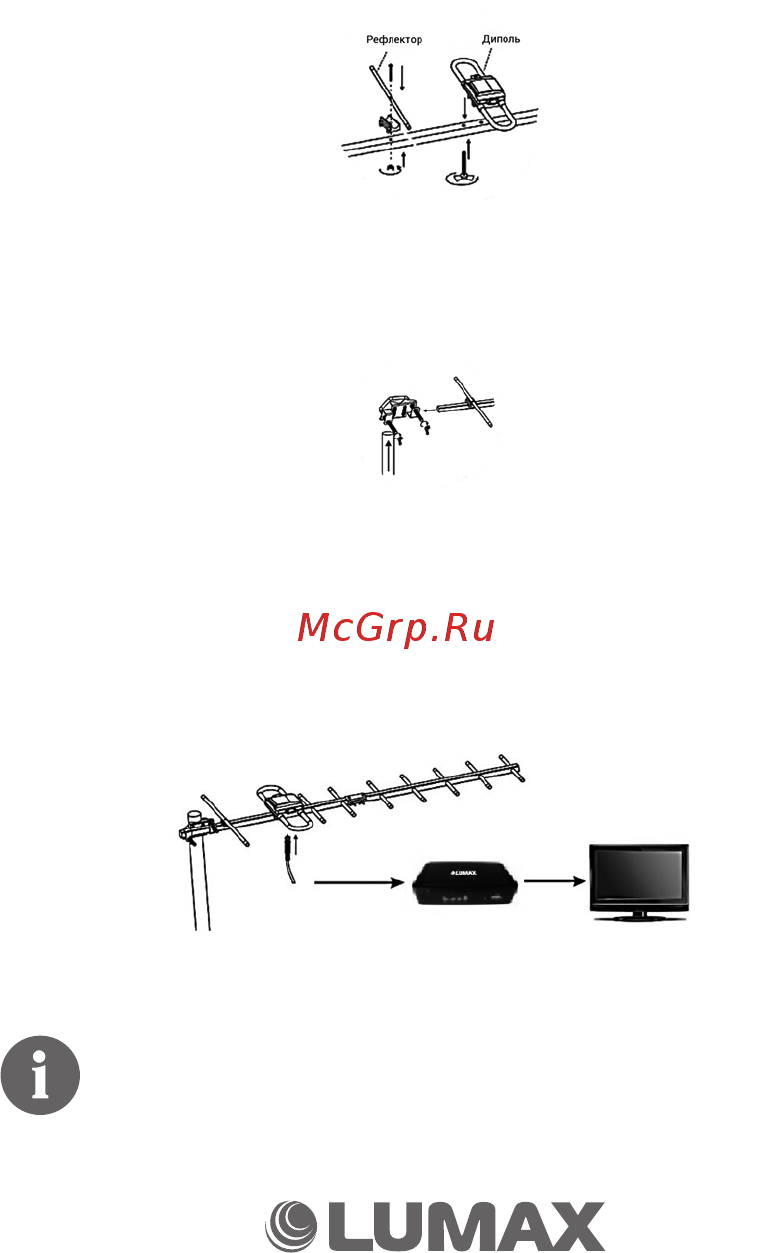

2. Поместите диполь в отверстие основной стрелы антенны, зафикси-

руйте его с помощью гайки, как показано на рис. 2. Затем так же уста-

новите рефлектор.

Рис. 2

3. Расположите хомут крепления на стреле антенны, а затем установите

антенну на мачту / стеновой кронштейн и затяните барашковую гайку,

как показано на рис. 3.

Рис. 3

4. Подключите коаксиальный кабель к F-разъему диполя антенны.

Подайте напряжение 5 В от цифрового телевизионного приемника

LUMAX DVB-T2 (рис. 4). Подключите антенну к телевизору.

Рис. 4

Внимание! Неправильная установка комплектующих ан-

тенны ведет к значительному ухудшению приема телеви-

зионных сигналов.
