Преобразователь частоты ER-01T
Руководство по эксплуатации
16
ТБ ERMAN
EA-9U-RDB
ПЧ ERMAN
L1
L2
L3
PE
+
-
U
V
W
PE
M ~3Ф 0...380 В 0...120 Гц
Двигатель ∆/Y 220/380В – по схеме Y
Двигатель ∆/Y 380/660В – по схеме ∆
QF
~3Ф 380 В
50 Гц
N
P
G
P
PB
EA-R13

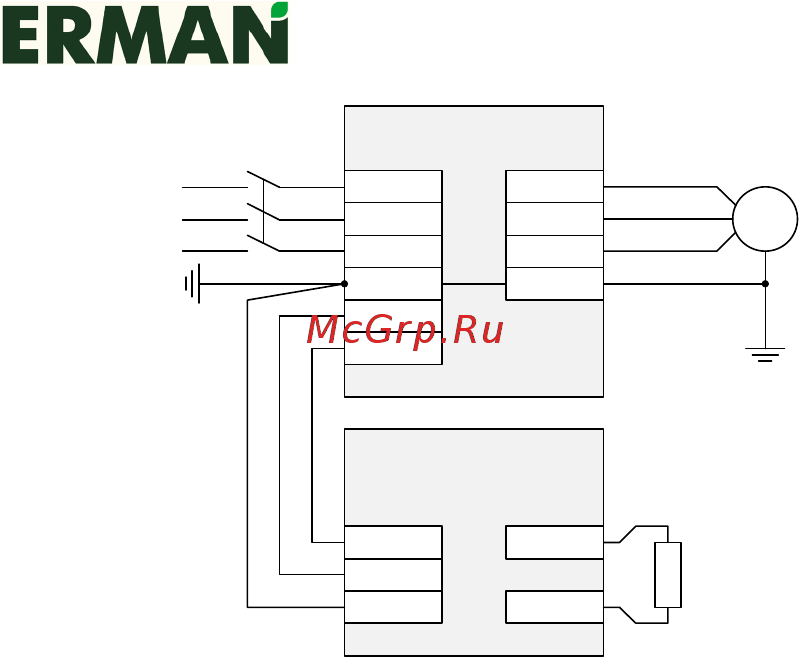

Рисунок 9 – Подключение ПЧ 30…75 кВт 380 В с тормозным резистором
и внешним тормозным блоком (опции)
При пробном запуске убедитесь, что при подаче команды «ПУСК»
двигатель вращается в правильном направлении. Изменить направление
можно с помощью параметра b.08, а также с помощью дискретного входа
X1~X8, настроенного на функцию №3 «НАПРАВЛЕНИЕ». Последовательность
подключения фаз питающей сети не имеет значения, т.к. ПЧ выпрямляет
напряжение.
5.3.3 Подключение цепей управления
Длина сигнальных кабелей не должна превышать 50 м. Прокладывай-
те сигнальные кабели на расстоянии не менее 30 см от силовых кабелей.
Используйте экранированную витую пару для аналоговых сигналов 4~20 мА
и 0~10 В. Рекомендуется использовать кабель типа МКЭШ-2*0,35 или анало-
гичный. Заземлите оплетку (экран) кабеля. Если сигнальные кабели проло-
жены воздушной линией, подверженной воздействию атмосферного элек-
тричества, обязательно установите УЗИП для сигнальных линий.
