Преобразователь частоты E-V81
20
типа МКЭШ 2х0,5 или аналогичный. Оплетка экранированного кабеля должна
соединяться с металлическим корпусом ПЧ кабельными зажимами.

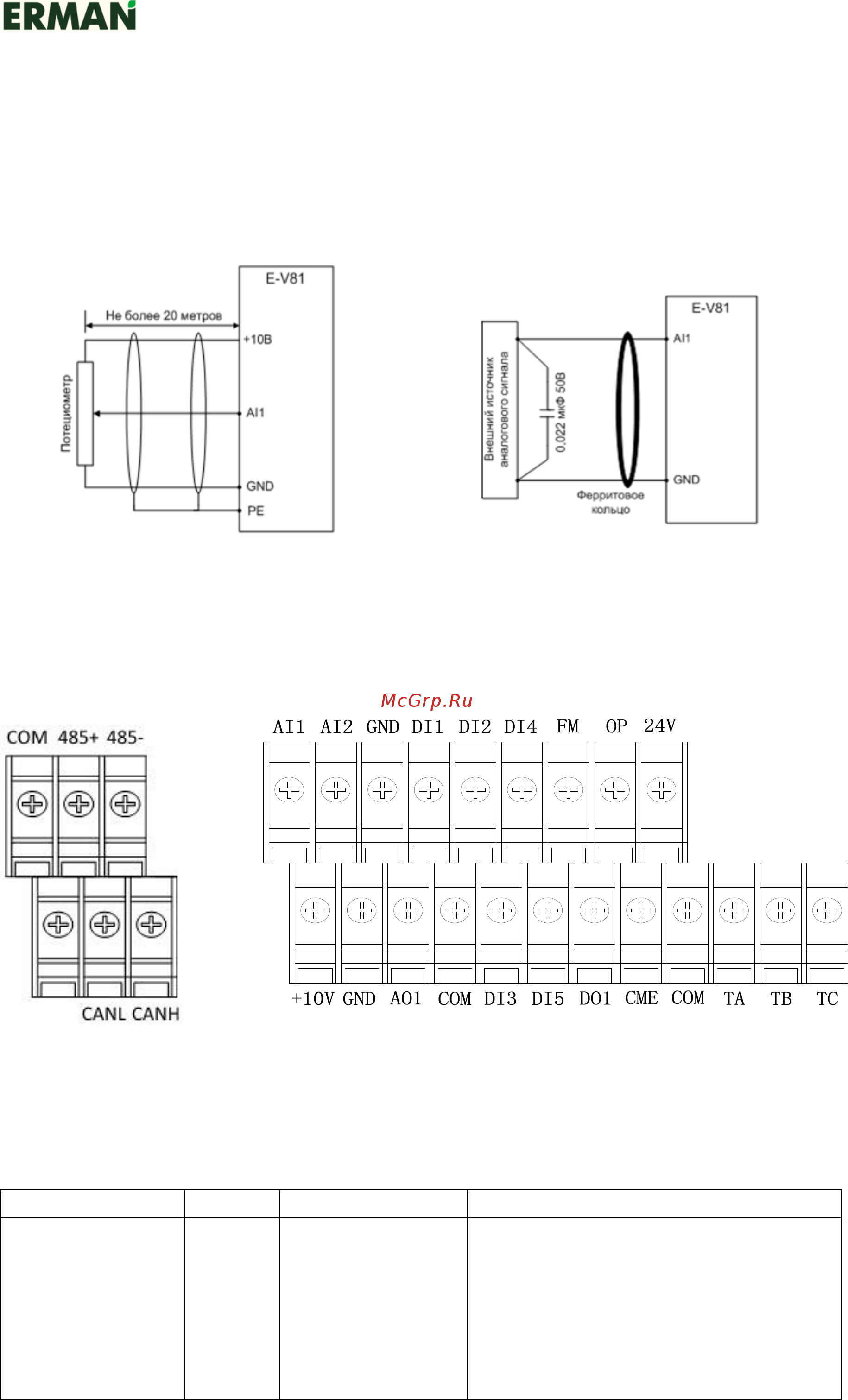

Рисунок 5-14 – Способ крепления кабеля
Рисунок 5-15 – Подключение кабелей
управления к ПЧ
Рисунок 5-16 – Подключение источников
аналогового сигнала к ПЧ в случае
сильных помех по цепям аналоговых
сигналов.
Рисунок 5-17 – Расположения клемм на ПЧ
Таблица 5- 3 – Описание функций клемм управления ПЧ
Тип сигнала
Клемма
Наименование
Описание функций
Источники
питания
+10V
Источник питания
+10 В
Опорный источник питания для
внешних цепей 0…10В.
Максимальный выходной ток 10 мА.
Используется, в основном, для
подключения внешнего потенциометра.
Сопротивление потенциометра должно
находиться в пределах от 1 до 5 КОм.
