- 111 -

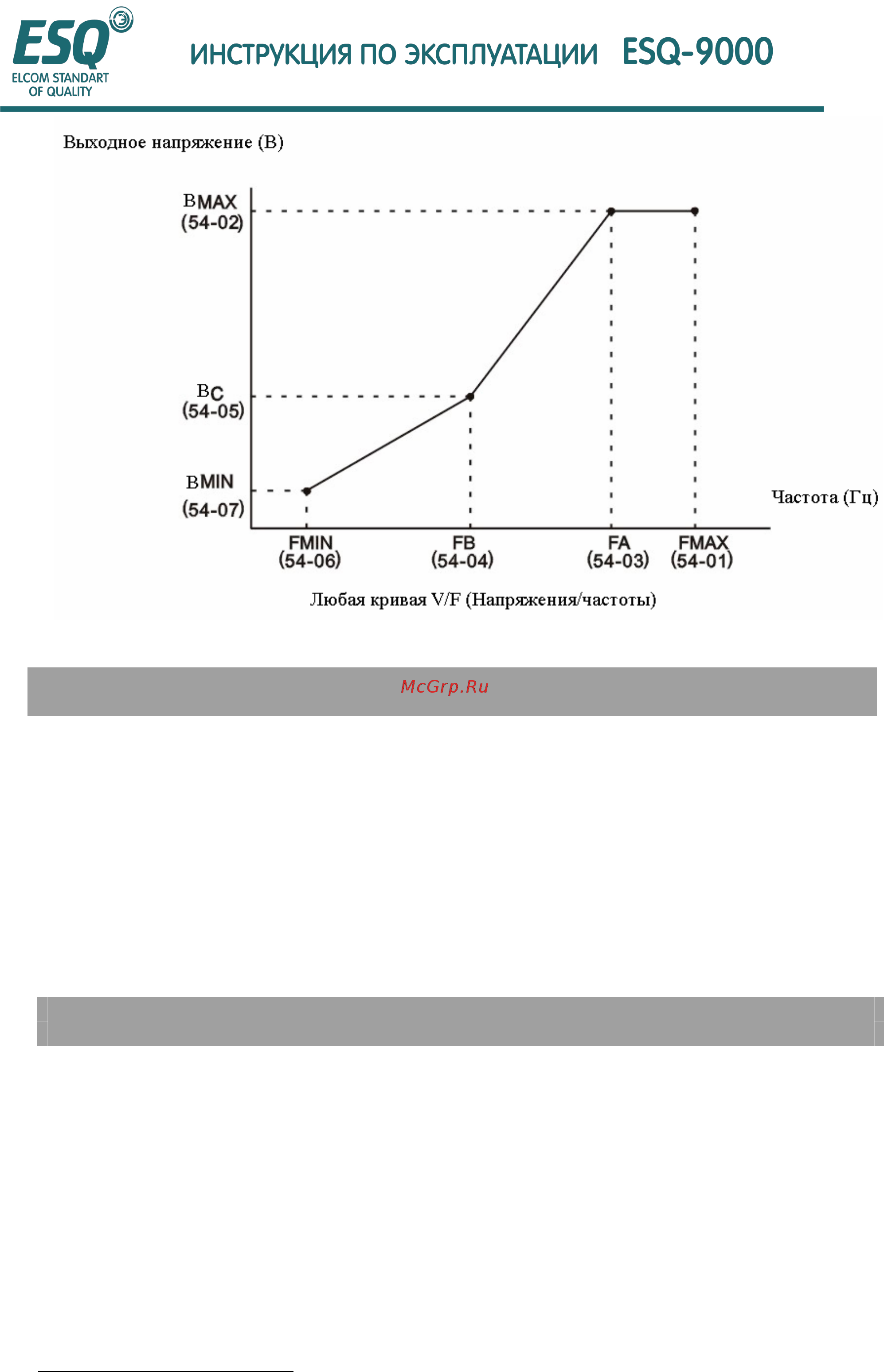

5.5.5 Параметры двигателя 2: 55
55-01 Номинальный ток двигателя X A A A A
(Номинальный ток FLA двигателя 2)
Установка
Зависит от различной мощности двигателя
x
Функция
Номинальный ток двигателя принимает А за единицу.
Описание выбора
Диапазон установки 1—200% от номинального тока инвертора; величина заводской
установки будет различной в соответствии с мощностью инвертора; отображаемая
величина это величина инвертора класса 200В 0,4 КВт.
Пожалуйста, выполните установку в соответствии с номинальным током, записанным на
заводской табличке двигателя.
55-02 Номинальное проскальзывание двигателя X A A A A
(Частота проскальзывания двигателя 2)
Установка
0.00-20.00 х [2,9]
Функция
Номинальное проскальзывание двигателя принимает Гц за единицу.
Описание выбора
Установки перед доставкой с завода-изготовителя будут отличаться в соответствии с
различными мощностями разных инверторов, показанная величина относится к инвертору
класса 200В 0,4 КВт.
Вычислите и установите номинальное проскальзывание двигателя, основанное на величине,
записанной на заводской табличке двигателя.
Номинальное проскальзывание двигателя = номинальная частота двигателя – номинальная
скорость х полюса двигателя /120
x
Величина заводской установки
