- 122 -

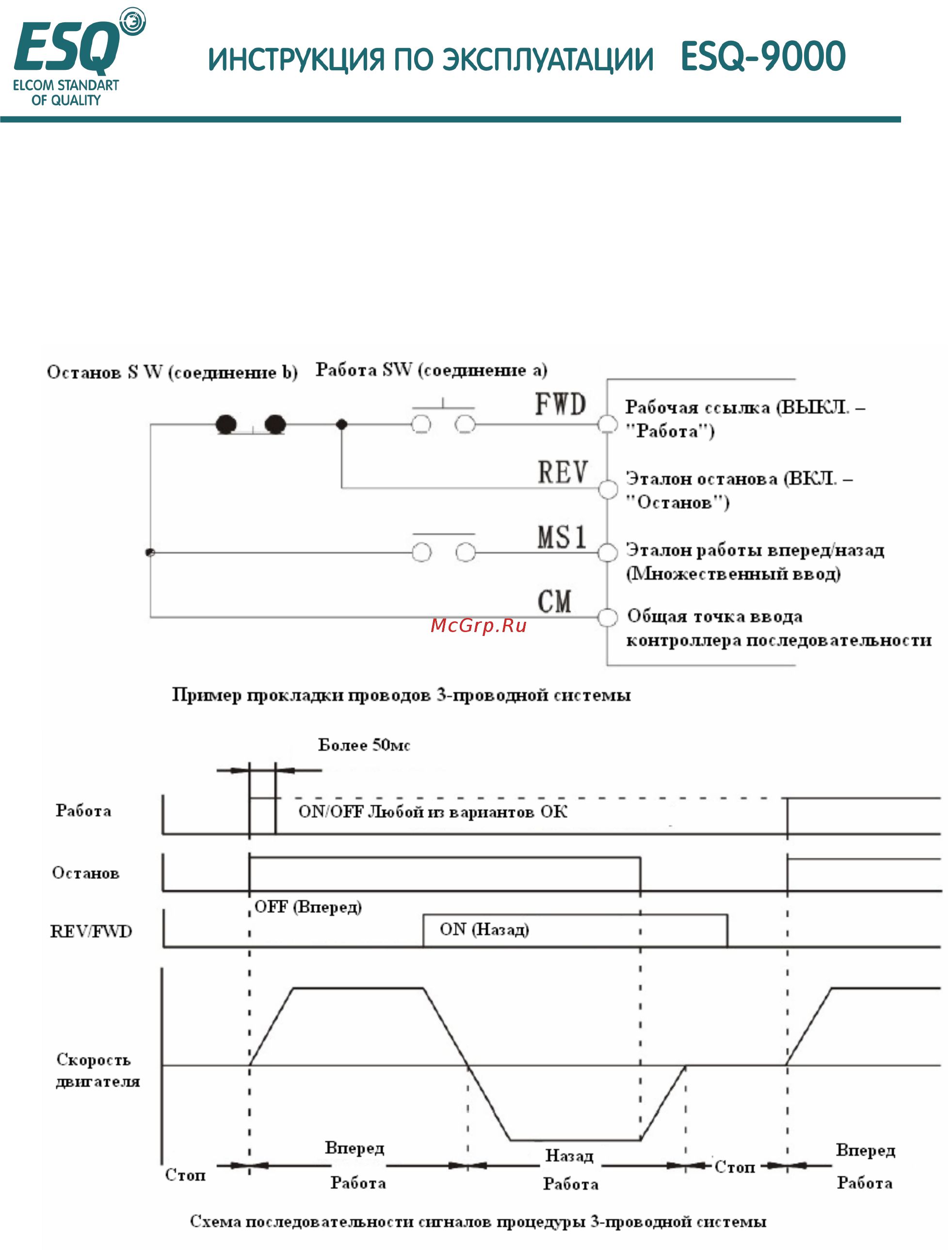

■ Процедура 3-проводной системы (эталон работы FWD/REV(Вперед/назад)): установка
"0"
• Если любой из многофункциональных вводов 1-6 (Tl-01 ~ Tl-06) установлен в
"0", установлена процедура трех-проводной системы; установленная
многофункциональная входная клемма станет клеммой эталона FWD/REV (работы
Вперед/назад).
• В случаях, когда начальный параметр (11-03) принимает инициализацию 3-
проводной системы, многофункциональный ввод 3 (Клемма MSI) будет
клеммой ввода эталона FWD/REV (работы Вперед/назад).
