- 124 -

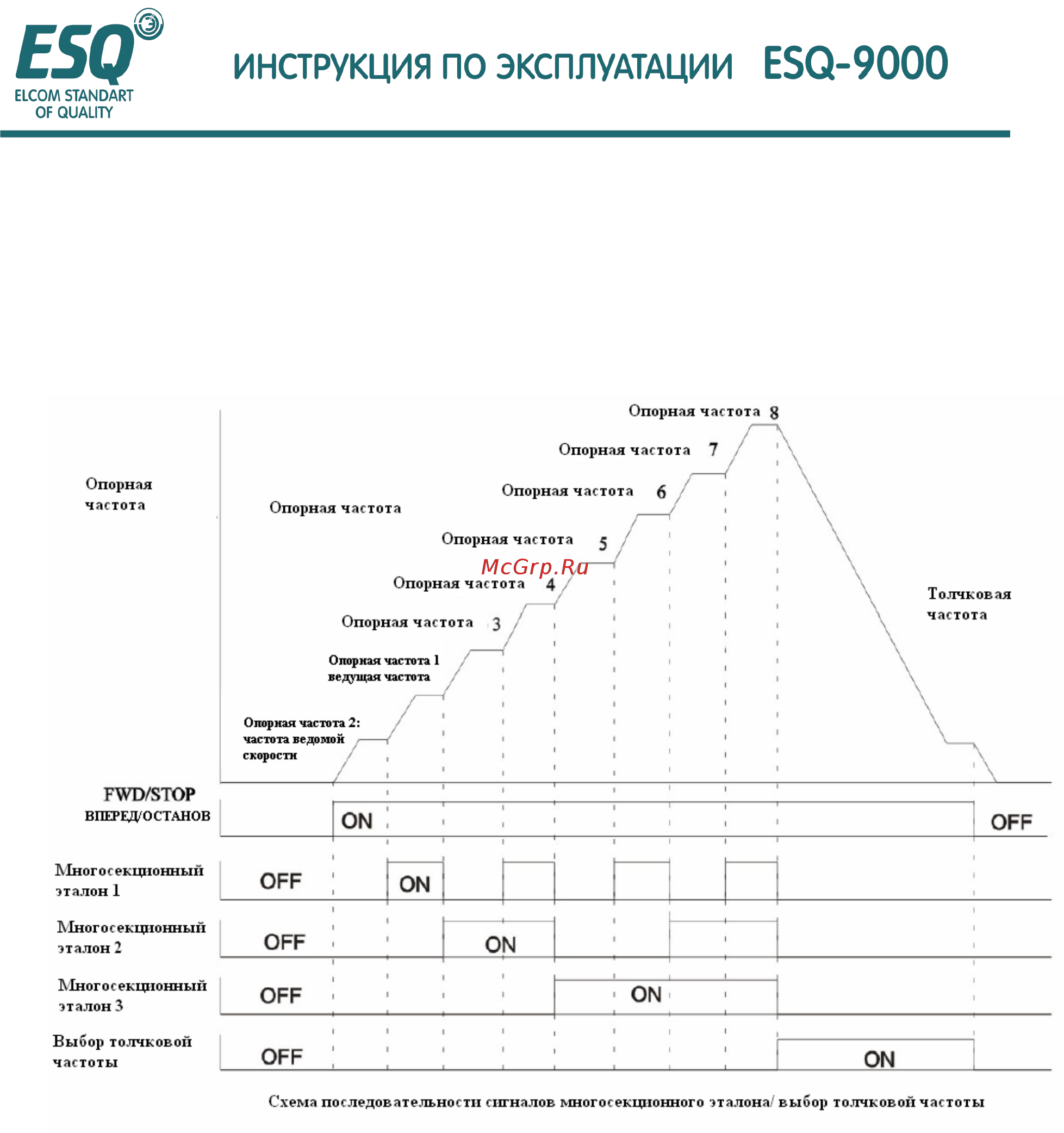

Выбор метода опорной частоты [1-секционной скорости] и [2-секционной скорости]
• В случаях использования опорной частоты ведущей скорости (аналоговая клемма FIV
или FIC), пожалуйста, установите 21-01=1.
• В случаях использования опорной частоты 1 (41-01), пожалуйста, установите 21-01=0.
• В случаях использования ведомой опорной частоты (аналоговая клемма MGI),
пожалуйста, используйте начальную величину без изменений.
• В случаях использования опорной частоты 2 (41-02), пожалуйста, установите
T3-05=1F.
