- 135 -
• Эталон +Скорости служит для прибавления конкретной частоты к аналоговой
опорной частоте, действующей как выходная частота.
• Эталон - Скорости служит для вычитания конкретной частоты из аналоговой
опорной частоты, действующей как выходная частота.
• Эта функция доступна только тогда, когда аналоговая клемма используется для
выдачи опорной частоты; она должна устанавливаться одновременно; иначе
возникнет ошибка установки ОРЕ 03. Когда два сигнала ВКЛ., добавления или
уменьшения не доступны; если эталон скорости – ВКЛ. и результат уменьшения
меньше ноля, выходная частота будет равна нолю.

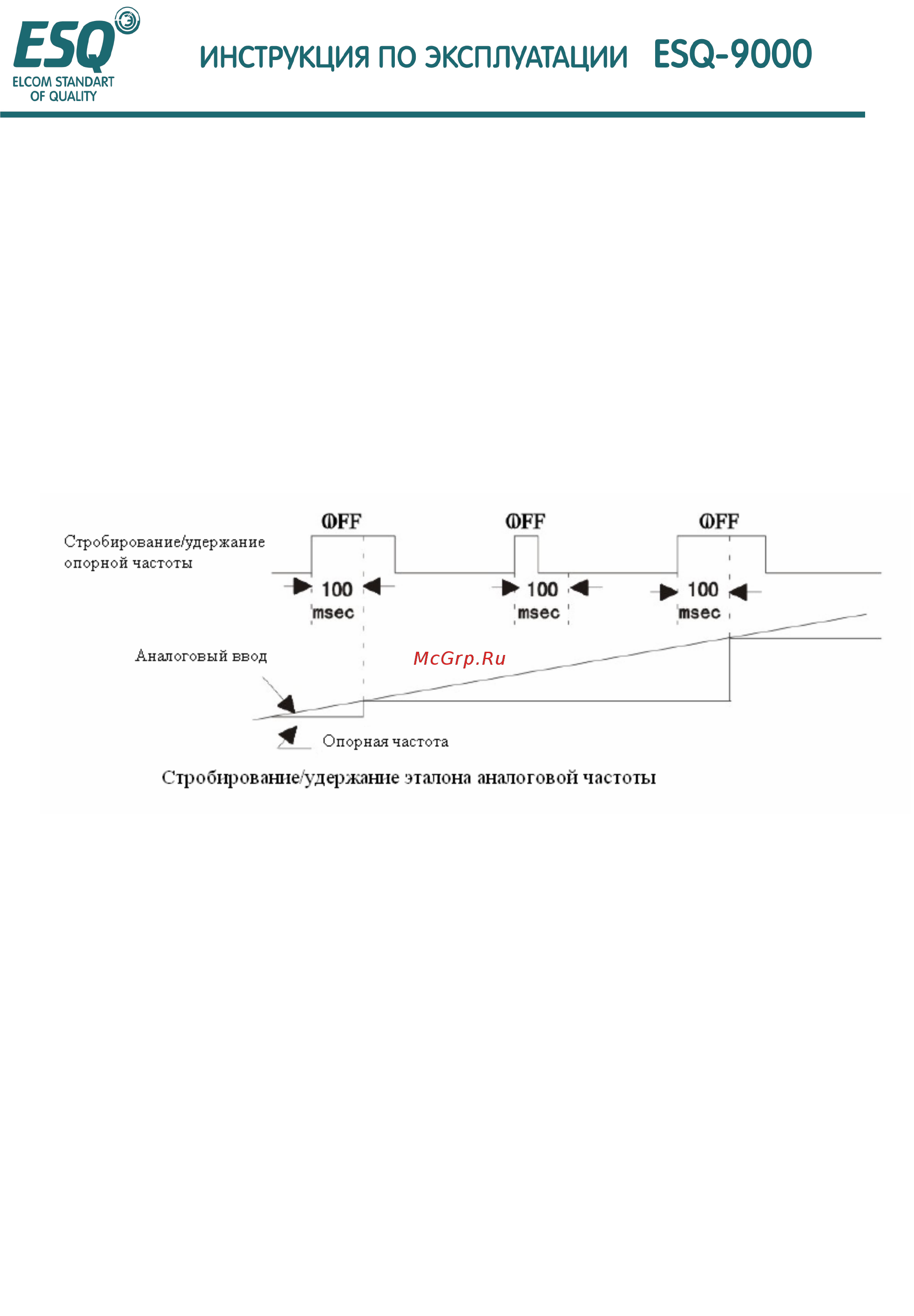

Стробирование/удержание аналоговой опорной частоты (Установка: 1 E)
• 100мсек после состояния "OFF" (ВЫКЛ.), величина аналогового ввода будет
использоваться в качестве опорной частоты.
• Стробирование/удержание аналоговой опорной частоты доступно только для
клемм FIV, FIC, MFI или аналогов с Al-14U, A1-14B.
• Когда ускорения и замедление остановлены (ОА) и более двух эталонов UP/DOWN
(Вверх/вниз) (10, 11), эталон + скорость/- скорость (1С, 1D) и стробирование/
удержание аналогового опорного сигнала.
Внешний сбой (Установка: 20-2F)
• В случае неисправности или сбоя периферийного оборудования, работа инвертора
будет остановлена; установится предварительный сигнал тревоги о внешнем выводе.
• В зависимости от состояния внешнего сбоя, может быть выбрано действие
инвертора на вводе. Ниже представлена комбинация установки трех пунктов,
пожалуйста, введите соответствующую установку (20~2F).
-Уровень ввода: соединение a/соединение b
-Метод выявления: обычное выявление/ выявление во время работы
-Выбор действия: Останов с замедлением /Останов свободной работы/
Продолжение работы
