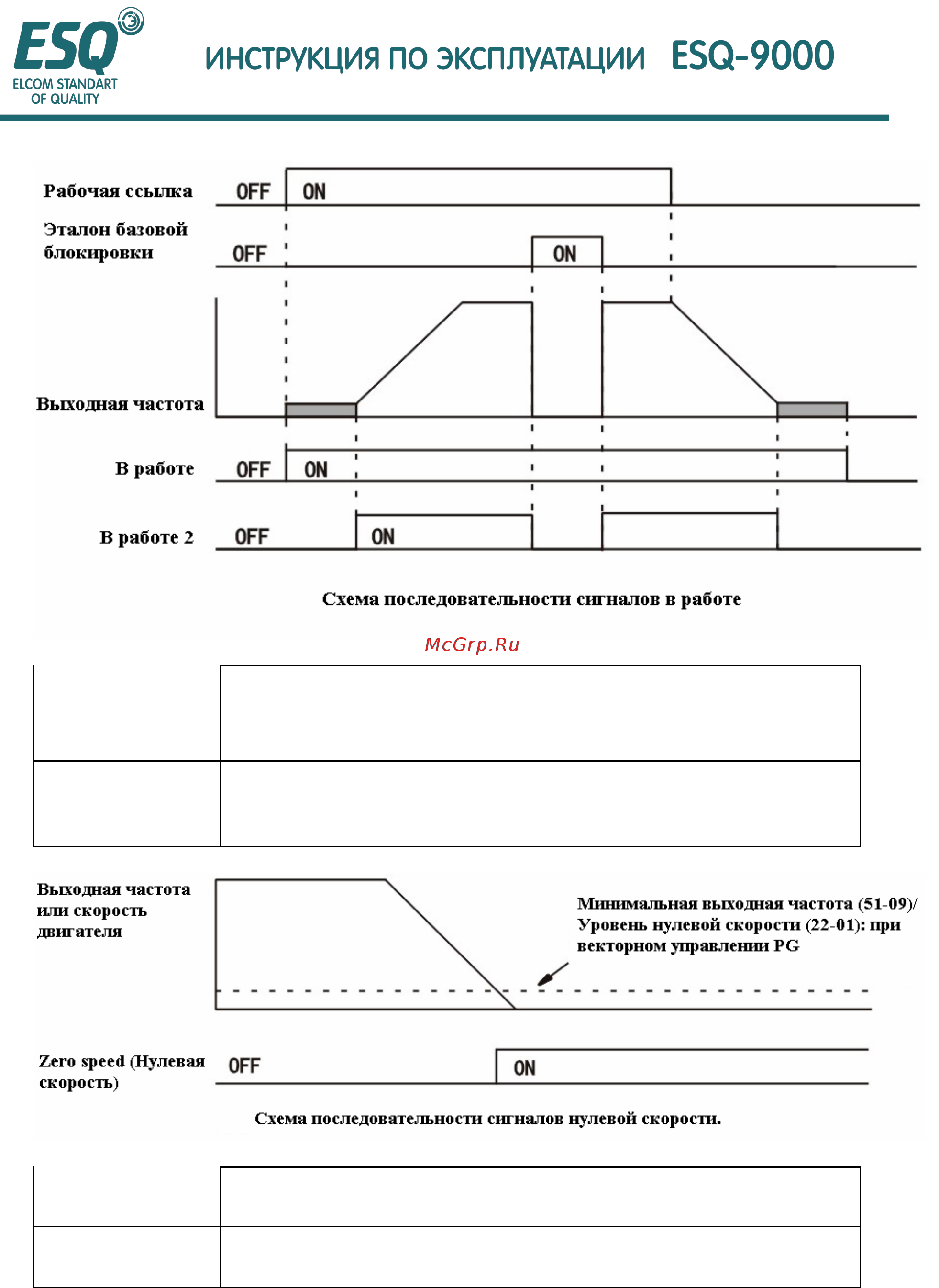

• Рабочее состояние вывода инвертора
Нулевая скорость (установка: 1)
OFF (ВЫКЛ.)
Выходная частота больше минимальной выходной частоты
(51-09) "При векторном управлении с PG; скорость двигателя
больше уровня нулевой скорости (22-01)"
ON (ВКЛ.)
Выходная частота меньше минимальной выходной частоты
(51-09) " При векторном управлении с PG; скорость двигателя
выше уровня нулевой частоты (22-01)"
Предварительный сигнал тревоги перегрузки двигателя OL1 (Установка: IF)
OFF (ВЫКЛ.)
Величина электронной тепловой защиты: ниже 90% от
функции защиты двигателя
ON (ВКЛ.)
Величина электронной тепловой защиты: выше 90% от
функции защиты двигателя
• При использовании устройств тепловой защиты, в случае, когда защита двигателя от
перегрузки доступна (Pl-01=1), эта функция доступна.
• Она может использоваться в качестве предварительного сигнала тревоги перед срабатыванием
функции защиты. Предварительный сигнал тревоги о перегреве инвертора (Установка = 20)
