- 161 -

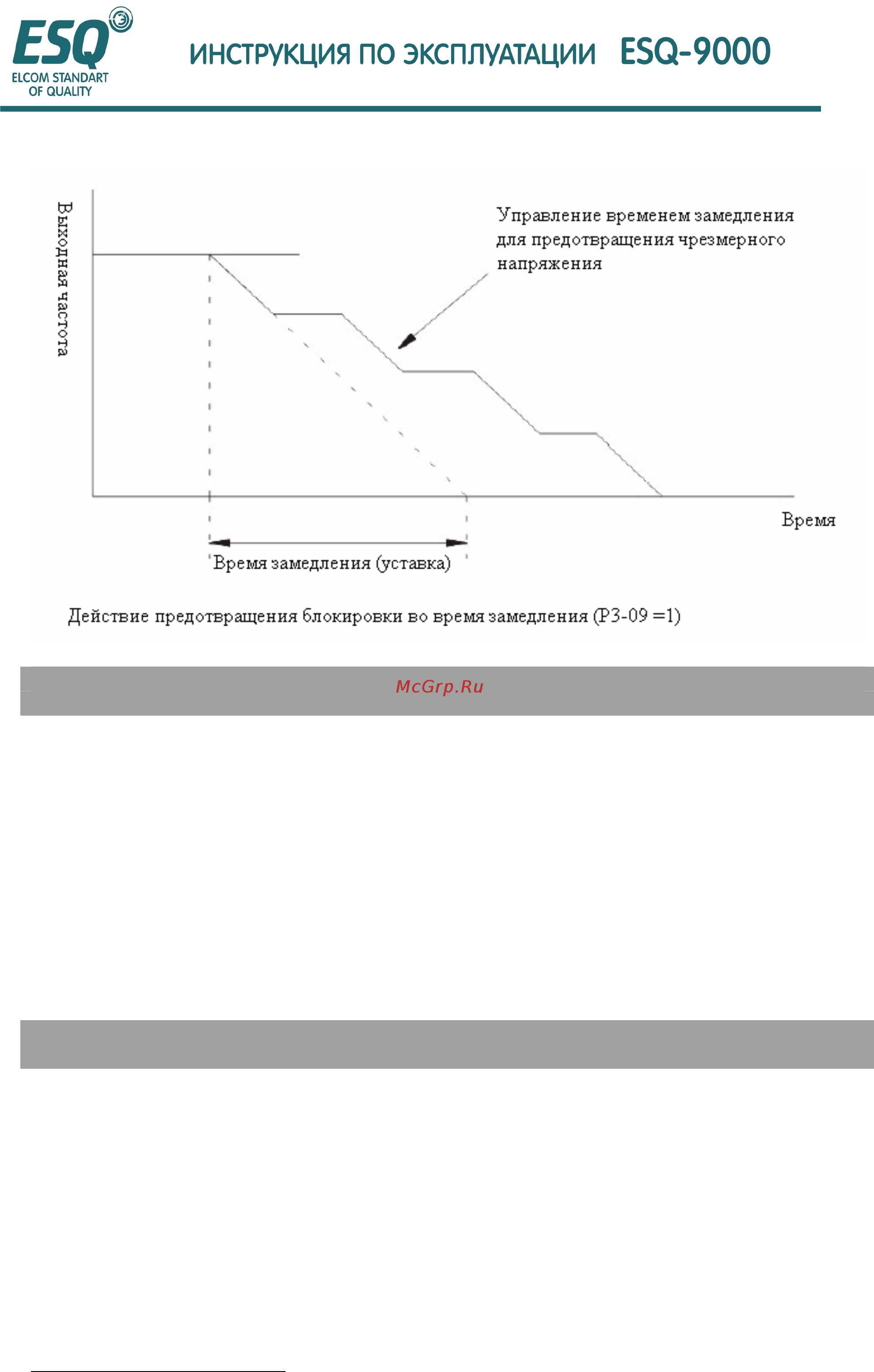

3. Для диапазона, которому недоступно чрезмерное напряжение главной цепи, уменьшите
установку времени замедления.
Р3-01 Выбор предотвращения блокировки во время работы X В В X X
(Выбор предотвращения блокировки во время работы)
Установка
Недоступен [0]
Доступен – Время замедления 1
x
[1]
Доступен – Время замедления 2 [2]
Функция
Функция выбора предотвращения блокировки во время работы
Описание выбора
Описание установки
В случае доступности (установка: "1", "2"), если уровень тока предотвращения блокировки
длится более 100мс во время работы, начнется замедление; после того как величина тока
опустилась менее этого уровня, начнется ускорение до работы на опорной частоте.
Р3-06 Уровень предотвращения блокировки во время работы X В В X X
(Выбор предотвращения блокировки во время работы)
Установка
30—200
х [160]
Функция
В случае доступности, когда Р3-05 установлен в "1" или "2", номинальный ток инвертора
будет принят за 100%, а % - за единицу.
Описание выбора
Этот эталон доступен, когда L3-05 установлен в "1" или "2".
Обычно, нет необходимости изменять эту установку.
Когда мощность двигателя меньше мощности инвертора или блокировка возникает,
когда двигатель работает в соответствии с величиной заводской установки, установка
должна быть уменьшена; величина установки принимает
x
Величина заводской установки
