- 48 -
11-03 Инициализация параметра X Q Q Q Q
(Inter-Constants) (Внутренние константы)
Установка
Инициализация отсутствует
Х
[0]
Самовозврат пользователя [1110]
2-проводной сброс [2220]
3-проводной сброс [3330]
Функция
Выбор режима инвертора
Описание выбора
Выбор одного из четырех режимов управления
Инициализация параметра не может быть автоматически возвращена в величину по
умолчанию. Если вы хотите вернуться в величину по умолчанию, пожалуйста,
выполните сброс.
Инициализация установок пользователя
Установки инициализации пользователя (1110) относятся к параметрам,
рассматриваемым пользователями как начальные величины; это функция,
предназначенная для внедрения функции инициализации параметров установок. После
установки параметров, параметры 02-03 (начальная величина параметра пользователя)
будут записаны как "1", эти установки записаны как начальные величины; после
записи, в случае когда 02-03 записаны как "0", этот параметр не будет установлен в
"1110" (не должен отображаться).

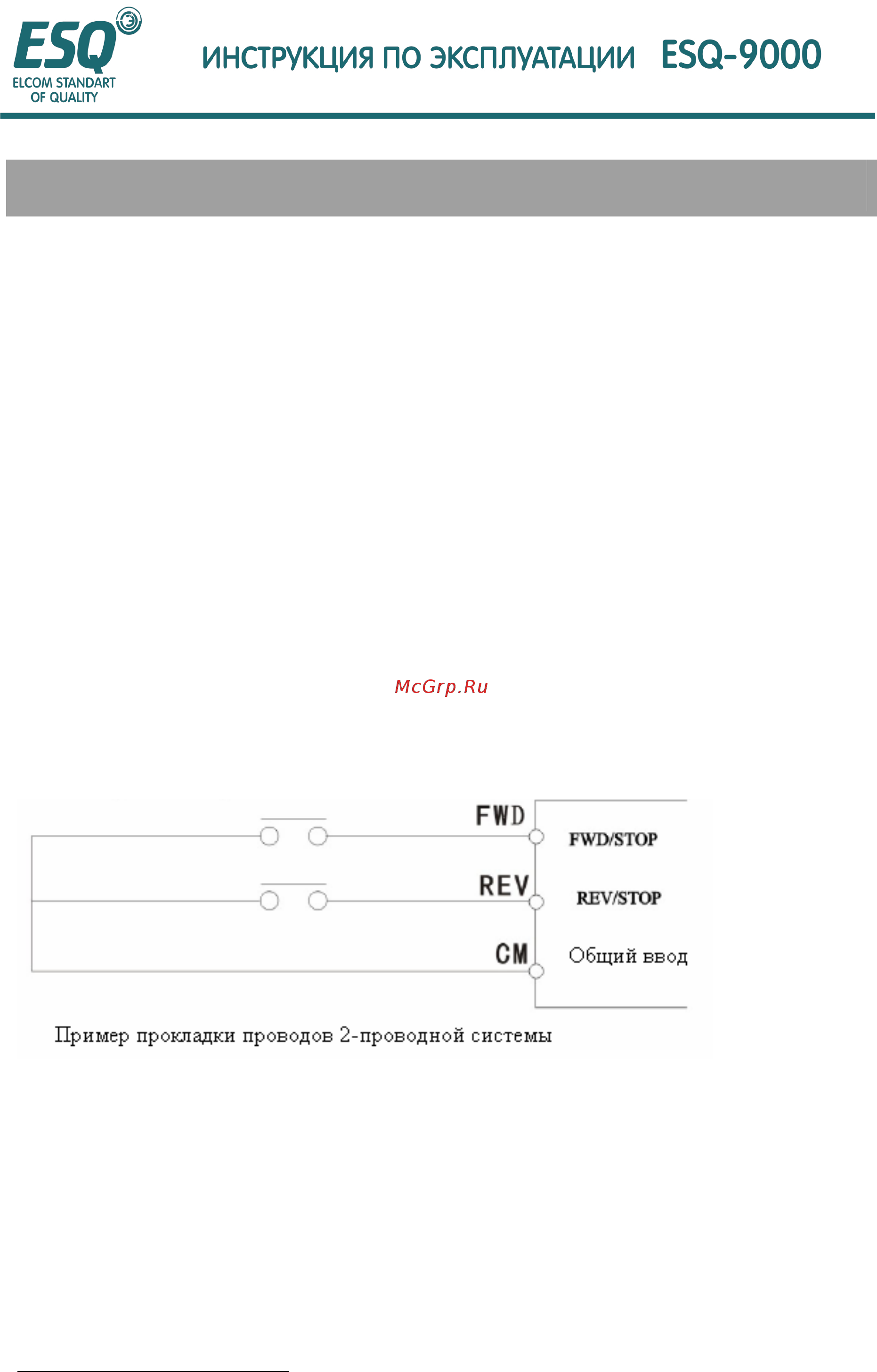

• Пример прокладки проводов 2-проводной системы
• Пример прокладки проводов 3-проводной системы
Начальная величина многофункционального ввода отличается от инициализации 2-
проводной системы.
Переключатель автоматического сброса может быть использован для операции
Работа/Останов 3-проводной системы.
Х
Величина заводской установки
