- 55 -

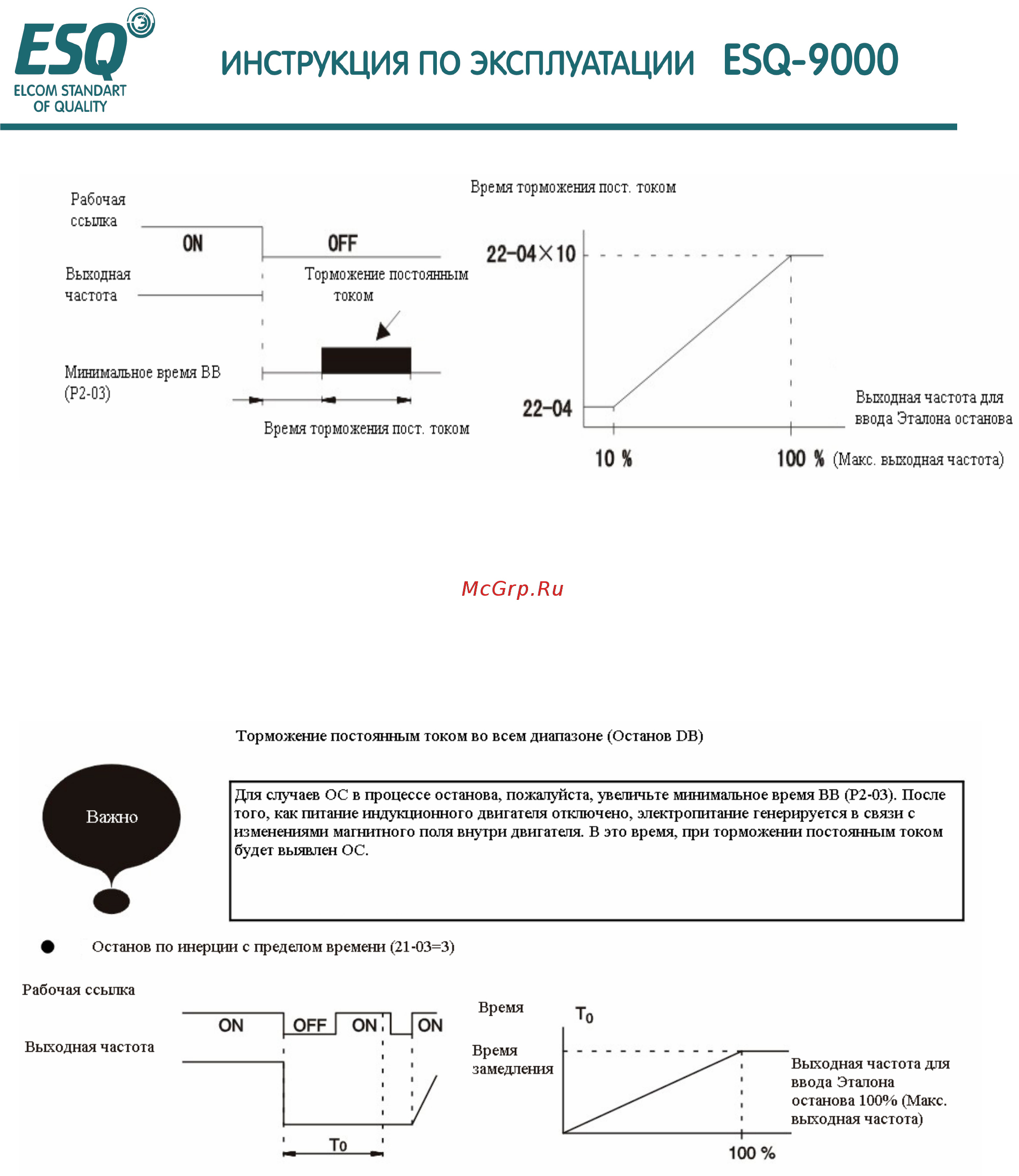

Останов торможением постоянным током (DB) во всем диапазоне (21-03=2)
Если Эталон остановки введен, по истечении минимального времени базовой
блокировки (Р2-03), останов будет выполнен с помощью торможения постоянным
током.
Время торможения постоянным током определяется установкой ввода выходной
частоты и времени торможения постоянным током (22-04).
После ввода Эталона останова, перед "временем To", рабочая ссылка будет
игнорироваться. "Время To" будет определяться выходной частотой и временем
замедления.
Свободное вращение до останова с пределом времени
