ESQ-А200 15

U V W

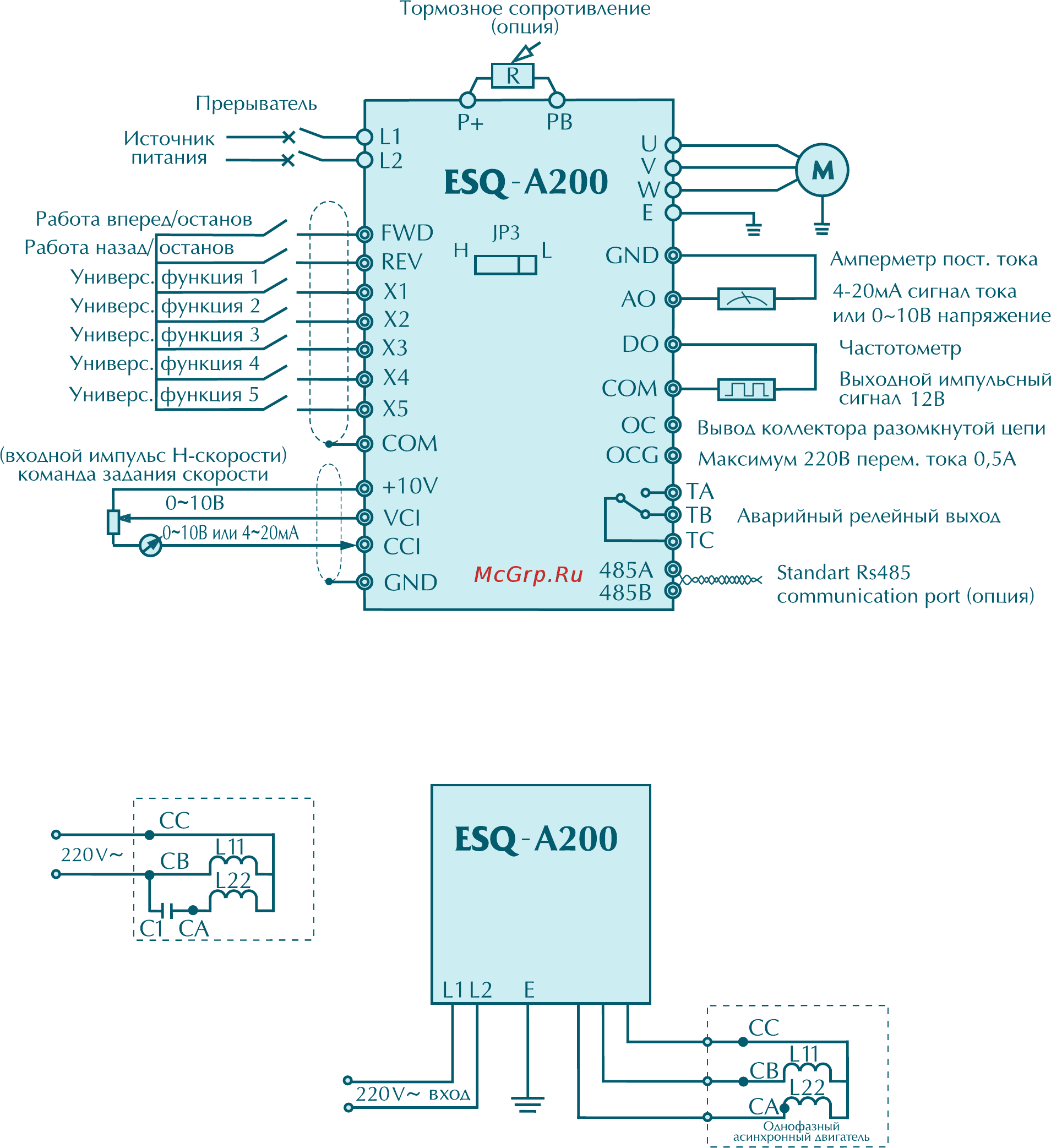

Основная схема электрических соединений

Тип ESQ-А200

Примечание 1. Для клемм FWD, RWV, X1~X5 сигнал на выходе должен быть низкого уровня (или поставьте перемычку с клеммой

COM). Вставьте JP3 на "L".

Примечание2. Для клемм FWD, REV, X1~X4 сигнал на выходе должне быть высого уровня (или поставьте перемычку с клеммой +10В).

Ставьте JP3 на "H".

U V W

Подключение

1. Силовые клеммы чп:

L1, L2: Вход. Подключение к источнику 220В однофазного переменного тока.

A, B, W: Выход. A, B - терминал переменного тока, W - общий вывод.

2. Подключение к внутренней схеме двигателя:

Емкостный однофазный асинхронный двигатель - схема внутренних соединений показана на

рисунке. L11 - основная обмотка двигателя, L22 - пусковая обмотка - конденсатор двигателя, CA, CB -

конденсаторные выводы, CC - общий вывод для двух контуров контуров.

3. Изменение схемы:

Удалить конденсатор "C1", подключить вывод "CA" как показано на рисунке.

4. Способы подключения инвертора к двигателю:

Прямой пуск: подсоединить U к CA, V к CB, W к CC, чтобы включить привод в прямом направлении.

Реверсивный пуск: подсоединить V к CA, U к CB, W к CC, чтобы включить привод в обратном направлении.
