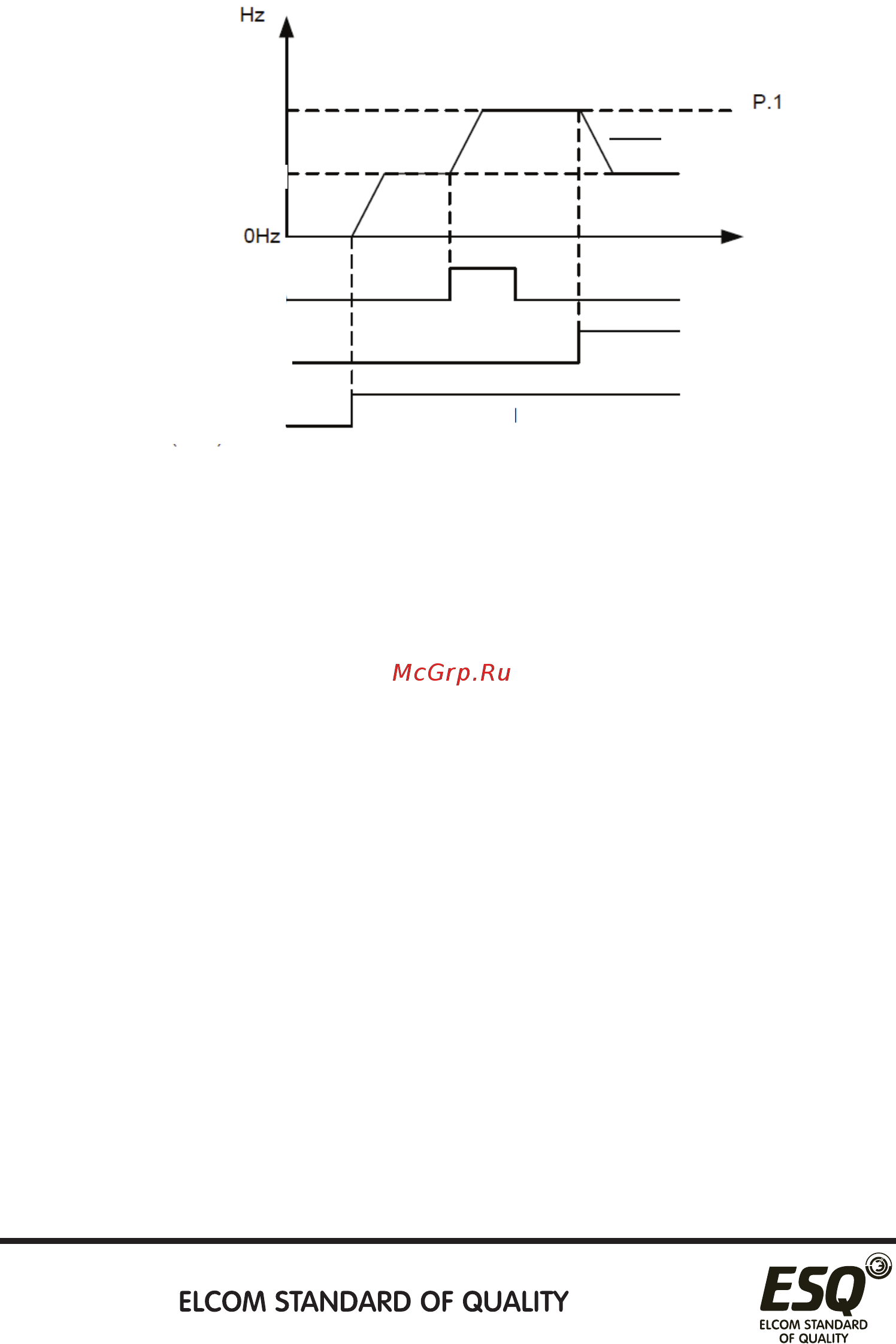

Выходная
частота
Настройка частоты
Ускорение (RH)
Замедление (RH)
Вращение вперед
(STF)
ВКЛ
ВКЛ
ВКЛ
2. Если сигнал ускорения или замедления равен ВКЛ, время ускорения / замедления будет
определяться по значению настройки 01-06 (первое время ускорения) и 01-07 (первое время
замедления).
3. Если сигнал RT равен ВКЛ и 01-22≠99999 (второе время ускорения), 01-23≠99999 (второе
время замедления), время ускорения / замедления будет определяться по значению
настройки 01-22 и 01-23.
4. Если сигнал пуска (STF/STR) равен ОТКЛ и сигналы RH (ускорение) / RM (замедление) равен
ВКЛ, задание частоты также изменится.
5. Если сигнал пуска (STF/STR) станет равен ВКЛ, отключите функцию хранения настройки
частоты (10-11=2, 3), если частоту нужно плавно изменять с помощью RH/RM. Если функция
хранения настройки частоты включена (10-11=1), то срок службы ЭППЗУ снизится при частых
операциях записи в ЭППЗУ.
6. Упомянутые в этом разделе термины RH, RM и RL - это названия функции “клеммы
универсального цифрового входа”. Если настройка параметров функций клемм изменится,
это может повлиять на другие функции. Обязательно проверьте функции клемм перед
изменением режимов и функций клемм универсального цифрового входа (смотрите
параметры 03-00~03-05, 03-06 и 03-09). Соответствующая электропроводка описана в разделе
3.5.
152
