136
10 ：процесс работы ПЛК
11：завершен сегмент простого ПЛК. После завершения текущего
сегмента простого ПЛК, выводится сигнал индикатора (единичный
импульсный сигнал，ширина 500мсек).
12 ：ПЛК завершает один цикл
13 ：резерв
14 ：инвертор готов к работе（RDY）. Активность данного сигнала
показывает, что напряжение на шине нормальное, и клемма запрета работы
не
активирована, инвертор может принимать команду запуска.
15 ：ошибка инвертора. Если в процессе работы инвертора происходит
сбой, инвертор выводит сигнал индикатора.
16 ：ограничения максимального и минимального предела качания.
После выбора функции частоты качания, если диапазон колебаний качания,
основанный на центральной частоте качания, превышает максимальную
предельную частоту F0.16 либо меньше минимальной предельной частоты
F0.17, инвертор выводит сигнал индикатора, как показано
на Рис. 6-33.

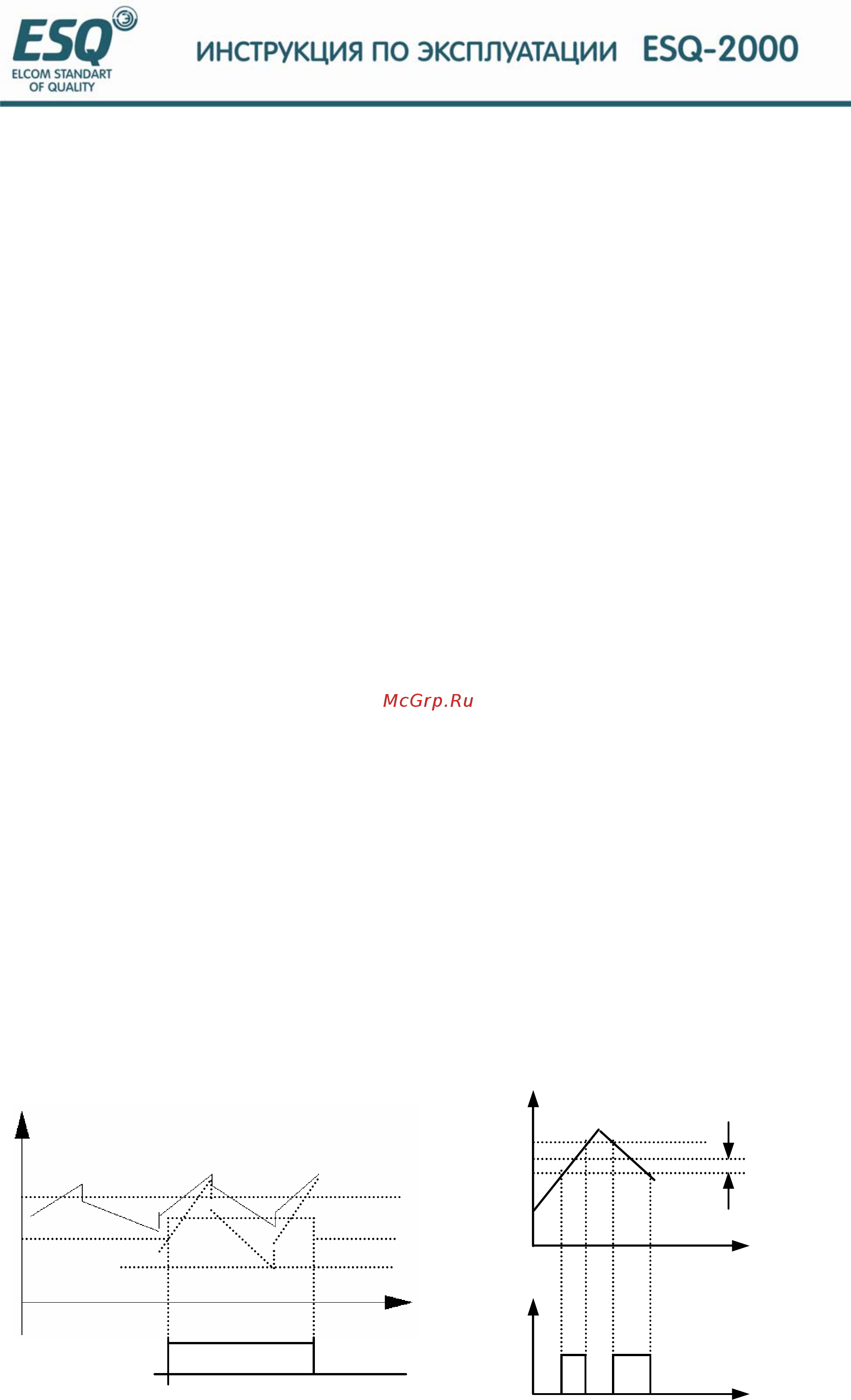

Рис.6-33 ограничение диапазона Рис.6-34 вывод сигнала достижения
Y1: попер.
колебания
Мин.предел
Макс.предел
выход
Зад.ча
стота
время
время
Y
Контрол.диапазон
