2
Установка душевой системы скрытого монтажа
– весьма сложная процедура.
Проводка труб осуществляется до укладки облицовки
(как правило, плитки), к работе привлекают
профессиональных сантехников.
Определите точное место
установки смесителя.
Рекомендуем устанавливать
смеситель на высоту
900-1100 мм от уровня пола.
Подведите водопроводные
трубы так, чтобы монтаж и
демонтаж смесителя не вызывал
затруднений.
Убедитесь, что подача горячей
воды слева, а холодной справа.
Промойте впускные трубы перед
финишной установкой.
Смеситель устанавливается на глубину 65-90 мм от внешней
поверхности стены.
Закрепите корпус смесителя к стене крепежнымы винтами и
соедините водопроводные трубы с корпусом смесителя.
Определите точное место установки держателя тропического душа
и подведите к нему водопроводную трубу от смесителя.
Рекомендуем устанавливать держатель тропического душа на высоту
2000-2200 мм от уровня пола.
Определите точное место установки излива, подведите к нему
водопроводную трубу от смесителя.
В месте соединения трубы с изливом рекомендуем использовать
установочный уголок с дополнительным креплением.
Определите точное место установ-
ки смесителя.
Рекомендуем устанавливать
смеситель на высоту
900-1100 мм от уровня пола.
Подведите водопроводные
трубы так, чтобы монтаж и
демонтаж смесителя не вызывал
затруднений.
Убедитесь, что подача горячей
воды слева, а холодной справа.
Установите трубы в монтажную
коробку, если она поставляется
в комплекте, если в вашей
комплектации монтажная коробка не предусмотрена,
то рекомендуем приобрести ее отдельно, либо использовать устано-
вочную пластину (в комплекте не поставляется).
еситель устанавливается на глубину 65-90 мм от внешней поверхности стены.
Снимите ручку смесителя и ручку дивертора (если в вашей комплекта-
ции дивертор предусмотрен) при помощи ключа (идет в комплекте).
Промойте впускные трубы перед окончательной установкой.
Соедин
ите смеситель с трубами, убедившись, что подача горячей воды
находится слева, а холодной справа.
Проверьте соединения на герметичность.
Установите декоративную накладку, и прижмите ее к стене.

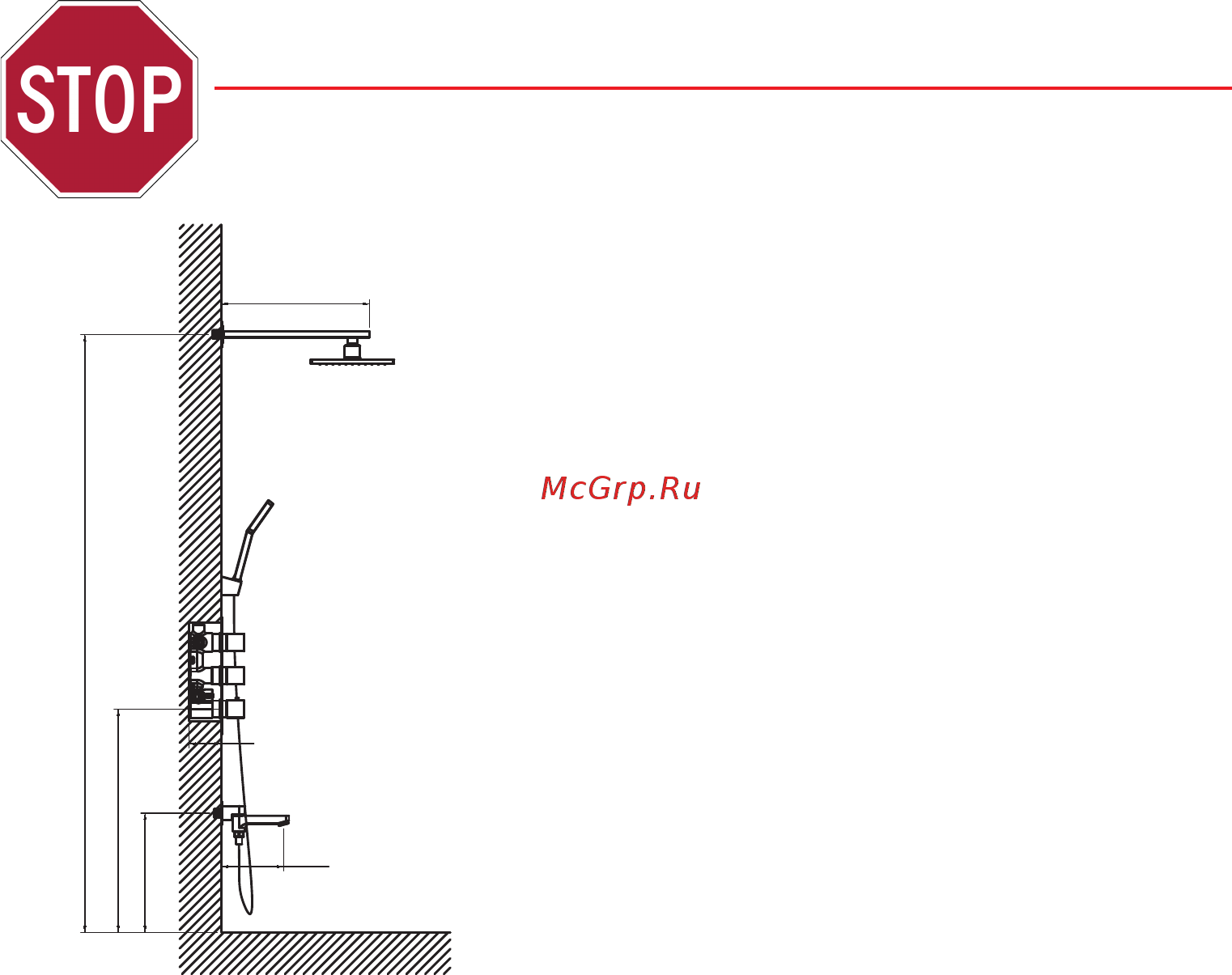

730-780
900-1100
2000-2200
150
356
60-90
