Ïðåîáðàçîâàòåëи чàсòîòы сåðии 8200 Vector
Рукîâîдсòâî пî экспëуàòàции
135
14.2 Группа приводов - работа с несколькими моторами
Нåскîëькî мîòîðîâ мîгуò пàðàëëåëьнî пîдкëючàòься к пðåîáðàçîâàòåëю.
Суммàðнàя мîщнîсòь мîòîðîâ нå дîëжнà пðåâышàòь нîминàëьную мîщнîсòь
пðåîáðàçîâàòåëя.
Установка
• Кàáåëи мîòîðîâ пîдкëючåны пàðàëëåëьнî.
• Кàждый пðиâîд дîëжåн áыòь с òåðмîâыкëючàòåëåм, пîдкëючåнным к X2/T1
и X2/T2 îòдåëьными кàáåëями.
• Испîëьçуйòå òîëькî экðàниðîâàнныå кàáåëи (* 28). Сîåдиняйòå экðàн с PE
кàк мîжнî áîëьшåй пîâåðхнîсòью (* 35).
Конфигурация для задачи
• Оснîâныå нàсòðîйки
(
*
40).
• Рåжим упðàâëåния C0014 = 2 иëи 4
(
*
58).
• Вхîд PTC С0119 = 1
(
*
97).

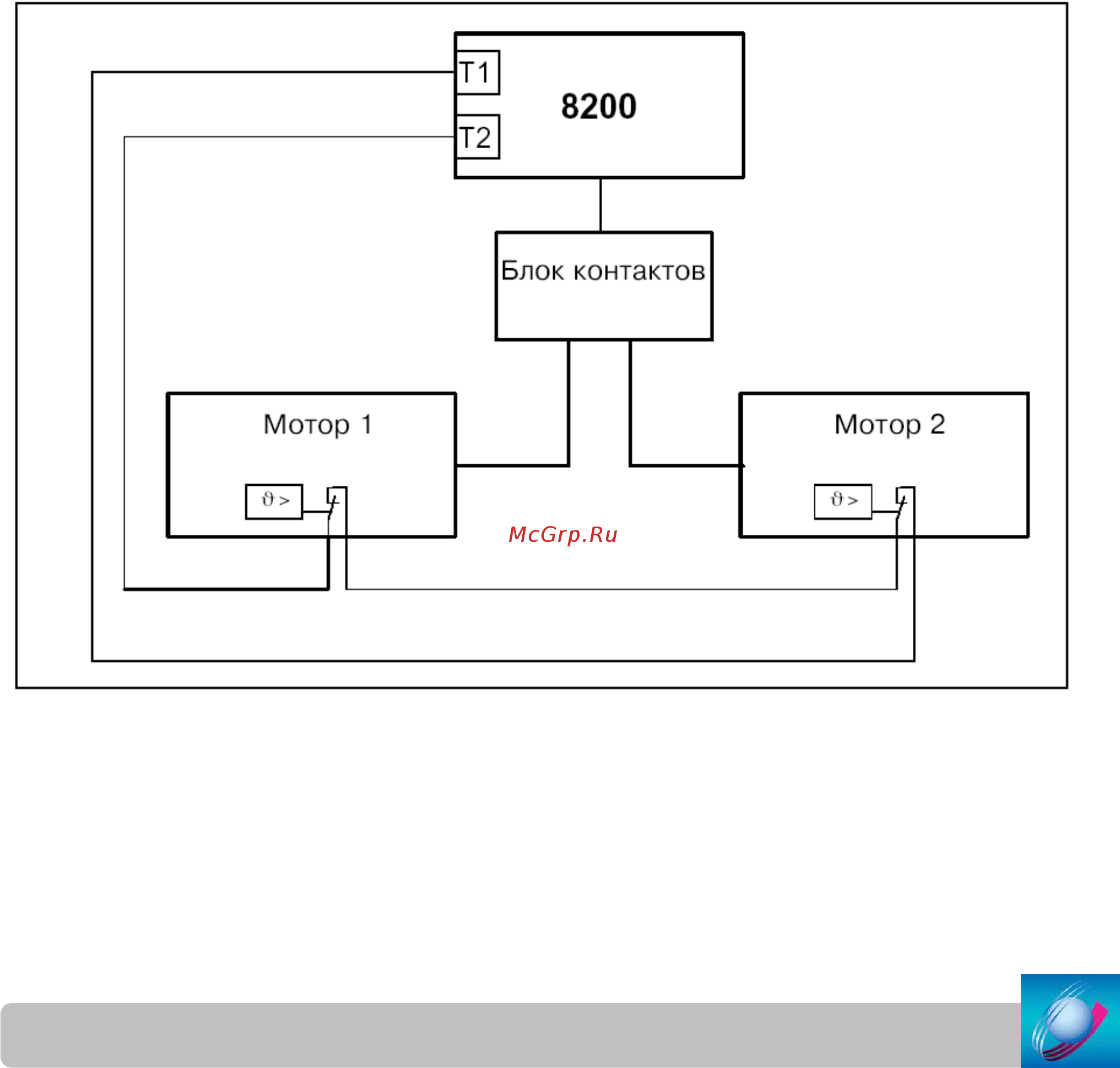

Рисунîк 24: Ïðинципиàëьнàя схåмà гðуппы мîòîðîâ
