Ïðåîáðàçîâàòåëи чàсòîòы сåðии 8200 Vector
Рукîâîдсòâî пî экспëуàòàции
128
Установка
Тîðмîçнîй ðåçисòîð мîжåò сиëьнî нàгðåâàòься, âпëîòь дî âîçгîðàния. Ïîэòîму îн
дîëжåн кðåпиòься òàким îáðàçîм, чòîáы âысîкиå òåмпåðàòуðы нå пîâðåдиëи
дðугîå îáîðудîâàниå.
Ïðåдусмîòðиòå схåму çàщиòы îò пåðåгðåâà.
• Испîëьçуйòå òåðмîдàòчик дëя îòкëючåния пðåîáðàçîâàòåëя îò сåòи.
• Ïðимåð схåмы пîдкëючåния см. п. 11.5.2
+
++
+ Примечание
Экðàниðîâàнныå кàáåëи òðåáуюòся òîëькî дëя сîáëюдåния сущåсòâующих
сòàндàðòîâ (VDE 0160, EN 50178).
Схåмà пîдкëючåния

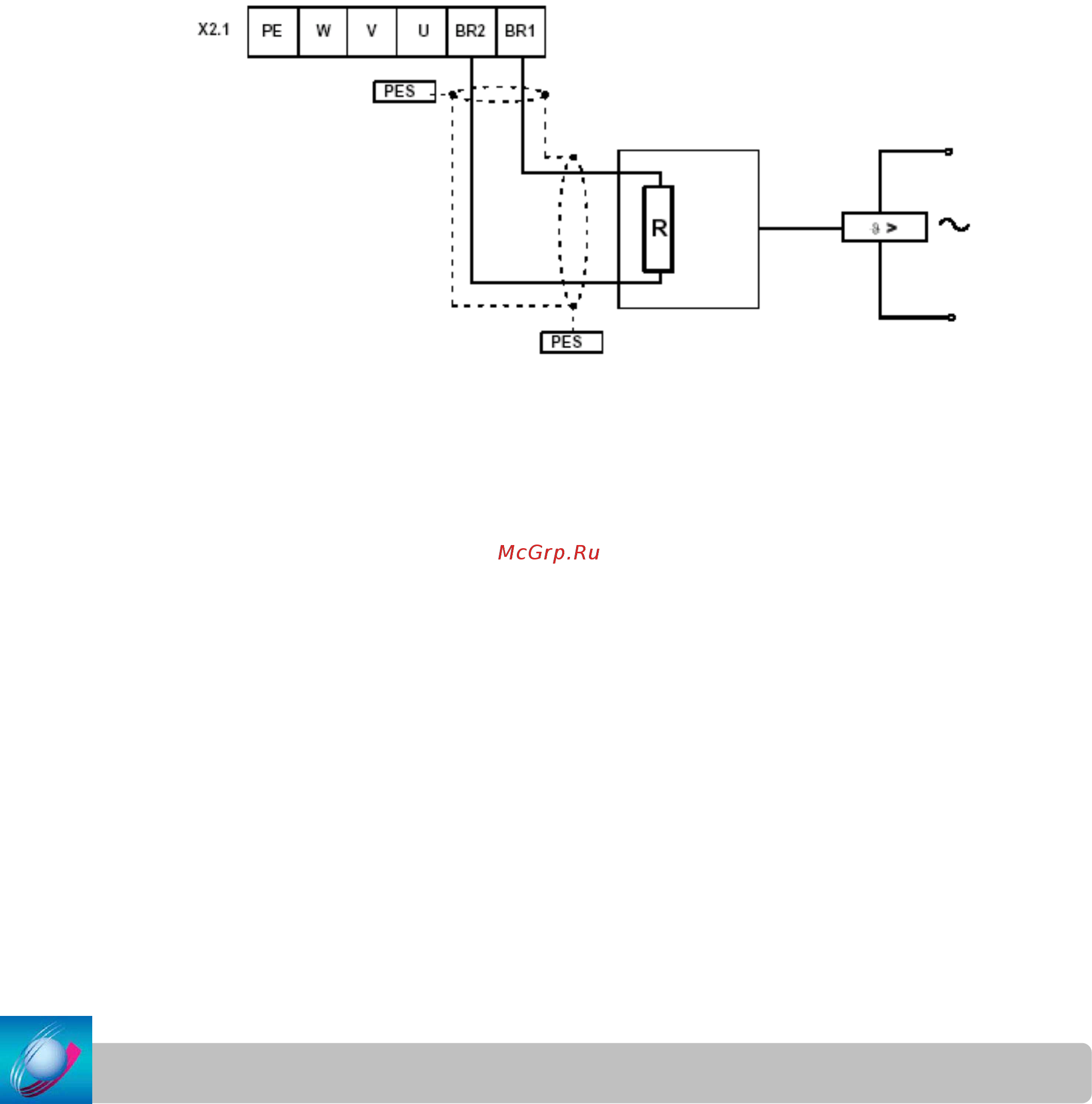

Рисунîк 22. Схåмà дëя òîðмîçнîгî ðåçисòîðà.
Дëинà кàáåëя ðåçисòîðà нå áîëåå 8м, пîдкëючåниå экðàнà нà РЕ чåðåç мîниàжный
дåðжàòåëь
