тел.: (812) 326-31-00, факс: (812) 326-31-08, E-mail: info@pes-rus.ru, www.pes-rus.ru
Частотные преобразователи LS Серия iP5A
FU2 Pole number
41 4
41
Заводская установка: 4 4
4
Параметр используется для индикации ско-
рости двигателя. Если установить значение 2,
преобразователь выдаст 3600 об/мин вместо
1800 об/мин при выходной частоте 60 Гц (см.
паспортную табличку). Когда число полюсов
двигателя более 4, выберите номинальное
значение преобразователя выше, чем
двигателя, так как номинальный ток двигателя
больше.
Примечание: Преобразователь уменьшает
количество попыток перезапуска на единицу
после каждого перезапуска. Если после
перезапуска преобразователь проработал более
30 секунд, количество попыток увеличивается
на единицу, но ограничено значением, заданным
в FU2-25.
Внимание
Этой функции следует уделить особое
внимание, т.к. в случае сбоя, двигатель
начинает вращение сразу же после
перезапуска. Может возникнуть риск
получения травм.
FU2-40: Выбор мощности двигателя
FU2-41: Количество полюсов двигателя
FU2-42: Номинальное скольжение
FU2-43: Номинальный ток двигателя
FU2-44: Ток холостого хода
FU2-45: КПД двигателя
FU2-46: Момент инерции двигателя
FU2 Motor select
40 5.5kW
40
4
Заводская установка: 5.5 kW 4
(значение устанавливается автоматически)
Если пользователь не установит значения,
преобразователь будет использовать
заводские установки.
Эта функция устанавливает значение
мощности двигателя. Значения параметров
FU2-42 [Rated Motor Slip], FU2-43 [Rated Motor
Current], FU2-44 [no Load Motor Current], FU2-62
[Stator Resistance], FU2-63 [Rotor Resistance] и
FU2-64 [Leakage Inductance] автоматически
изменяются при каждой установке параметра
мощности двигателя.
Если значение FU2-44 [Motor no-load Current]
не корректно, запустите преобразователь без
нагрузки в режиме V/F, проверьте значение
тока при длительной работе и занесите это
значение в FU2-44 [no-load current].
FU2-25: количество попыток перезапуска
FU2-26: время задержки перед попыткой
перезапуска
FU2 Retry number
25 0
25
0
Заводская установка: 0 0
FU2 Retry delay
26 1.0 sec
26
Заводская установка: 1.0 с 1.0
1.0
Функция позволяет преобразователю частоты
совершить установленное количество попыток
перезапуска после срабатывания защиты.
Если отключение происходит большее
количество раз, чем установлено попыток
перезапуска в FU2-25, преобразователь
отключается и выводится сообщение
об ошибке. Если отключение питания
продолжается дольше, чем установлено в
FU2-26, функция автоматического запуска
отключается. Например, функция FU2-25 [Retry
number] равна 1, а параметр FU2-26 [Retry
delay] установлен на 10 сек, если отключение
происходит через 10 сек, автоматический
запуск после пропадания питания не
выполняется. При запуске на вращающийся
двигатель преобразователь может выдавать
ошибку. Во избежание этого, используйте
функцию поиска скорости. Установите FU2-22
в ‘xx1x’. См. функции FU2-22 ~ FU2-24.
При низком напряжении (LV), аварийном
останове (BX) и коротком замыкании функция
не работает.
t: FU2-26
Время
Рестарт
с поиском
скорости
Рестарт
с поиском
скорости
1 сбой 2 сбой
Выходная частота
6-28
Содержание
- 5 450 квт 400в 1
- Серия ip5a 1
- Внимание 2
- Инструкции по технике безопасности 2
- Предупреждение 3
- Меры предосторожности при работе 4
- Содержание 6
- Sv 055 ip5a 2 ne 8
- Глава 1 базовая информация 8
- Для работы преобразователя необходимы описанные ниже устройства периферийные устройства должны быть правильно выбраны и подключены неправильное подключение и неверно выбранная конфигурация системы могут привести к неправильной работе преобразователя уменьшению его срока службы а в худшем случае к повреждению пожалуйста обращайтесь с преобразователем точно в соответствии с информацией представленной в соответствующих главах особое внимание уделяйте инструкциям и предупреждениям данного руководства 9
- Конфигурация периферийного оборудования 9
- 480в 37 90квт 10
- Глава 2 технические характеристики 10
- Класс 380 480в 5 30квт 10
- 480в 110 450квт 11
- Общие технические характеристики 12
- Sv075 300ip5a 15
- Для заметок 21
- Глава 3 установка 22
- Предупреждение 23
- Db резистор 24
- Dc дроссель опция 24
- Mccb опция 24
- Базовое подключение 24
- Блок динами ческого торможения опция 24
- В вход 24
- Вход 24
- Глава 3 установка 24
- Двига тель 24
- Для 5 5 30 квт 24
- Основная схема 24
- Подключение 24
- Примечание 1 5g общая земля 2 используйте клемму v1 для v1 v1s 0 24
- Схема управления 24
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 24
- 60 гц 25
- Ac вход 25
- Db резистор 25
- Dc дроссель опция 25
- Mccb опция 25
- Блок динами ческого торможения опция 25
- Двига тель 25
- Для 37 90 квт 315 450 квт 25
- Основная схема 25
- Примечание 1 5g общая земля для выхода аналогового прибора s0 s1 и для внешнего определения температуры двигателя 2 используйте клемму v1 для v1 v1s 0 12в 12 12в вход 25
- Схема управления 25
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 25
- Частотные преобразователи ls серия ip5a 25
- 60 гц 26
- Ac вход 26
- Db резистор 26
- Dc дроссель 26
- Mccb опция 26
- Блок динами ческого торможения опция 26
- В вход 3 dc дроссель встроен в частотные преобразователи с мощностью 110 280 квт 26
- Глава 3 установка 26
- Двига тель 26
- Для 110 280 квт 26
- Основная схема 26
- Примечание 1 5g общая земля для выхода аналогового прибора s0 s1 и для внешнего определения температуры двигателя 2 используйте клемму v1 для v1 v1s 0 26
- Схема управления 26
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 26
- Меры предосторожности при подключении 30
- Подача напряжения на выходные клеммы u v и w приводит к внутреннему повреждению частотного преобразователя 2 используйте кольцевые зажимы с изолирующими колпачками при подключении питания и двигателя 3 не оставляйте фрагментов провода внутри частотного преобразователя фрагменты провода могут вызвать сбои в работе поломки и некорректную работу 4 для входов и выходов следует использовать провода достаточного размера чтобы падение напряжения не превышало 2 5 момент двигателя может падать при работе на низких частотах и при большой длине кабеля между частотным преобразователем и двигателем 6 длина кабеля между частотным преобразователем и двигателем не должна превышать 150 метров в связи с увеличением утечки тока между кабелями может сработать функция защиты от сверхтока либо произойти сбой оборудования подсоединенного к выходу частотного преобразователя для изделий мощностью менее 30квт длина кабеля не должна превышать 50 м 7 силовая цепь частотного преобразователя создает высокочастотные 30
- Подключение клемм питания 30
- Заземление 31
- Частотный преобразователь является мощным коммутирующим устройством поэтому возможна утечка тока следует заземлить частотный преобразователь для предотвращения электрошока для исключения возможных повреждений следует соблюдать осторожноcть полное сопротивление 10 ом 2 подключать только к специальной клемме заземления частотного преобразователя не использовать корпус или винт корпуса для заземления 3 провод защитного заземления должен подключаться первым и отключаться последним 4 провод заземления должен соответствовать характеристикам приведенным ниже провод заземления должен быть максимально коротким и должен быть подключен к точке заземления максимально близко к частотному преобразователю 31
- Глава 4 эксплуатация 36
- Жк пульт 36
- Жк пульт может отображать до 32 буквенно цифровых символов различные параметры могут напрямую считываться с дисплея ниже приведен рисунок пульта 36
- Программирование пульта 36
- Подключение 44
- Пример установки 2 аналоговый вход напряжения v1 пуск т клеммы fx rx 44
- Условия работы режим управления v f регулирование задание частоты 50гц аналоговый вход напряжения через v1 потенциометр время разгона торможения разгона 10 с торможения 20 с режим drv пуск стоп при помощи клеммы fx rx клемма управления режим npn 44
- Подключение 55
- Пример 3 v f регулирование аналоговый вход v1s пуск стоп с клемм fx rx 55
- Условия работы способ управления v f регулирование управление частотой установите 50гц с аналогового входа v1s время разгона торможения время разгона 15 с время торможения 25 с режим drv пуск стоп через fx rx клемма управления режим npn 55
- Для заметок 57
- Глава 5 список параметров 58
- Группа drv 59
- Список параметров 59
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 59
- Частотные преобразователи ls серия ip5a 59
- Выделенные серым коды являются скрытыми параметрами и высвечиваются тогда когда должны быть установлены соответствующие функции 1 скорость меняется от гц к когда drv 16 установлено rpm параметр выбираемый пользователем будет отображаться когда app 02 установлено в положение yes и когда app 06 установлено либо в положение i v1 или pulse и когда один из i o 86 i o 88 установлен в положение либо скорость процент бар мбар кпа или па выходная частота индицируется в drv 00 при вращении двигателя параметр выбираемый пользователем индицируется в drv 00 при остановке 2 код drv 15 drv 18 появится когда app 02 process pi mode установлен в положение yes так же параметр пользователя индицируется когда один из i o 86 i o 88 установлен в положение либо скорость процент бар мбар кпа или па 3 код drv 20 появится когда app 80 extprocess pi mode установлен в положение yes 4 код drv 91 92 появится только тогда когда один из i o 20 27 установлен в положение main drv а drv 03 04 установлено в int485 60
- Глава 5 список параметров 60
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 60
- Группа параметров fu1 61
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 61
- Частотные преобразователи ls серия ip5a 61
- Глава 5 список параметров 62
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 62
- Коды выделенные серым цветом являются скрытыми параметрами и отображаются если установлены соответствующие функции 5 отображается если в fu1 02 fu1 03 установлено s curve 6 отображается если в fu1 20 установлено dc start 7 отображается если в fu1 23 установлено dc break 8 отображается если в fu1 33 установлено yes 9 код fu1 41 48 отображается если в fu1 40 установлено специальная v f 10 отображается если в fu1 51 установлено manual 11 отображается если в fu1 66 установлено yes 63
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 63
- Частотные преобразователи ls серия ip5a 63
- Глава 5 список параметров 64
- Группа параметров fu2 64
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 64
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 65
- Частотные преобразователи ls серия ip5a 65
- Глава 5 список параметров 66
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 66
- I o group 67
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 67
- Частотные преобразователи ls серия ip5a 67
- Глава 5 список параметров 68
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 68
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 69
- Частотные преобразователи ls серия ip5a 69
- Глава 5 список параметров 70
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 70
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 71
- Частотные преобразователи ls серия ip5a 71
- Глава 5 список параметров 72
- Группа app 72
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 72
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 73
- Частотные преобразователи ls серия ip5a 73
- Глава 5 список параметров 74
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 74
- Коды выделенные серым цветом являются скрытыми параметрами и отображаются только если установлены соответствующие функции 23 коды app 03 app 17 отображаются если app 02 установлен в положение да 24 если app 04 не установлен установка drv 04 будет относиться к режиму пид а установка app 05 будет проигнорирована 25 если app 04 установлен то код app 04 появится а установленное значение app 05 будет относиться к режиму пид установка drv 04 будет проигнорирована 26 коды app 20 app 29 отображаются если один из i o 20 i o 27 установлен в любую функцию 2 27 когда app 01 установлен в mmc отображаются только коды app 40 app 71 28 когда app 80 установлен в положение да отображаются только коды app 81 app 97 75
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 75
- Частотные преобразователи ls серия ip5a 75
- Группа ext 76
- Группа параметров ext отображается в случае когда плата расширения установлена обратитесь к руководству пользователя для соответствующей платы расширения 76
- Группа параметров com 77
- Группа параметров com появляется при установке соответствующей платы обратитесь к руководству по эксплуатации соответствующей опции lonwork и backnet планируются 32 com 61 66 используется для lonwork и backet 78
- Для заметок 79
- Drv 00 заданная частота выходной ток жки 80
- Drv cmd freq 00 0 0 hz f 0 0 80
- Глава 6 описание параметров 80
- Группа drive drv 80
- Заводская установка 0 0 гц 0 0 80
- Инструкции по установке drv 04 источник задания частоты 80
- Цифровая установка частоты когда drv 04 frequency mode установлен в 0 пульт 1 или 1 пульт 2 значение задан ной частоты может быть установлено не более значения fu1 30 maximum frequency 2 установка функции мониторинга заданная частота отображается во время остановки выходной ток частота отображаются во время пуска аналоговый цифровой источник задания ча стоты drv 04 frequency mode когда в drv 04 frequency mode установле но v1 v1s i v1 i или импульс заданная ча стота устанавливается при помощи i o 01 16 analog frequency command подробнее см i o 01 16 когда устанавливается app 02 pid operation selection и или app 80 ext pid operation selection в положение yes становятся доступными установки параметров i o 86 88 изменение значений i o 86 88 повлияют на блок индикации справочных значений таких как drv 00 и i o 01 16 см описание соответствующих параметров в руководстве когда app 02 pid operation selection установлен в положение yes а app 04 pid aux speed selection в положение no сигнал с вхо 80
- I o 01 05 установка заданной частоты при помощи аналогового входа напряже ния v1 81
- В случае 0 12в входа напряжения v1 81
- В случае 12 12в входа напряжения v1 81
- Важно увеличьте i o 01 filter time constant for v1 input если на сигнал v1 влияют помехи приводящие к нестабильной работе увеличе ние этого значения приводит к замедлению времени реакции 81
- Установка заданной частоты при помощи входной клеммы v1 при установленном drv 04 frequency mode в v1 v1s или v1 i выбранная единица измерения будет отображаться в когда один из app 02 pid operation selection и app 80 ext pid operation selection установленны в положение yes и выбрана одна из следу ющих величин процент бар мбар кпа па в i o 86 выбор единиц измерения для аналогового входа 81
- Установки для двух полярности и однополяр ности такие же как на выше приведенном графике установите положительное значение для напряжения и частоты а отрицательное будет симметрично положительному следую щий график показывает отношение входного напряжения и задания направления положи тельное отрицательное 81
- Drv 03 режим drv команды пуск стоп 83
- Drv 04 источник задания частоты 83
- Drv drive mode 03 fx rx 1 03 1 83
- Drv freq mode 04 keypad 1 04 0 83
- Fu2 74 шкала времени разгона торможения 83
- Выберите источник установки команд пуск стоп 83
- Если drv 04 источник задания частоты установлен в v1 v1s i v1 i см описание i o 01 16 аналоговая регулировка напряжения тока входного сигнала 83
- Заводская установка fx rx 1 1 83
- Заводская установка keypad 1 0 83
- Установите единицу разгона торможения 83
- Drv 05 drv 07 скорость 1 3 84
- Drv 08 выходной ток 84
- Drv 09 количество оборотов двигателя 84
- Drv current 08 0 a 08 0 84
- Drv speed 09 0rpm 09 0 84
- Drv step freq 1 05 10 0 hz 05 10 0 84
- Drv step freq 2 06 20 0 hz 06 20 0 84
- Drv step freq 3 07 30 0 hz 07 30 0 84
- M8 метод установки частоты из положения скорость 0 осуществляется в режи ме drv 04 см 84
- Выходная частота преобразователя может быть изменена при помощи многофункциональных входов запрограммированных на функции ско рость l скорость m скорость h и скорость x выходные частоты определяются бинарной ком бинацией m 84
- Данный код отображает выходной ток частот ного преобразователя 84
- Заводская установка 0 а 0 84
- Заводская установка 0об мин 0 84
- Заводская установка 10 00 гц 10 0 84
- Заводская установка 20 00 гц 20 0 84
- Заводская установка 30 00 гц 30 0 84
- Описание i o 21 27 для шаговых частот 4 84
- Fu1 23 режим останова 92
- Fu1 stop mode 23 decel 23 0 92
- Внимание двигатель может перегреться вследствии частого использования функции торможения потоком 92
- Глава 6 описание параметров fu1 92
- Заводская установка decel 0 92
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 92
- Установите режим останова для преобразо вателя 92
- Fu1 24 время задержки включения тормоза пт fu1 25 частота включения при торможении пт fu1 26 время торможения пт fu1 27 напряжение тормоза пт 93
- Fu1 49 ac установка входного напряжения 96
- Fu1 51 52 режим экономии электроэнергии 97
- Fu1 55 температура частотного преобразователя 97
- Fu1 64 порог выдачи сигнала токовой перегрузки fu1 65 задержка сигнала токовой перегрузки 99
- Fu1 66 времятоковая защита fu1 67 ток срабатывания времятоковой защиты fu1 68 длительность токовой перегрузки 100
- Fu1 69 защита от потери фаз входа выхода в параметре устанавливаются биты 100
- Fu1 70 выбор режима 101
- Fu1 72 изменение частоты при разгоне торможении 101
- Fu1 acc dec ch f 72 0 0 hz 72 0 0 101
- Заводская установка 0 0 гц 0 0 101
- Когда fu1 70 установлен в положение 111 система режима токоограничения работает при разгоне постоянной скорости и торможе нии 101

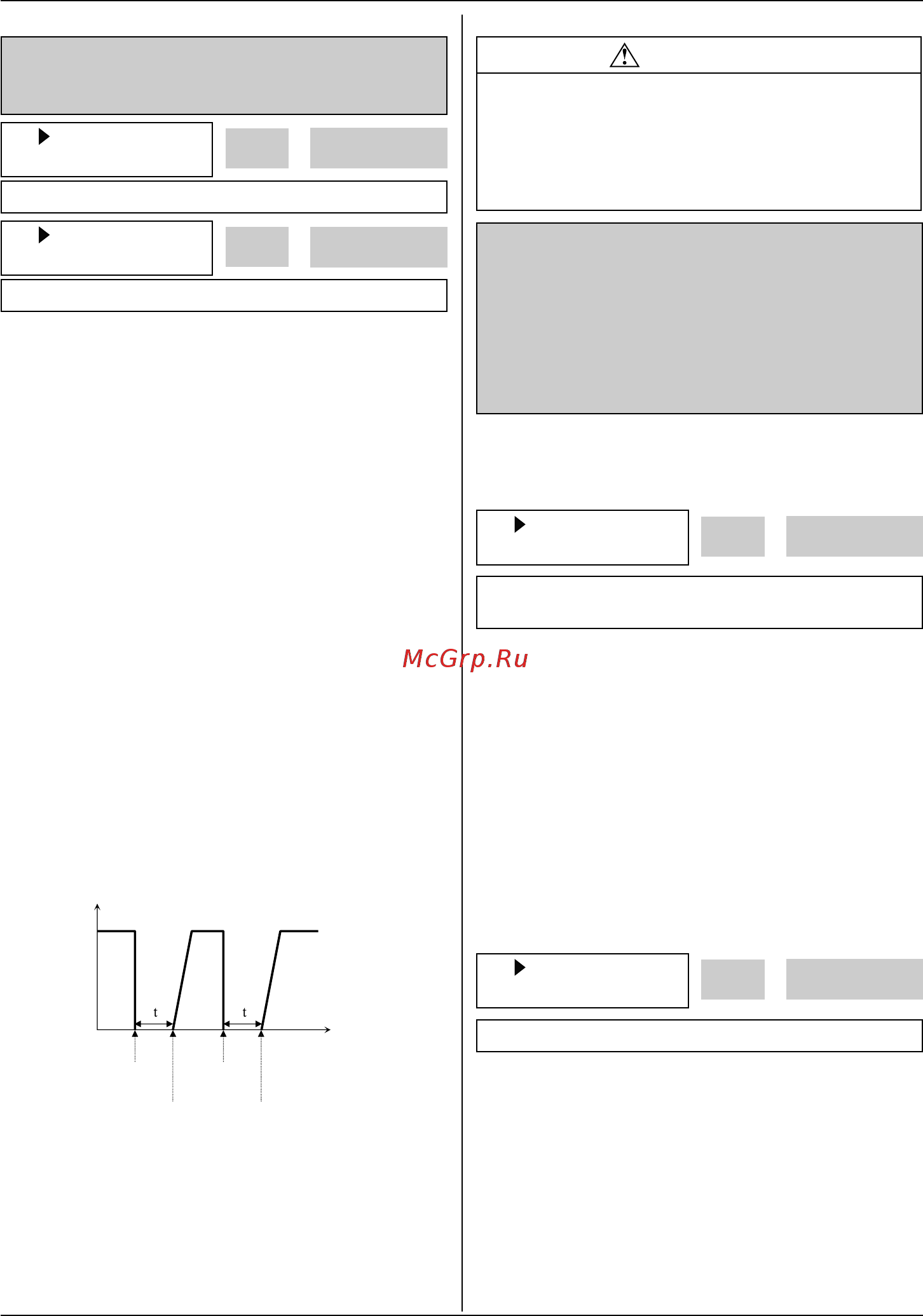

- Эта функция используется для изменения разгона торможения на определенной часто те используется в текстильной промышлен ности например когда включен режим оста новки тогда как преобразователь работает на частоте 100гц он быстро тормозит до опреде ленной частоты затем плавно останавлива ется 101
- Fu2 01 информация о предыдущем сбое 1 fu2 02 информация о предыдущем сбое 2 fu2 03 информация о предыдущем сбое 3 fu2 04 информация о предыдущем сбое 4 fu2 05 информация о предыдущем сбое 5 fu2 06 очистка информации об ошибках 103
- Внимание 104
- Fu2 21 запуск после сброса сообщения об ошибке 105
- Fu2 rst restart 21 no 21 0 105
- Если в fu2 21 установлено значение no то в режиме внешнего управления при повторном сигнале fx rx после сброса ошибки преобразователь запустится 105
- Если в fu2 21 установлено значение yes преобразователь запустится сразу после сброса ошибки rst reset если двигатель продолжает вращаться по инерции преобразователь может отключиться во избежание этого отключения используйте функцию speed search установив 2 бит в xx1x 105
- Заводская установка no 0 105
- Предупреждение 105
- Примечание во избежание поломок и повреждения оборудования оснастите систему сигналами предупреждения автоматического режима работы 105
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 105
- Частотные преобразователи ls серия ip5a 105
- Этой функции следует уделить особое внимание т к двигатель начинает вращение внезапно сразу же после перезапуска после сбоя может возникнуть риск получения травм 105
- Fu2 61 63 автотестирование 111
- Fu2 64 время намагничивания 111
- Fu2 auto tuning 61 no 61 111
- Fu2 preextime 64 1 с 64 111
- Все параметры двигателя могут быть настроены путем установки yes 1 при выборе no 0 автотест не работает 111
- Заводская установка 1 0 сек 1 111
- Заводская установка no 0 111
- По истечении времени fu2 64 pre excitation time двигатель начинает разгон 111
- При использовании этого параметра в установке fwd rev преобразователь производит намагничивание автоматически в течение установленного времени 111
- Регулировка параметров при бессенсорном векторном управлении 111
- Установите fu2 44 no load motor current rms больше или меньше на 5 если выходной ток с небольшой нагрузкой больше или меньше тока с той же нагрузкой в режиме v f установите fu2 42 rated motor slip больше или меньше на 5 если выходная скорость с небольшой нагрузкой больше или меньше скорости с той же нагрузкой в режиме v f 111
- Fu2 80 индикация при включении 113
- Fu2 81 параметр для индикации 113
- Fu2 poweron disp 80 0 80 113
- Fu2 user disp 81 voltage 81 113
- Автоматический выбор 113
- Заводская установка 0 0 113
- При установке fu2 67 manual auto torque boost select в положение auto преобразователь автоматически увеличивает момент в зависимости от нагрузки 113
- Связанные параметры drv 11 user display selection усановите параметр как указано ниже 113
- Эта установка позволяет выбрать параметр который будет первым отображаться на пульте drv 00 при включении 113
- I o 11 16 задание сигнала частоты с помощью импульса a0 b0 118
- I o p pulse set 11 a 11 118
- I o p pulse x2 15 10 0 кгц 15 118
- I o p pulse y2 16 60 0 hz 16 118
- I o p filter 12 10 мс 12 118
- Заводская установка 10 0 кгц 10 118
- Заводская установка 10 мс 10 118
- Заводская установка 60 0 кгц 60 0 118
- Заводская установка а 1 118
- Установите сигнал задания частоты с клемм a0 или b0 это возможно при установке drv 04 источник задания частоты в положение pulse элемент для выбора параметров пользова телем отображается в для изменения элемента установки выберите больше одного параметра из групп app 02 pid operation selection и app 80 ext pid operation selection установите их в положение yes а затем выберите желаемый элемент процент бар мбар кпа и па в i o 88 в v1 user unit selection 118
- Характеристики имульса 118
- I o 20 27 программируемые клеммы цифрового ввода m1 m2 m3 m4 m5 m6 m7 m8 120
- I o m1 define 20 speed l 20 120
- I o m2 define 21 speed m 21 120
- I o m3 define 22 speed h 22 120
- Заводская установка speed h 2 120
- Заводская установка speed l 0 120
- Заводская установка speed m 1 120
- Эти функции могут применяться для самых различных целей в таблице приведены возможные функции 120
- Пример установки m1 скорость l m2 скорость m m3 скорость h m4 jog m5 bx m7 fx m8 rx скорость должна быть установлена в drv 05 06 i o 31 42 122
- Dc brake тормоз пт тормоз постоянного тока может быть включен внешним сигналом если один из входов m1 m8 запрограммирован на функцию тормоз пт так же применяется предустановочное значение установленное в fu1 22 для включения тормоза во время процесса торможения необходимо подать сигнал на соответствующий вход 123
- Exchange переключение на питание от сети двигатель может быть переключен внешним сигналом с преобразователя на работу от промышленной сети и наоборот для переключения на работу от промышленной сети установите функцию exchange на одной из входных клемм в i o 20 27 и функции inv line работа от преобразователя comm line работа от сети на выходе ax cx в i o 76 79 123
- I o 50 63 1 ое 7 е время разгона торможения 123
- I o acc time 1 50 20 sec 50 123
- I o dec time 1 51 20 sec 51 123
- Nd function 2 й двигатель подробнее см app 20 29 123
- Xcel l xcel m xcel h путем установки клемм m1 m2 и m3 в положение xcel l xcel m и xcel h соответственно можно использовать до 8 различных значений времени разгона торможения время разгона торможения устанавливается в drv 01 drv 02 и i o 50 i o 63 время разгона торможения определяется комбинацией сигналов на входах m1 m2 и m3 как показано в таблице 123
- Заводская установка 20 0 сек 20 123
- Функция поиска скорости fu2 22 при переключении включается автоматически обеспечивая плавный переход для активации этой функции следует выполнить 3 следующих установки 1 установите один из программируемых входов i o 20 27 в 8 exchange 2 установите одну из выходных клемм aux contact в положение 16 inv line 3 установите одну из выходных клемм aux contact в положение 17 comm line 123
- Ext trip внешний сбой вход нормально разомкнутого контакта когда на вход подается сигнал внешний сбой преобразователь выдает сообщение об ошибке и отключает свои выходы используется для защиты при сбоях во внешних цепях логическая схема программируется в i o 94 normal open normal close select 124
- Iterm clear сброс эта функция используется для пид управления при подаче сигнала на вход накопителя величина на интеграторе сбрасывается в 0 см структура пид регулятора 124
- Open loop функция используется для переключения способов управления с пид регулятора close loop на v f управление open loop 124
- Up down вверх вниз используя функции вверх вниз можно увеличивать и уменьшать скорость вращения двигателя с помощью двух многофункциональных входов устанавливаемый предел определяется максимальной частотой 124
- Wire 3 х проводное управление используя данную функцию можно контролировать параметры пуска остановки при помощи кнопок без фиксации 124
- Глава 6 описание парамеров i o 124
- Примечание параметр i o 29 filtering time constant for programmable digital input terminals должен иметь значение более чем 100 мс для предотвращения дребезга контактов 124
- Смена последовательности 124
- Схема соединения для трехпроводного управления m3 запрограммирован на функцию 3 х проводное управление 124
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 124
- Управление вверх вниз 124
- Х проводное управление 124
- Ax a1 a4 cx c1 c4 127
- Fdt 1 если выходная скорость превышает заданную величину выходы ax cx замыкаются 127
- Fdt 2 выходы ax cx замыкаются если выходная скорость находится внутри диапазона i o 74 127
- Fdt 3 выходы ax cx замыкаются если находятся внутри диапазона i o 74 i o 75 2 127
- I o 76 79 функции выходов 1 2 3 4 define ax cx 127
- I o aux mode1 76 none 76 127
- Заводская установка нет 0 127
- Контакты дополнительного выхода замыка ются при выполнении установленного условия 127
- Ax cx установка fdt 4 128
- Ax cx установка fdt 5 128
- Ax cx установка iol 128
- Fdt 4 выходы ax cx замыкаются если выходная частота достигает значения fdt частоты установленной в i o 74 и размыкаются когда значение выходной частоты находится ниже i o 74 i o 75 2 128
- Fdt 5 функция обратна fdt 4 128
- Ol выходы ax cx замыкаются когда выходной ток достигает уровня установленного в fu1 64 overload warning level в течение времени установленном в fu1 65 overload warning time 128
- Глава 6 описание парамеров i o 128
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 128
- I o 80 функция выходного реле 3a 3b 3c 130
- I o relay mode 80 010 80 130
- Inv line comm line функция используется с функцией exchange переключение во время переключения двигателя от преобразователя на сеть и обратно 130
- Mmc функция устанавливается автоматически если в app 01 выбрано mmc 130
- Ready выходы ax cx замыкаются когда преобразователь готов к работе 130
- Ssearch выходы ax cx замыкаются если активизирована функция поиска скорости 130
- Steady выходы ax cx замыкаются когда преобра зователь работает при постоянной скорости 130
- Бит 3 130
- Заводская установка 010 010 130
- Нужно установить следующие три условия 1 переключите один из входов в положение exchange 2 преключите один из выходов в положение inv line 3 переключите один из выходов в положение comm line 130
- Параметр определяет ситуацию переклю чения выходного реле выходные клеммы реле 3a 3b 3c где 3a 3c нормально разомкнуты а 3b 3c нормально замкнуты 130
- I o 81 состояние выходов 131
- I o 82 83 время задержки при включении выключении реле 131
- I o 84 выбор режима работы охлаждающего вентилятора 131
- I o 86 87 88 блок выбора пользова телем значений v1 i puls input для изменения индикации значений аналогового ввода 131
- I o fan con sel 84 poweron_fan 84 131
- I o i unit sel 87 speed 87 131
- I o out status 81 00000000 81 131
- I o pulseunitsel 88 speed 87 131
- I o relay off 83 0 sec 83 131
- I o relay on 82 0 sec 82 131
- I o v1 unit sel 86 speed 86 131
- Внимание параметры i o 84 85 только для частотных преобразователей мощностью свыше 37 квт 131
- Выходное реле задерживается на установленное время и вкл выкл после установленного времени 131
- Данный код отображает состояние выходов 131
- Жки пульт 131
- Заводская установка 0 0 с 0 131
- Заводская установка 00000000 0000 131
- Заводская установка poweron_fan 0 131
- Заводская установка speed 0 131
- Ntc 2 545ком 5 см таблицу ниже сопротивление ntc в зависимости от температуры 0 150 134
- Ptc 1 ком 5 r t 1 a измеренная температура 2 134
- Глава 6 описание парамеров i o 134
- Датчик сопротивление при 2 134
- Примечание диапазон измеряемых температур изменяется в зависимости от термодатчиков после проверки диапазона измеряемых температур выберите датчик 134
- Примечание используйте ntc при описанных выше характеристиках и настройте i o 98 при существующей разности температур между преобразователем и внешним датчиком примечание можно осуществлять контроль за защитой от перегрева с помощью установки одного из параметров i o 76 79 aux mode 1 2 3 в положение oh 134
- С 2ком a 7 635 x 10 3 b 1 371 x 10 5 0 125 134
- С b измеренная температура 2 134
- С сопротивление в зависимости от температуры диапазон измеряемых температур 134
- Сопротивление ntc в зависимости от температуры 134
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 134
- Технические характеристики внешнего термистора ptc ntc 134
- В результате дифференциальный элемент системы управления оказывает влияние на увеличение отклонения от устойчивого состояния так как эта функция работает от сигнала ошибки она всегда должна использоваться вместе с p control или pi control 136
- Пример установки параметров при пид регулировании 136
- Блок схема пид регулятора 137
- Выбор пид контроля 139
- Питание 139
- Пример подключения пид 139
- Установка заданной частоты 139
- Использования внешнего выхода пид в качестве заданной частоты преобразователя подробнее см 10 app 02 app 80 использование режима двойного пид регулирования 150
- Использования как пид регулирования установленного в app 02 так и внешнего пид регулятора 150
- Независимого контроля над другими системами 150
- Параметр app 97 ext pid loop time устанавливает время для активации режима внешнего пид управления установите желаемое значение в соответствии с системой 150
- Режим внешнего пид регулирования может быть использован для 150
- Установка параметров в app 80 96 так же как в app 02 17 параметр app 82 ext pid ref value можно установить когда app 81 ext pid ref selection установлено в положение keypad пульт 150
- Блок схема внешнего пид регулятора 151
- Внутренняя блок схема внешнего пид регулирования 152
- Для заметок 155
- Глава 7 техническое обслуживание и устранение неисправностей 156
- Индикация сообщения об ошибке сбое когда происходит сбой преобразователь отключает свои выходы и выводит сообщение об ошибке в drv 12 последние 5 сообщений сохраняются в fu2 01 через fu2 05 с индикацией рабочего статуса во время сбоя 156
- Для сброса сообщений об ошибках нажмите замкните клеммы rst cm или повторно включите преобразователь если проблема осталась пожалуйста обращайтесь на завод изготовитель или к дистрибьютору 157
- Устранение неисправностей 158
- Выявление неисправностей 160
- В разомкнутом состоянии сопротивление будет иметь значение порядка м ω при замыкании диапазон значений сопротивления колеблется от нескольких ом до десятков ω иногда кажется что система замкнута благодаря электролитическому конденсатору но вскоре значение сопротивления увеличивается до м ω 161
- Выключите питание и отсоедините провода rst uvw при помощи тестера проверьте наличие напряжения между клеммами r s t u v w p1 или p2 n 161
- Высвечиваемое значение не всегда одинаковое в соответствии с модулями и типами испытательных приборов но должно быть очень подобным 161
- Инструкции по проверке активных составляющих 161
- Номер модуля и пункты проверки 161
- Подождите пока главный электролитический конденсатор dcp dcn разрядится до безопасного уровня 161
- Проверка диодного модуля и модуля igbt 5 5 30 квт перед проверкой активных составляющих убедитесь что отсоединили вход ас и подождите пока главный электролитический конденсатор dcp dcn разрядится 161
- Выключите питание и отсоедините провода rst uvw при помощи тестера проверьте наличие напряжения между клеммами r s t u v w p1 или p2 n 162
- Высвечиваемое значение не всегда одинаковое в соответствии с модулями и типами испытательных приборов но должно быть очень похожим подобным 162
- Номер модуля и пункты проверки 162
- Подождите пока главный электролитический конденсатор dcp dcn разрядится до безопасного уровня в разомкнутом состоянии сопротивление будет иметь значение порядка м ω при замыкании диапазон изменений значений сопротивления колеблется от нескольких ом до десятков ω иногда кажется что система замкнута благодаря электролитическому конденсатору но вскоре значение сопротивления увеличивается до м ω 162
- Проверка диодного модуля и модуля igbt 37 90 квт 162
- Пункты проверки во время ежедневных и периодических осмотров 164
- Замена частей 165
- Глава 8 опции 166
- Внешние опции 167
- Габаритные размеры пульта 167
- Пульт жки вес 140 г 167
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 167
- Частотные преобразователи ls серия ip5a 167
- G n b2 p b1 168
- P n g b1 b2 168
- Группа 2 168
- Группа 3 168
- Кабель дистанционного управления 168
- Конфигурация клемм группа 1 168
- См oh g b2 b1 n p 168
- Устройство динамического торможения подробнее см инструкции к устройству динамического торможения 1 модели устройств динамического торможения 168
- Мотор 169
- Подключение устройства торможения и тормозного резистора для частотных преобразо вателей 5 5 90квт 169
- Тормозной резистор 169
- Устройство торможения 169
- Raking 170
- Ynamic 170
- Глава 8 опции 170
- Группа 3 170
- Единица измерения мм 170
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 170
- Группа 3 171
- Светодиодные индикаторы 171
- Внешний тормозной резистор 172
- Габаритные размеры тормозного резистора 172
- Тормозной резистор 172
- Частотные преобразователи серии sv ip5a не имеют встроенных тормозных резисторов в виде заводской установки следует установить внешнее тормозное устройство и резистор опция подробнее см таблицу приведенную ниже частота включения 5 время торможения 15 с если частота включения ed увеличивается до 10 используйте тормозной резистор мощностью в два раза превышающий номинальные характеристики 172
- Тип 3 173
- Глава 9 связь rs 485 174
- В случае если связь не работает должным образом см главу 9 устранение неполадок 176
- Включите переключатель j3 частотного преобразователя для подключения согласующего резистора в конце кабеля связи 176
- Включите частотный преобразователь не подсоединяйте нагрузку до проверки надежной связи между компьютером и частотным преобразователем 176
- Запустите программу для частотного преобразователя на компьютере 176
- Макс число подключаемых частотных преобразователей 31 176
- Параметры коммуникации 176
- Подключите клеммы c c cm к клемме управления следует соблюдать полярность 176
- Последовательность работы 176
- Проверьте правильность подсоединения компьютера и частотного преобразователя 176
- Программа пользователя или по drive view поставляемая ls industrial systems может использоваться в качестве управляющей программы частотного преобразователя 176
- Эксплуатация 176
- Эксплуатируйте частотный преобразователь при помощи управляющей программы для частотных преобразователей 176
- Область доступная вне зависимости от моделей частотного преобразователя примечание 3 181
- Список кодов параметров 181
- Примечание 1 подробное описание адреса общей области 0x0006 183
- Да нет 185
- Нет 185
- При возникновении сбоев в системе связи rs 485 см следующую схему 185
- Устранение неполадок 185
- Да нет 186
- Конец 186
- Нет 186
- Sv055ip5a 4 sv075ip5a 4 sv110ip5a 4 sv150ip5a 4 sv185ip5a 4 sv220ip5a 4 sv300ip5a 4 sv370ip5a 4 sv450ip5a 4 sv550ip5a 4 sv750ip5a 4 sv900ip5a 4 188
- Модель номинальные характеристики 188
- Подходит для использования в цепях имеющих характеристики соответствующие значениям приведенным в таблице 1 rms периодическая составляющая тока к3 в амперах 480в для преобразователей номиналом 480в максимум 188
- Предохранитель короткого замыкания прерыватель 188
- Приложение a маркировка ul 188
- Следует использовать только предохранители класса h или k5 ul и прерыватели одобренные ul см приведенную ниже таблицу номинальных характеристик напряжения и тока для предохранителей и прерывателей 188
- Таблица 1 rms периодическая составляющая тока к3 в амперах для серии ip5a 188
- Характеристики короткого замыкания 188
- Опасность поражения электрошоком 189
- Осторожно 189
- Подключение 189
- Силовая схема 189
- Схема управления 189
- Приложение b периферийные устройства 190
- Приложение c сопряженные параметры 191
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 191
- Частотные преобразователи ls серия ip5a 191
- Заявление о соответствии 192
- Инструкции и рекомендации по установке для соответствия директиве emc необходимо наиболее точно следовать данным инструкциям соблюдайте необходимые меры безопасности при работе с электрическим оборудованием все электрические подключения фильтра частотного преобразователя и двигателя должны осуществляться квалифицированными специалистами электриками 194
- Осторожно 194
- Фильтры emi rfi 194
- Фильтры rfi 194
- Частотные преобразователи ls серия ip5a 194
- Серия ip5a стандартные фильтры 195
- Серия ip5a фильтры с креплением под частотным преобразователем 195
- Тел 812 326 31 00 факс 812 326 31 08 e mail info pes rus ru www pes rus ru 195
- Фильтры c креплением под частотным преобразователем 195
- Частотные преобразователи ls серия ip5a 195
- Для заметок 197
- Посетите наш вебсайт www pes rus ru 198
Похожие устройства
- Ls SV220iP5A-2NOL Инструкция по эксплуатации
- Ls SV300iP5A-2NOL Инструкция по эксплуатации
- Ls SV055iP5A-4NOL Инструкция по эксплуатации
- Ls SV075iP5A-4NOL Инструкция по эксплуатации
- Ls SV110iP5A-4NOL Инструкция по эксплуатации
- Ls SV150iP5A-4NOL Инструкция по эксплуатации
- Ls SV185iP5A-4NOL Инструкция по эксплуатации
- Ls SV220iP5A-4NOL Инструкция по эксплуатации
- Ls SV300iP5A-4NOL Инструкция по эксплуатации
- Ls SV370iP5A-4NOL Инструкция по эксплуатации
- Ls SV450iP5A-4NOL Инструкция по эксплуатации
- Ls SV550iP5A-4NOL Инструкция по эксплуатации
- Ls SV750iP5A-4NOL Инструкция по эксплуатации
- Ls SV900iP5A-4NOL Инструкция по эксплуатации
- Ls SV1100iP5A-4NOL Инструкция по эксплуатации
- Ls SV1320iP5A-4NOL Инструкция по эксплуатации
- Ls SV1600iP5A-4NOL Инструкция по эксплуатации
- Ls SV2200iP5A-4NOL Инструкция по эксплуатации
- Ls SV2800iP5A-4NOL Инструкция по эксплуатации
- Ls SV3150iP5A-4NOL Инструкция по эксплуатации
