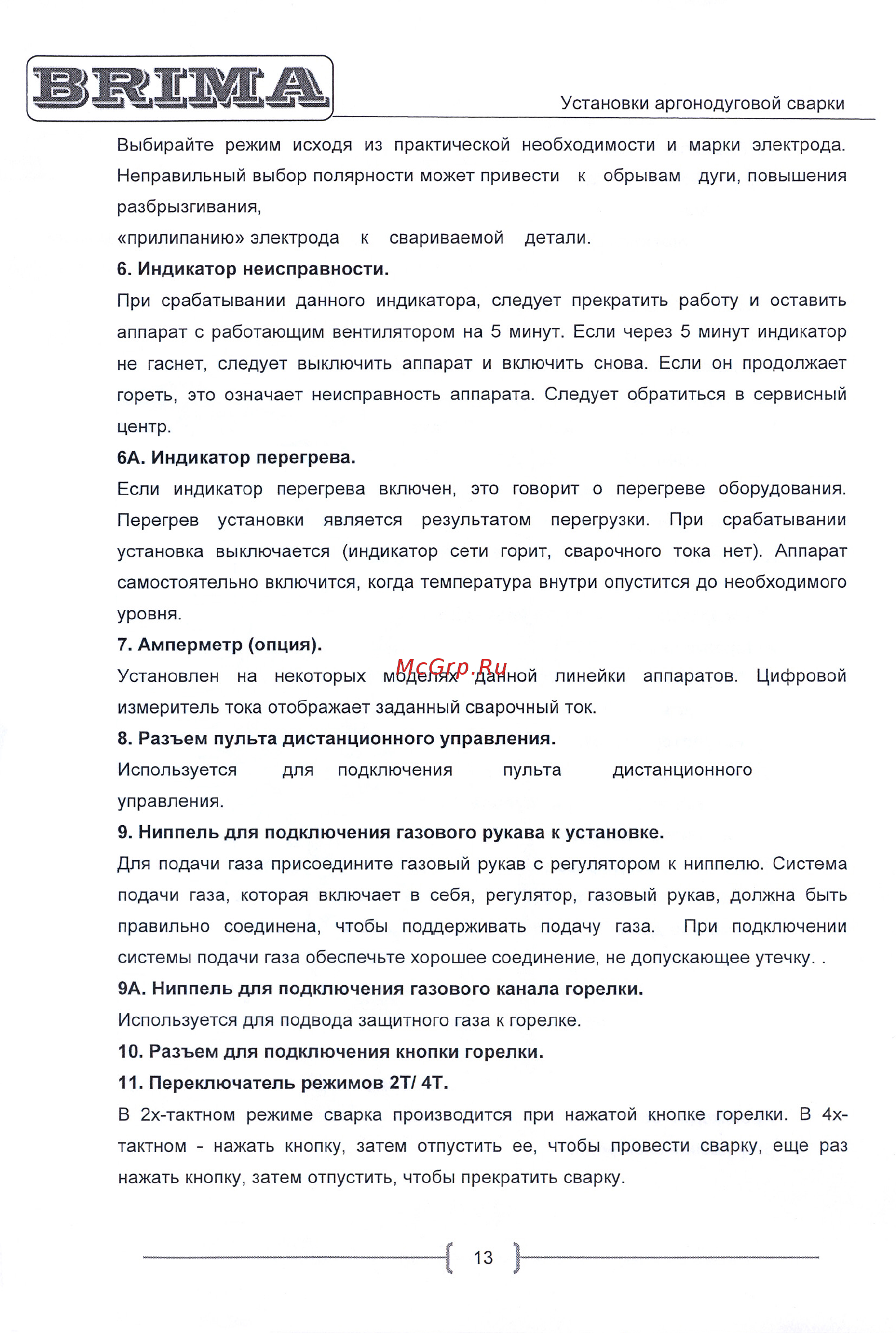

Установки аргонодуговой сварки Выбирайте режим исходя из практической необходимости и марки электрода Неправильный выбор полярности может привести к обрывам дуги повышения разбрызгивания прилипанию электрода к свариваемой детали 6 Индикатор неисправности При срабатывании данного индикатора следует прекратить работу и оставить аппарат с работающим вентилятором на 5 минут Если через 5 минут индикатор не гаснет следует выключить аппарат и включить снова Если он продолжает гореть это означает неисправность аппарата Следует обратиться в сервисный центр 6А Индикатор перегрева Если индикатор перегрева включен это говорит о перегреве оборудования Перегрев установки является результатом перегрузки При срабатывании установка выключается индикатор сети горит сварочного тока нет Аппарат самостоятельно включится когда температура внутри опустится до необходимого уровня 7 Амперметр опция Установлен на некоторых моделях данной линейки аппаратов Цифровой измеритель тока отображает заданный сварочный ток 8 Разъем пульта дистанционного управления Используется для подключения пульта дистанционного управления 9 Ниппель для подключения газового рукава к установке Для подачи газа присоедините газовый рукав с регулятором к ниппелю Система подачи газа которая включает в себя регулятор газовый рукав должна быть правильно соединена чтобы поддерживать подачу газа При подключении системы подачи газа обеспечьте хорошее соединение не допускающее утечку 9А Ниппель для подключения газового канала горелки Используется для подвода защитного газа к горелке 10 Разъем для подключения кнопки горелки 11 Переключатель режимов 2Т 4Т В 2х тактном режиме сварка производится при нажатой кнопке горелки В 4хтактном нажать кнопку затем отпустить ее чтобы провести сварку еще раз нажать кнопку затем отпустить чтобы прекратить сварку
