РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРЕОБРАЗОВАТЕЛЕЙ СЕРИИ PR6100
- 10 -
M
变频调速器
U
V
W
KM

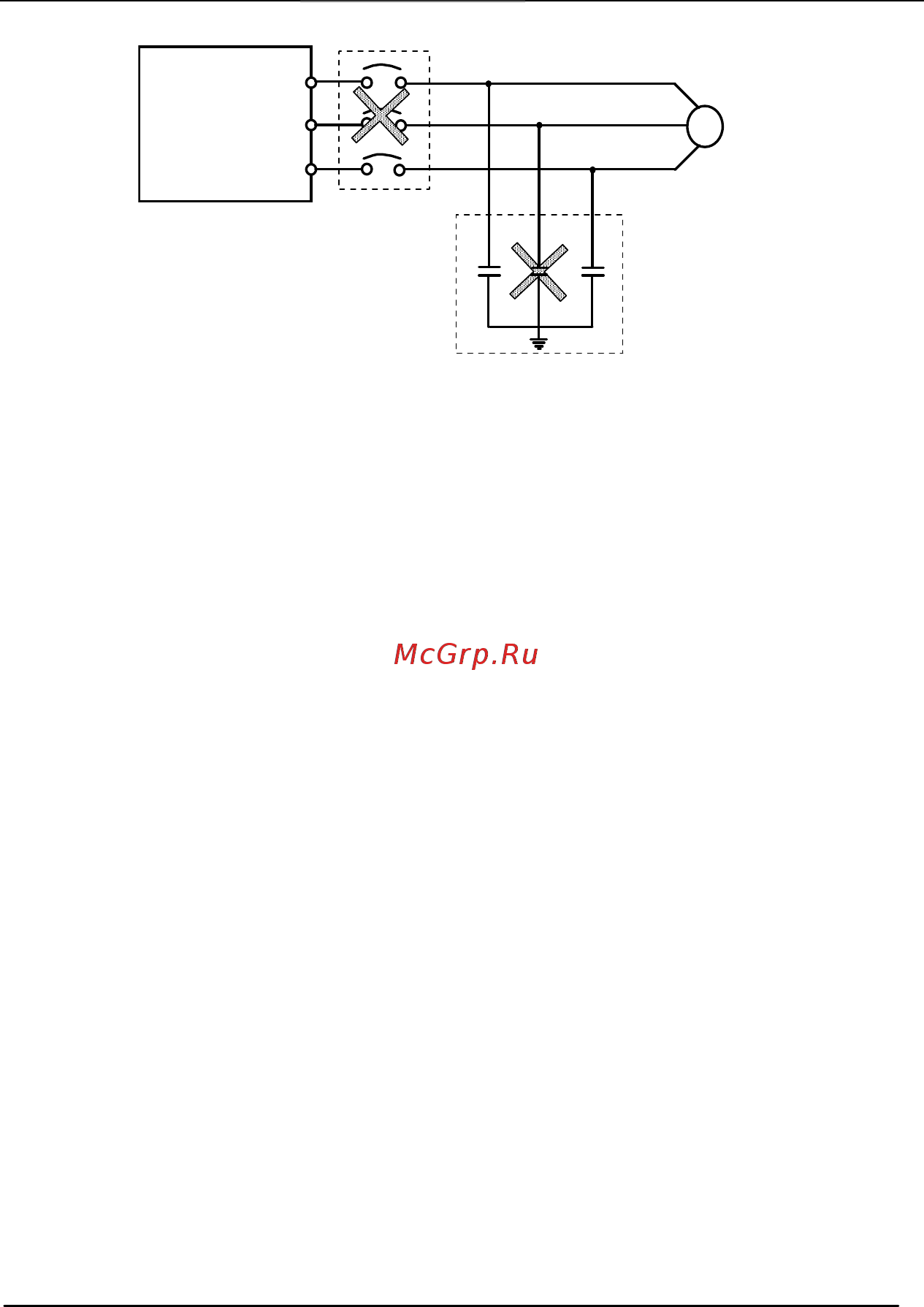

Рисунок 1-3. Не допускается установка конденсатора на выходе преобразователя
6.
Использование
в
облегчённом
по
отношению
к
номинальному
режиме при задании соответствующей основной частоты
Если основная частота меньше номинальной, нужно обязательно
обеспечить работу электродвигателя в облегчённом по отношению к
номинальному режиме; в противном случае электродвигатель может быть
повреждён в результате перегрева.
7. Эксплуатация с частотой, превышающей 50 Гц
Если предполагается работа преобразователя с частотой, превыша-
ющей 50 Гц, должен обеспечиваться соответствующий диапазон частоты
вращения подшипников двигателя и механического оборудования; кроме
того, следует учитывать вибрацию и шум электродвигателя. По этим во-
просам необходимо проконсультироваться перед запуском преобразова-
теля в работу.
8. Показатель электронной теплозащиты электродвигателя
Если использование выбранного электродвигателя возможно, пре-
образователь может использоваться для обеспечения электродвигателя
теплозащитой. Если электродвигатель не соответствует номинальной
производительности преобразователя, для обеспечения безопасной
работы электродвигателя нужно обязательно отрегулировать показатель
защиты или принять другие меры защиты.
9. Высота над уровнем моря и использование в облегчённом по
отношению к номинальному режиме
Если преобразователь используется в месте, высота которого над
уровнем моря превышает 1000 м, режим его использования должен быть
облечен, поскольку в разрежённом воздухе теплоотдача преобразователя
ухудшается. На Рисунке 1-4 показано соотношение между номинальным
током преобразователя и высотой над уровнем моря.
Регулятор
частоты
вращения
Преобра-
зователя
контактор
