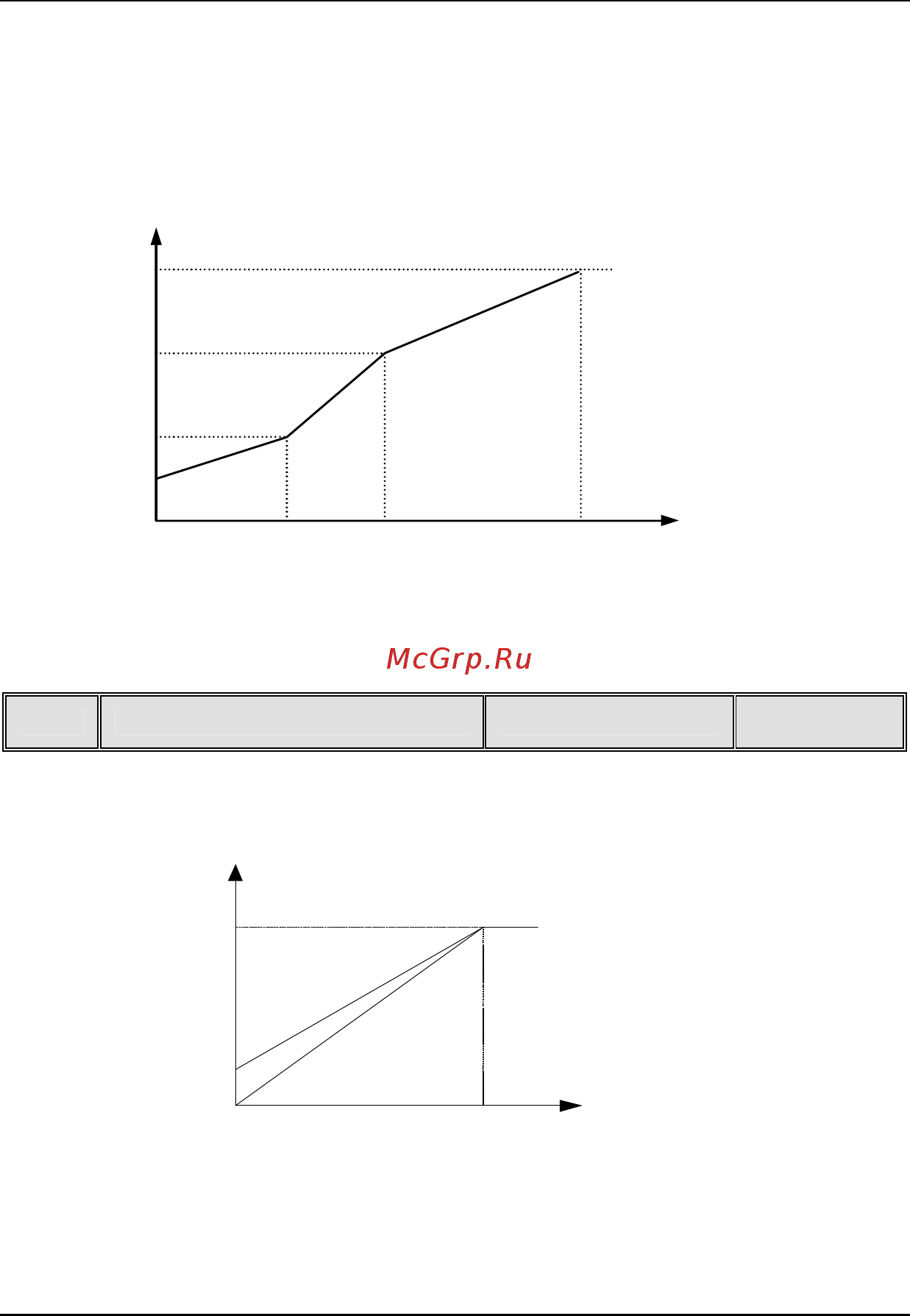

Руководство по эксплуатации преобразователей серии PR6000
- 64 -
Если P011 = 2, для кривой преобразования «напряжение – частота» исполь-
зуется показанная на Рисунке 6-3 задаваемая заказчиком характеристическая
кривая крутящего момента; чтобы удовлетворять требованиям, предъявляе-
мым специальными нагрузками, пользователь для задания кривой преобразо-
вания «напряжение – частота» может прибегнуть к изменению параметров V1,
F1), (V2, F2) ломаной линии, определяемой тремя точками.
Ч
астота выходного сигнала Гц,
напряжение, %
100
％
V2
V1
Vb
F1 F2 F
b
V1 ~ V2: Процентные значения напряжения для участков 1 и 2 состоящей из нескольких
фрагментов кривой преобразования «напряжение – частота»; F1, F2: Значения частот для
участков 1~2 состоящей из нескольких фрагментов кривой преобразования «напряжение –
частота».
Рисунок 6-3. Задаваемая заказчиком кривая преобразования «напряжение – частота»
P016 Настройка роста крутящего момента 0 ~ 30%
Зависит от
типа машины
Для компенсации низкочастотной характеристики крутящего момента можно,
в известной степени, компенсировать выходное напряжение; это позволяет
повысить нагрузочную способность преобразователя.
f
N
V
b
Выходное напряжение
V
max
(макс.)
Ч
астота выходного сигнала
Рисунок 6-4. Рост крутящего момента
