Руководство по эксплуатации преобразователей серии PR6000
- 66 -
Заданная частота
Fmax
Fmin
A A
Amin Amin Amax Amax
Fmax
Fmin
Заданная частота
(1) Характеристики положительного действия (2) Характеристики отрицательного действия
A: Настройка PULSE (ИМПУЛЬС)
Amin: Настройка на минимум
Fmin: Настройка на минимум, соответствующая частоте.
Amax: Настройка на максимум
Fmax: Настройка на максимум, соответствующая частоте.

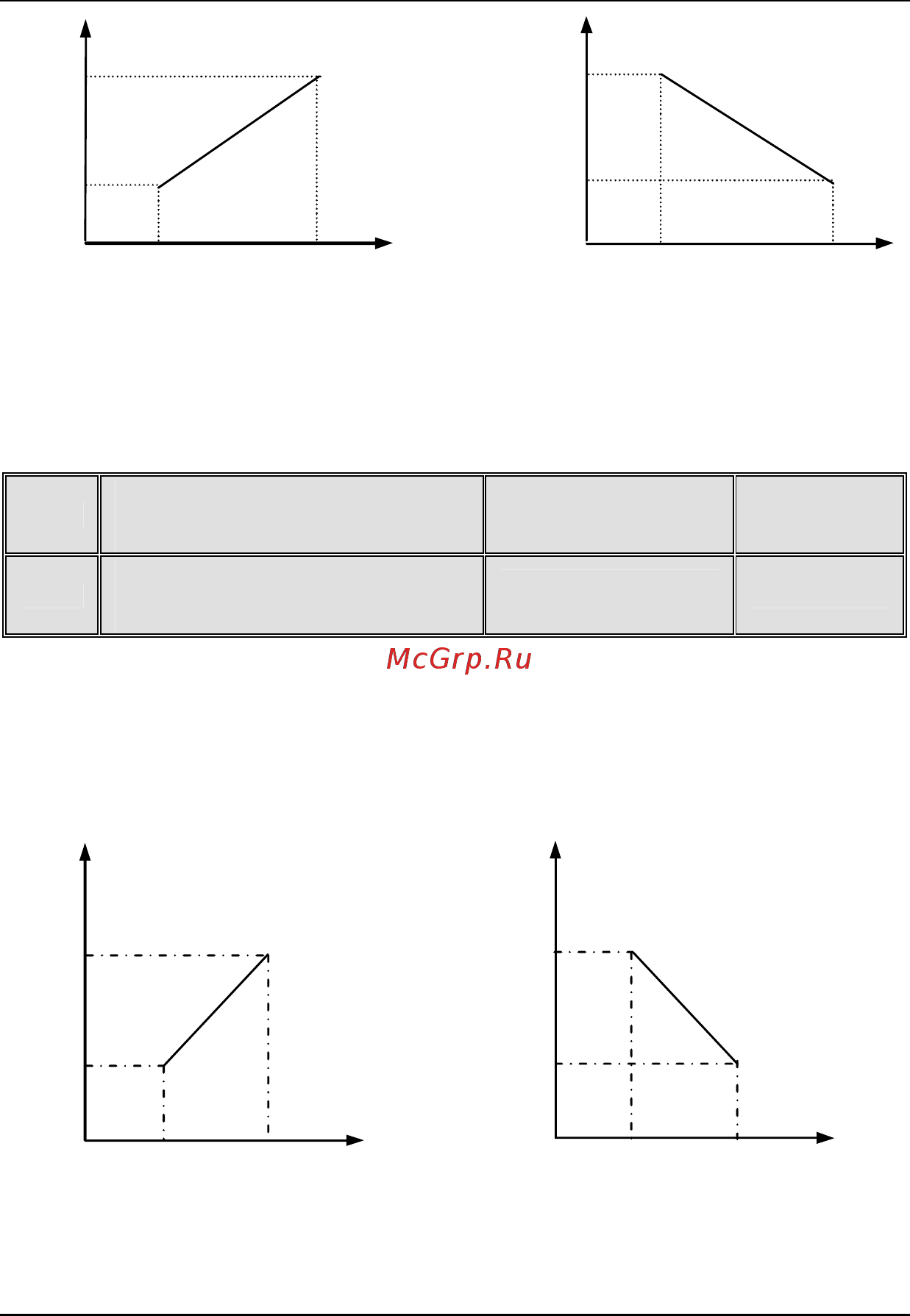

Рисунок 6-6. Соотношение между частотой следования импульсов и заданной частотой
P026
Заданное значение частоты, соответ-
ствующее минимальному значению
для аналогового входа
0,0 Гц ~ верхняя пре-
дельная частота
0,0 Гц
P027
Заданное значение частоты, соответ-
ствующее максимальному значению
для аналогового входа
0,0 Гц ~ верхняя пре-
дельная частота
50,00 Гц
Параметры P026 и P027 используются для задания соответствующего соотно-
шения между внешним аналоговым входным номиналом и заданной частотой.
Соотношение между подвергаемым фильтрации сигналом установки частоты
и заданной частотой показано на Рисунке 6-7; для реализации характеристик
положительного действия и отрицательного действия вход напряжения и вход
тока могут использоваться по отдельности .
Заданная частота
f
ma
x
f
min
Заданная частота
f
max
f
min
Максимальное
значение для
аналогового входа
Максимальное
значение для
аналогового входа
Минимальное
значение для
аналогового входа
Минимальное
значение для
аналогового входа
Рисунок 6-6. Соотношение между аналоговым входным номиналом и заданной частотой
