Руководство по эксплуатации преобразователей серии PR6000
- 70 -
f
max
(макс.)
Время
Прямая линия
Частота выходного сигнала
S-образная кривая
При разгоне При замедлении

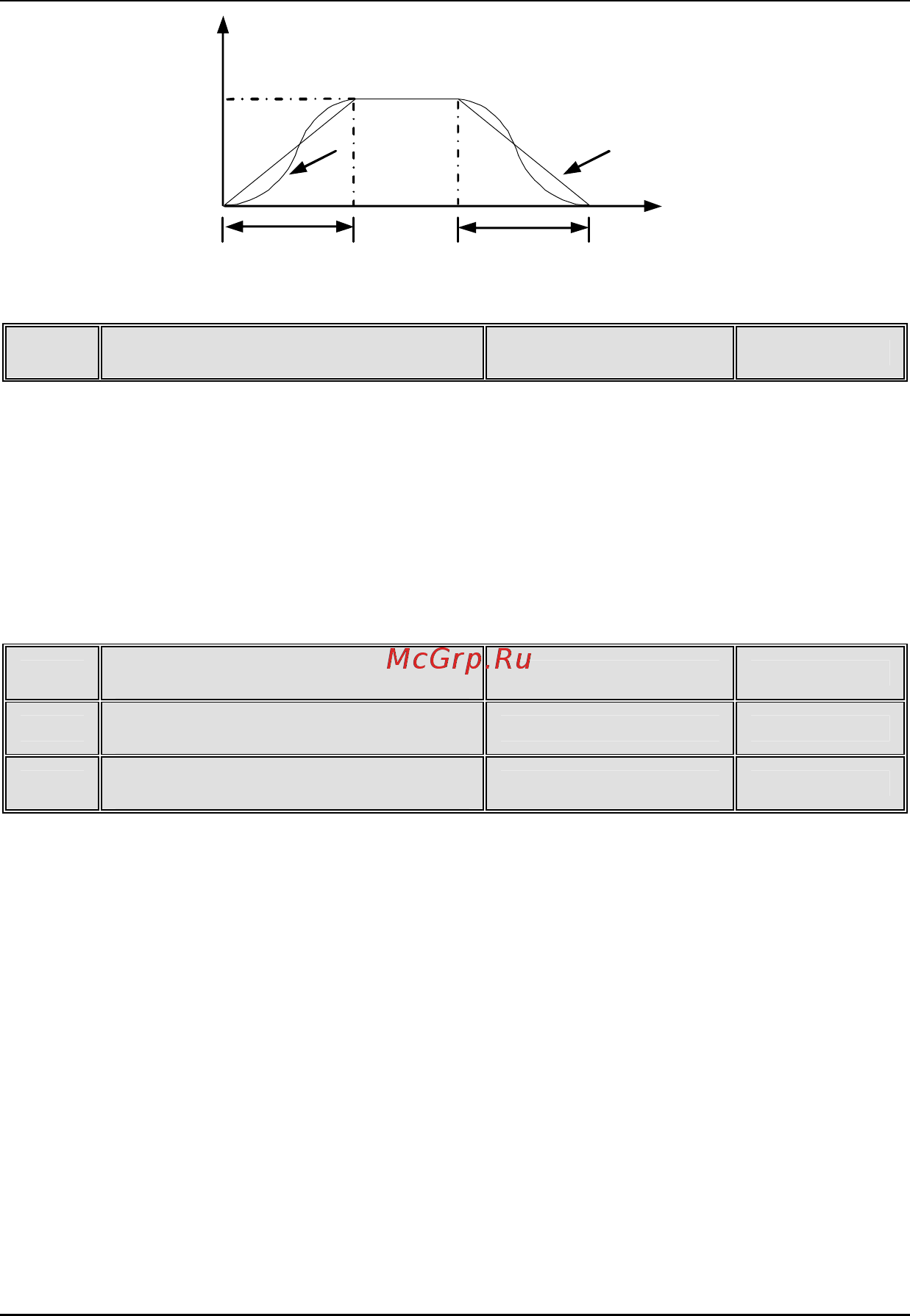

Рисунок 6-10. Выбор режима разгона/замедления
P040
Режим останова
0 ~ 1
0
0: Замедление и останавливание
Когда преобразователь получает команду останова, он постепенно снижает
частоту выходного сигнала в соответствии со временем замедления; когда
частота падает до нуля, преобразователь останавливается.
1: Свободное останавливание
Когда преобразоваетль получает команду останова, он сразу же прекращает
вывод сигналов; происходит свободный останов под нагрузкой, вращение не-
которое времени продолжается вследствие механической инерции.
P041
Начальная частота торможения посто-
янным током при останавливании
0,0 ~ 20,00 Гц
3,00 Гц
P042
Напряжение при торможении постоян-
ным током во время останавливания
0 ~ 20%
0
P043
Продолжительность торможения по-
стоянным током при останавливании
0,0 ~ 30,0 с
0,0 с
P041 соотносится с частотой, когда торможение постоянным током начинается
в процессе замедления и останавливания.
P042 соотносится с процентным соотношением между выходным напряжени-
ем торможения постоянным током в процессе останавливания и номинальным
выходным напряжением преобразователя.
P043 соотносится с продолжительностью торможения постоянным током при
останавливании; когда продолжительность торможения при останавливании
выставлена в 0,0 с, останавливание происходит без использования процес
са
торможения постоянным токо
м.
Задаваемые значения для этой группы параметров определяются с учётом
от реальной ситуации.
Примечание. При выполнении свободного останавливания функция торможе-
ния постоянным током в ходе останавливания недействительна.
