Руководство по эксплуатации преобразователей серии PR6000
- 73 -
Частота выходного сигнала
F
j
Время
t
1
t
2
t
3

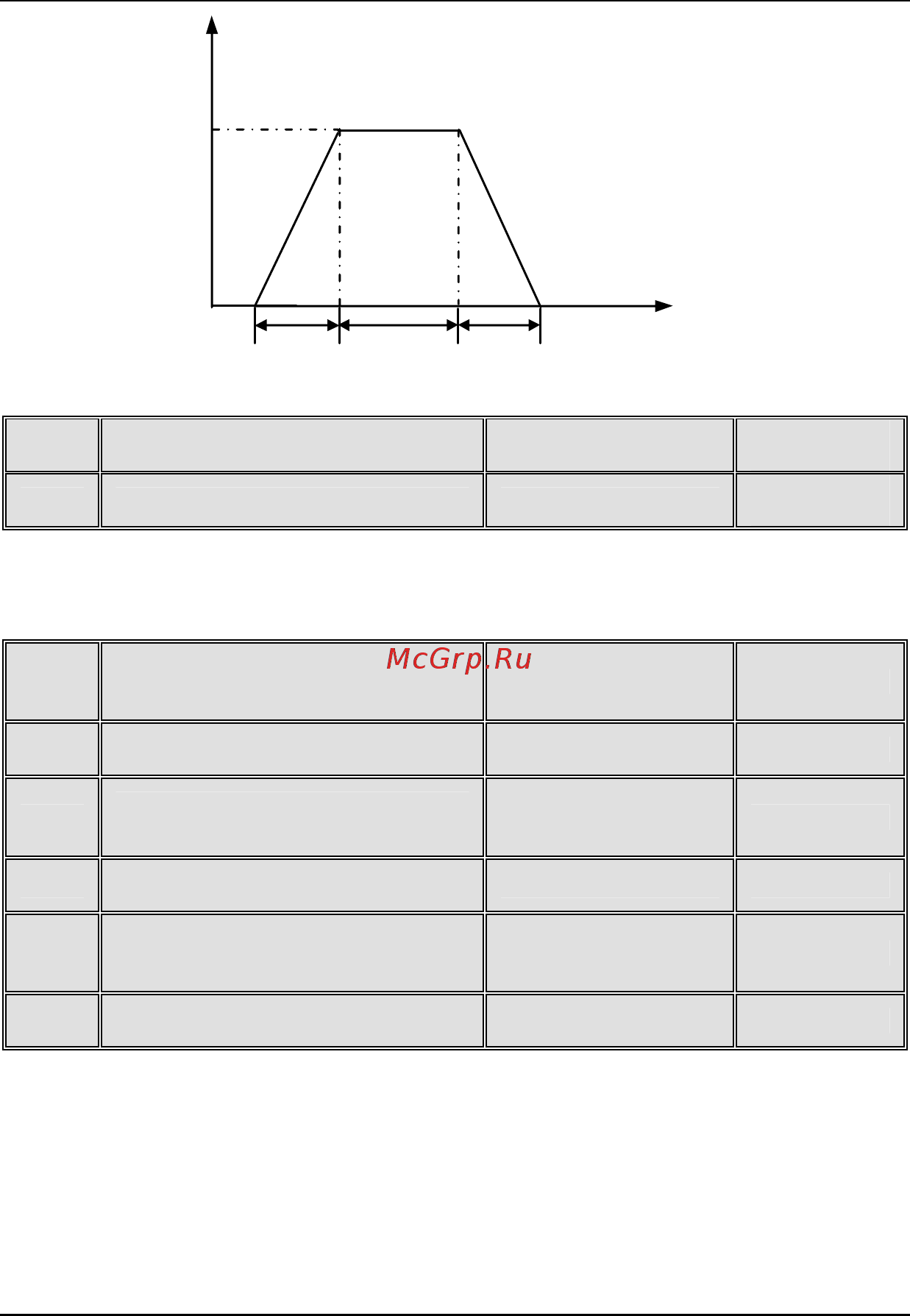

Рисунок 6-11. Рабочая частота импульсного режима и время разгона/замедления
P055
Время разгона 2
0,1 ~ 6000,0 с
Зависит от
типа машины
P056
Время замедления 2
0,1 ~ 6000,0 с
Зависит от
типа машины
Эта группа параметров задаёт время разгона/замедления 2. Время разго-
на/замедления 1 ~ 2 может быть задано в процессе работы посредством мно-
гофункциональных клемм.
P057
Точка избегания резонансной
частоты 1
Нижняя предельная
частота ~ верхняя
предельная частота
0,0 Гц
P058
Диапазон частот для точки избега-
ния резонансной частоты 1
0,0 ~ 10,00 Гц
0,0 Гц
P059
Точка избегания резонансной
частоты 2
Нижняя предельная
частота ~ верхняя
предельная частота
0,0 Гц
P060
Диапазон частот для точки избега-
ния резонансной частоты 2
0,0 ~ 10,00 Гц
0,0 Гц
P061
Точка избегания резонансной
частоты 3
Нижняя предельная
частота ~ верхняя
предельная частота
0,0 Гц
P062
Диапазон частот для точки избега-
ния резонансной частоты 3
0,0 ~ 10,00 Гц
0,0 Гц
Эта группа параметров в основном используется для того, чтобы выходная
частота не совпадала с точкой резонансной частоты; можно задать максимум
три точки пропуска частоты.
Если пропускаемая полоса частот установлена в 0, к соответствующей точ-
ке резонансной частоты функция пропуска не применяется.
Выходная частота преобразователя может выполнять операцию пропуска
для некоторых частот (см. Рису
нок 6-12)
.
