(5) Реактор DC тока

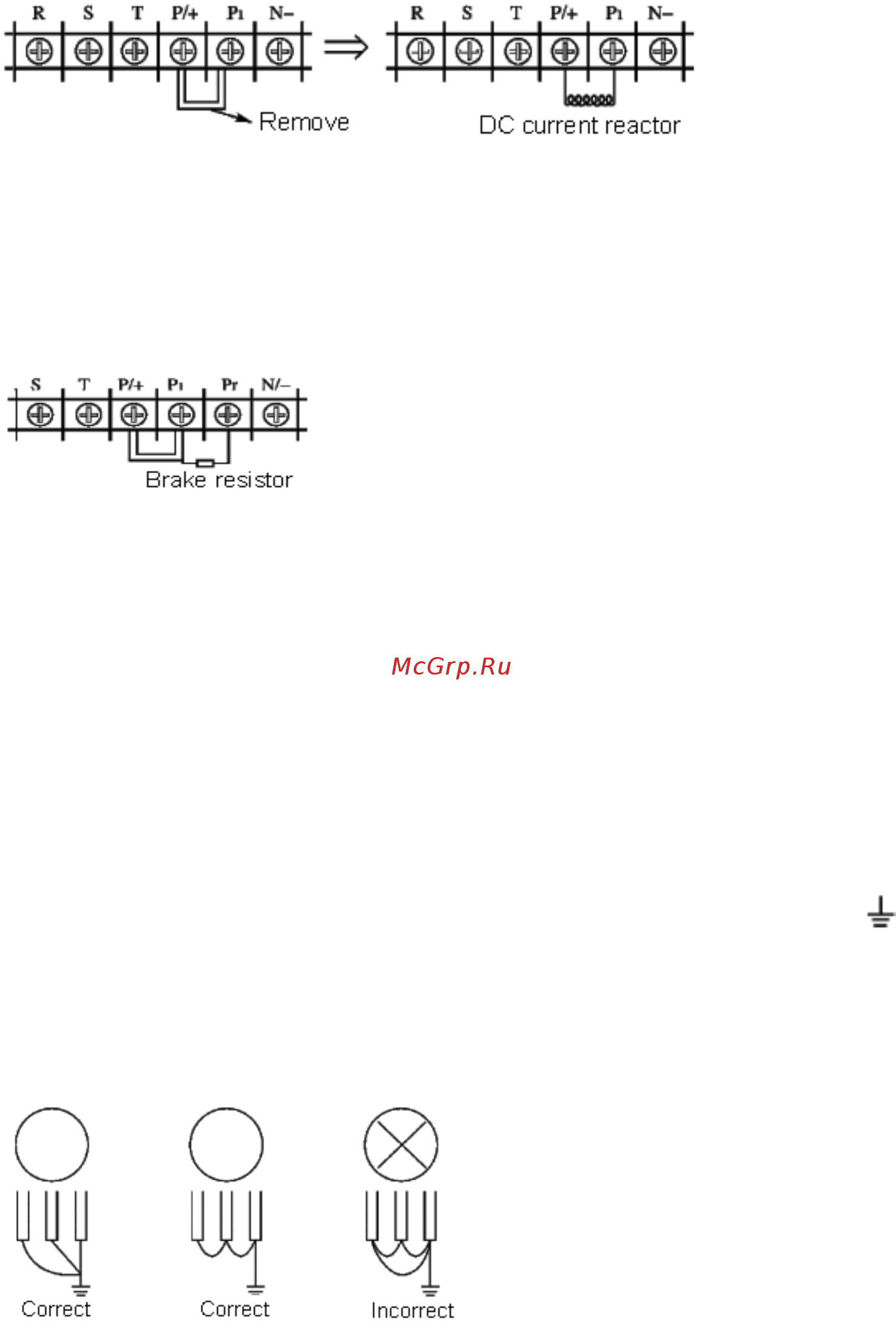

Для реактора DC тока та же самая функция, как для реактора AC тока. Пожалуйста, удалите

перемычку между P1 и P / +, как показано на рисунках:

(6) Тормозной резистор

Когда двигатель тормозит, тормозной резистор может избежать высокого напряжения на

шине DC преобразователя и улучшить тормозящую способность внутреннего тормозного

блока.

Ниже 11 кВт (включая 11 кВт) тормозной блок встроен. 15 кВт имеет две модели, одни со

встроенным тормозным блоком и другие без тормозного блока. Пожалуйста, проверьте это,

когда Вы размещаете заказ. Подключение тормозного резистора смотри ниже:

Чтобы выбрать тормозной резистор, пожалуйста, обратитесь к пункту 2, главы 9:

конфигурация Тормозного резистора.

4-1-2 Подключение силовых цепей

1) Спецификации подключений должны быть в соответствии с инструкциями

электрического кодекса.

(2) Пожалуйста, не соединяйте AC с терминалом (u, v, w) преобразователя; иначе это может

вызвать повреждение преобразователя.

(3) Пожалуйста, используйте изолированный кабель и трубопровод, и соединитесь с двух

сторон экран или трубопровод с землей.

(4) Заземление преобразователя не должно быть совместным со сварочным, мощным

двигательным оборудованием или оборудованием с большим током. Пожалуйста, заземлите

независимо.

(5) Пожалуйста, примите третий способ соединиться с заземлением E с заземлением

(импеданс заземления ниже чем 100 Ω).

(6) Пожалуйста, используйте кабель заземления согласно инструкциям электрической

технологии оборудования. Короткие кабеля будут лучше.

(7) Если есть больше чем один преобразователь, соединяющийся с заземлением, пожалуйста,

удостоверьтесь, что они не формирует петлю

заземления, как показано ниже:

(8) Силовой кабель и кабель управления должны

быть положены отдельно. Держите минимальное расстояние в 10 см параллельно, и

вертикальный в пересечении. Не помещайте кабель управления и силовой кабель в том же

самом проводном кожухе, иначе это может вызвать помехи.

(9) Расстояние между преобразователем и двигателем должно быть меньше чем 30 метров.

Если расстояние будет длинным, то поток импульса, который произведен паразитирующей

емкостью, приведет к срабатыванию защите, или произведет неправильный действия, может

вызвать неисправность преобразователя или ненормальность оборудования. Максимальное
