HCA4055 380V 55 35 200 180

HCA4075 380V 75 70 250 180

HCA4090 380V 90 70 310

HCA4110 380V 110 95 400

HCA4132 380V 132 150 400

HCA4160 380V 160 185 600

*Вышеупомянутые данные только для ссылки.

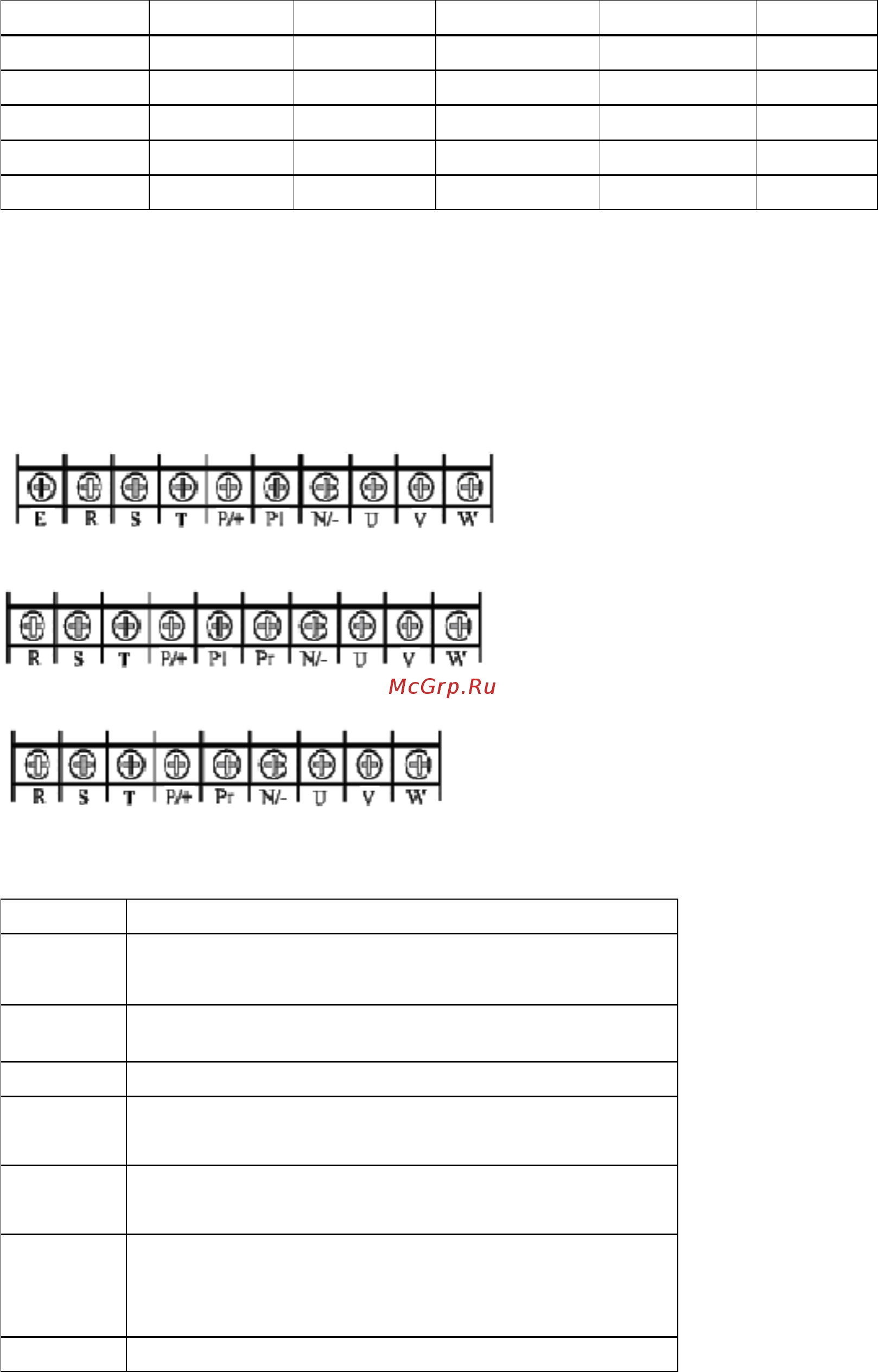

4-1-4 Силовой терминал и описание

Если Вы откроете внешний кожух преобразователя, то Вы будете видеть силовые

терминалы.

1. Модель A, P с 380V/18.5~160 кВт с тремя фазами и стальным кожухом. Внешний вид

силовых терминалов показан ниже:

2. Модель A с 380V/5.5~15 кВт с тремя фазами и пластмассовым кожухом, и модель P с

7.5~18.5 кВт и пластмассовый кожухом. Внешний вид силовых терминалов показан ниже:

3. Модель A с 380V/0.75~3.7 кВт с тремя фазами. Внешний вид силовых терминалов показан

ниже:

4-1-4-1 Силовой терминал и описание

Название Описание функции

Заземление терминала

R, S, T Вводной терминал

P/+ Шина DC положительный терминал

Удалите перемычку между P1 и P / +, чтобы

соединиться с

реактором DC.

Тормозной резистор может быть поключен

между P1 и Pr

(подходит для моделей ниже 15 кВт)

N/-

Шина DC отрицательный терминал, тормозной

блок может быть подключен между P1 и N/-

( подходит для моделей ниже 15 кВт)

U, V, W Выходной терминал (подключение двигателя)

Примеры подсоединения кабелей

1. Модель A с 380V/18.5~160KW с тремя фазами и стальным кожухом. Подключение

кабелей показано ниже:
