F6.03 ПИД источник обратной связи

Диапазон 0-2 Единица 1

Содержание

0: FIV как источник обратной связи

1: FIC как источник обратной связи

2: Разница между FIV и FIC как значение

обратной связи

3: Разница между FIC и FIV как значение

обратной связи

Примечания: настройка параметра F6.03: Выберите ПИД канал обратной связи

0: Выберите FIV как значение обратной связи

Обратная связь была бы сигналом напряжения

1: Выберите FIC как значение обратной связи

Обратная связь была бы токовым сигналом

2: Выберите различие между FIV и FIC как значение обратной связи

Выберите FIV и FIC как канал обратной связи

3: Выберите различие между FIC и FIV как значение обратной связи

Выберите FIC и FIV как канал обратной связи

F6.04 ПИД числовое задание

Диапазон 0-2 Единица 1

Содержание 0: Выберите FOV как значение

обратной связи

Величина числового задания полностью соответствует аналогу +10V напряжения.

ПИД управление с обратной связью используется в процессах с медленными изменениями,

такими как контроль давления, температуры. В случае ПИД управления сигналом обратной

связи может быть сигнал с датчика давления или температуры с выходом 4 – 20mA или 0 –

10V. Есть два канала, доступные для урегулирования.

ПИД управление с обратной связью действительно с многофункциональным входом

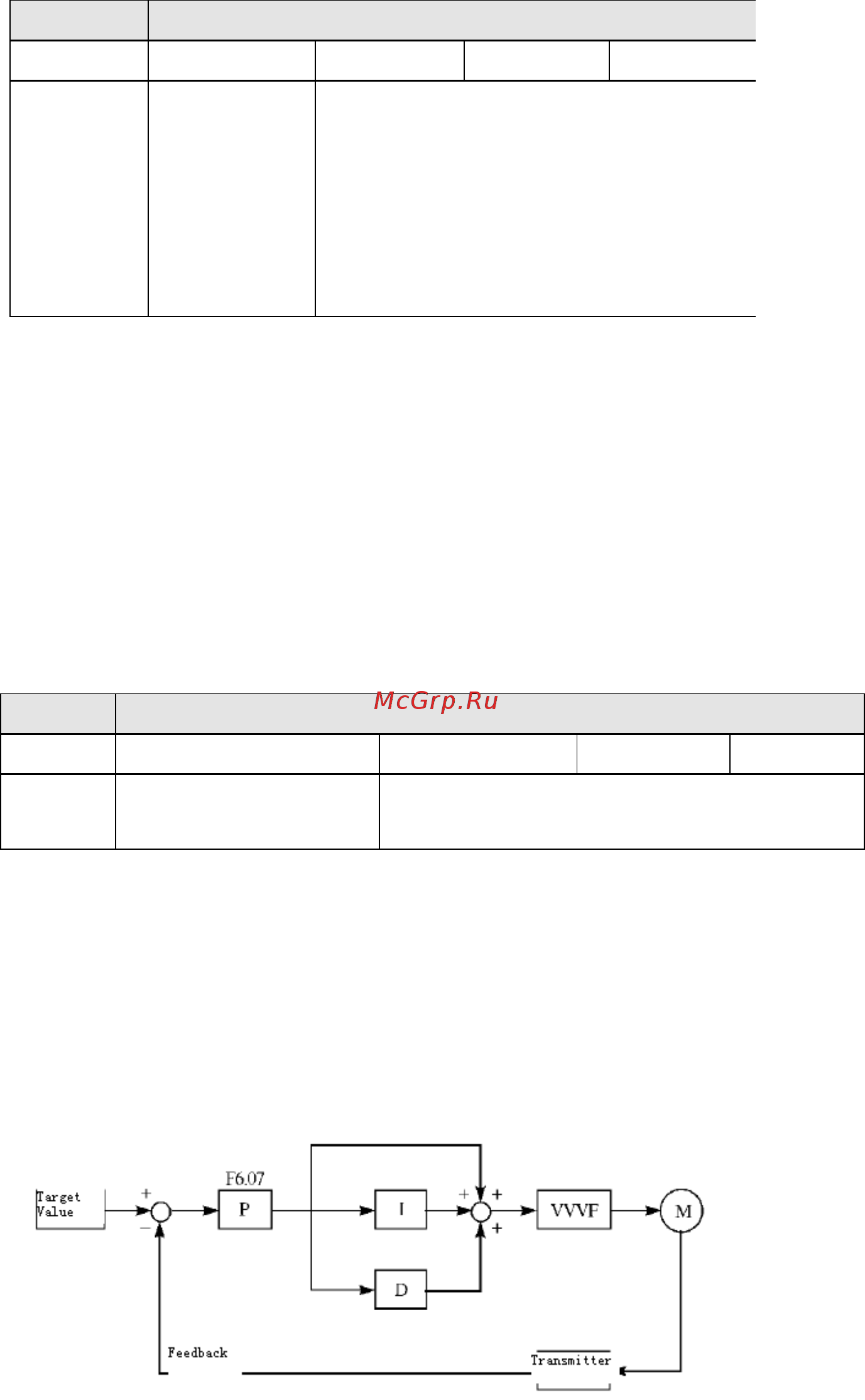

ПИД. Диаграмма ПИД управления:

Общий метод регулирования для ПИД управления:

(1) Выберите датчик с выходным значением 4 – 20mA или 0 – 10V.

(2) Выберите надлежащий источник задания.

(3) Увеличьте пропорциональную постоянную (P), в случае неколеблющегося выходного

сигнала;

(4) Уменьшите время интеграции (Ti), в случае неколеблющегося выходного сигнала;

(5) Увеличьте производную (Td), при неколеблющемся сигнале
