1. Назначение и основные сведения

Светодиодный светильник серии «Магистраль v3.0 Мультилинза 135x55», далее Светильник,

предназначен для освещения автомагистралей, городских улиц, парков, придомовых

территорий, производственных и промышленных площадей.

2. Комплектность поставки

- Паспорт не менее 1 на светильник

- Светильник см. Табл. 1

- Упаковка

3. Модели светильников, мощность, световой поток, масса, габариты

№ Название

Мощность,

Вт±10%

Свет. поток,

Лм±10%

Масса, кг

Габариты

ДШВ, мм

Температура

эксплуатации,

○

Ø Посад. отв.

Кол-во в уп, шт

1 Промлед Магистраль v3.0-50 Мультилинза 135x55 50 6750 1,6 272х174х98

-50…+50

(по запросу

-60…+50

Ø26-56

Промлед Магистраль v3.0-60 Мультилинза 135x55

60 7800 1,7 272х174х98 1

Промлед Магистраль v3.0-80 Мультилинза 135x55

80 12000 1,7 272х174х98 1

Промлед Магистраль v3.0-100 Мультилинза 135x55

100 13500 2,5 363х174х98

-60…+50

Промлед Магистраль v3.0-150 Мультилинза 135x55

150 20250 3,6 507х174х98 1

Промлед Магистраль v3.0-200 Мультилинза 135x55

200 27000 4,4 643х174х98 1

Промлед Магистраль v3.0-50 Мультилинза Экстра 135x55

55 8800 1,6 272х174х98

-50…+50

(По запросу

-60…+50)

Промлед Магистраль v3.0-60 Мультилинза Экстра 135x55

60 9480 1,7 272х174х98 1

Промлед Магистраль v3.0-100 Мультилинза Экстра 135x55

100 16000 2,5 363х174х98

-60…+50

Промлед Магистраль v3.0-150 Мультилинза Экстра 135x55

150 24000 3,6 507х174х98 1

Промлед Магистраль v3.0-200 Мультилинза Экстра 135x55

200 32000 4,4 643х174х98 1

Промлед Магистраль v3.0-30 Мультилинза ЭКО 135x55

30 4350 1,5 272x174x98

-50…+50

Промлед Магистраль v3.0-40 Мультилинза ЭКО 135x55

40 5600 1,6 272х174х98 1

Промлед Магистраль v3.0-50 Мультилинза ЭКО 135x55

50 6750 1,6 272х174х98 1

Промлед Магистраль v3.0-60 Мультилинза ЭКО 135x55

60 7800 1,7 272х174х98 1

Промлед Магистраль v3.0-80 Мультилинза ЭКО 135x55

80 12000 1,7 272х174х98 1

Промлед Магистраль v3.0-100 Мультилинза ЭКО 135x55

100 13500 2,4 363х174х98 1

Промлед Магистраль v3.0-150 Мультилинза ЭКО 135x55

150 20250 3,4 507х174х98 1

Табл. 1

4. Основные технические данные и характеристики серии

4.1 Тип крепления: консольный, для установки на опоры диаметром. указанным в Табл. 1

4.2 Рекомендуемая высота установки светильников над уровнем земли составляет 3 – 18 метров;

4.3 Напряжение сети: 220±20% В;

4.4 Частота: 50±10% Гц;

4.5 Класс защиты от поражения электрическим током I по ГОСТ Р МЭК 60598-1-2011;

4.6 Гальваническая развязка – есть;

4.7 Коэффициент мощности драйвера cosϕ не менее 0,98;

4.8 Тип кривой силы света: ШБ1 (Широкая Боковая) - 135х55°;

4.9 Ресурс светодиодов не менее, 100000 ч;

4.10 Коэффициент пульсации не более 1%;

4.11 Индекс цветопередачи Ra не менее 75;

4.12 Варианты доступных цветовых температур: 3000К/4000К/5000К;

4.13 Температура эксплуатации указана в Табл.1;

4.14 Вид климатического исполнения УХЛ 1 согласно ГОСТ 15150-69;

4.15 Степень защиты светильника IP 67 по ГОСТ 14254-2015;

4.16 Назначенный срок службы светильника - 12 лет (при 12-ти часовой эксплуатации);

4.17 Предприятие-изготовитель оставляет за собой право, без предварительного уведомления

покупателя, вносить изменения в конструкцию, комплектацию или технологию производства

светильника с целью улучшения его свойств.

5. Требования по технике безопасности. Запрещается:

5.1 Монтировать/демонтировать, проводить техническое обслуживание светильников находящихся

под напряжением;

5.2 Эксплуатация светильника без защитного заземления;

5.3 Эксплуатация светильника в питающей электросети с напряжением отличным от 220В ±20%;

5.4 Разбирать светильник;

5.5 Включать с диммирующими устройствами, кроме тех, которые рекомендованы предприятием-

изготовителем.

6. Подготовка к эксплуатации, установка светильника, эксплуатация, техническое обслуживание

6.1 Распакуйте светильник, убедитесь в его целостности, и правильности комплектности;

6.2 Установка, монтаж и эксплуатация светильника должны осуществляться в соответствии с

«Правилами технической эксплуатации электроустановок потребителей»;

6.3 При обращении со светильником без упаковки не допускать повреждения корпуса,

светопропускающего элемента, кабелей. Не допускать падений светильника. Не перемещать

светильник методом волочения.

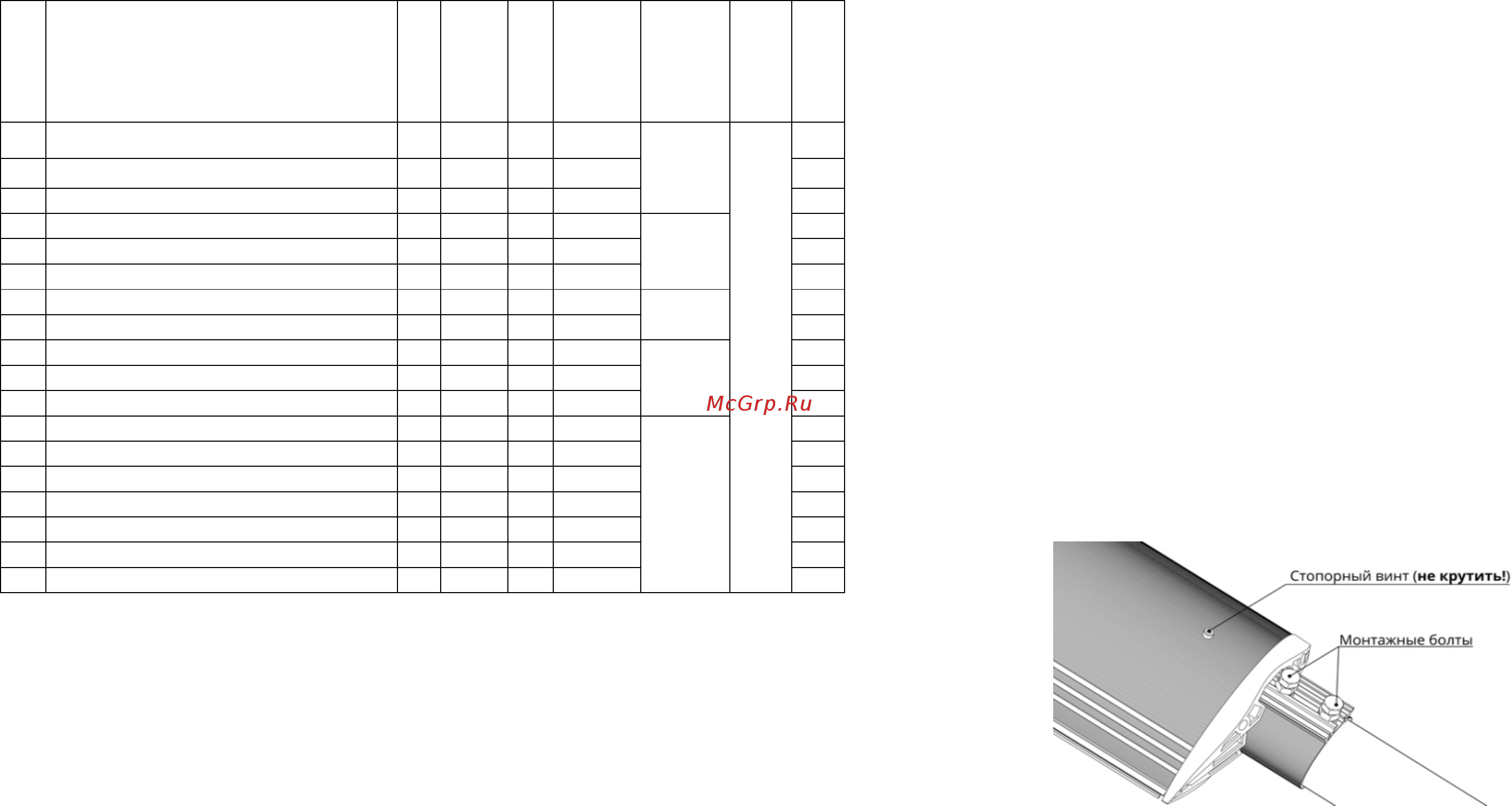

6.4 Произвести монтаж светильника как показано на рис.1:

Надеть светильник на консоль, затянуть монтажные болты, после чего зафиксировать болтовое

соединение контрящими гайками;

6.5 Убедиться в надежности крепления светильника (приспособления для подвешивания или

установки светильников должны выдерживать в течение 10 мин без повреждения и остаточных

деформаций приложенную к ним нагрузку, равную пятикратной массе светильника);

6.6 Подключение светильника к питающей электросети:

- Коричневая/белая жила/Промаркированный провод 1 – Фаза (L);

- Синяя жила/Промаркированный провод 2 – Ноль (N);

- Желто-зеленая жила – Заземление (GND);

6.7 Включить электропитание;

6.8 Чистку от загрязнений производите, по необходимости, при отключенном питании светильника.

Чистку производить сухой мягкой ветошью.

Рис. 1
