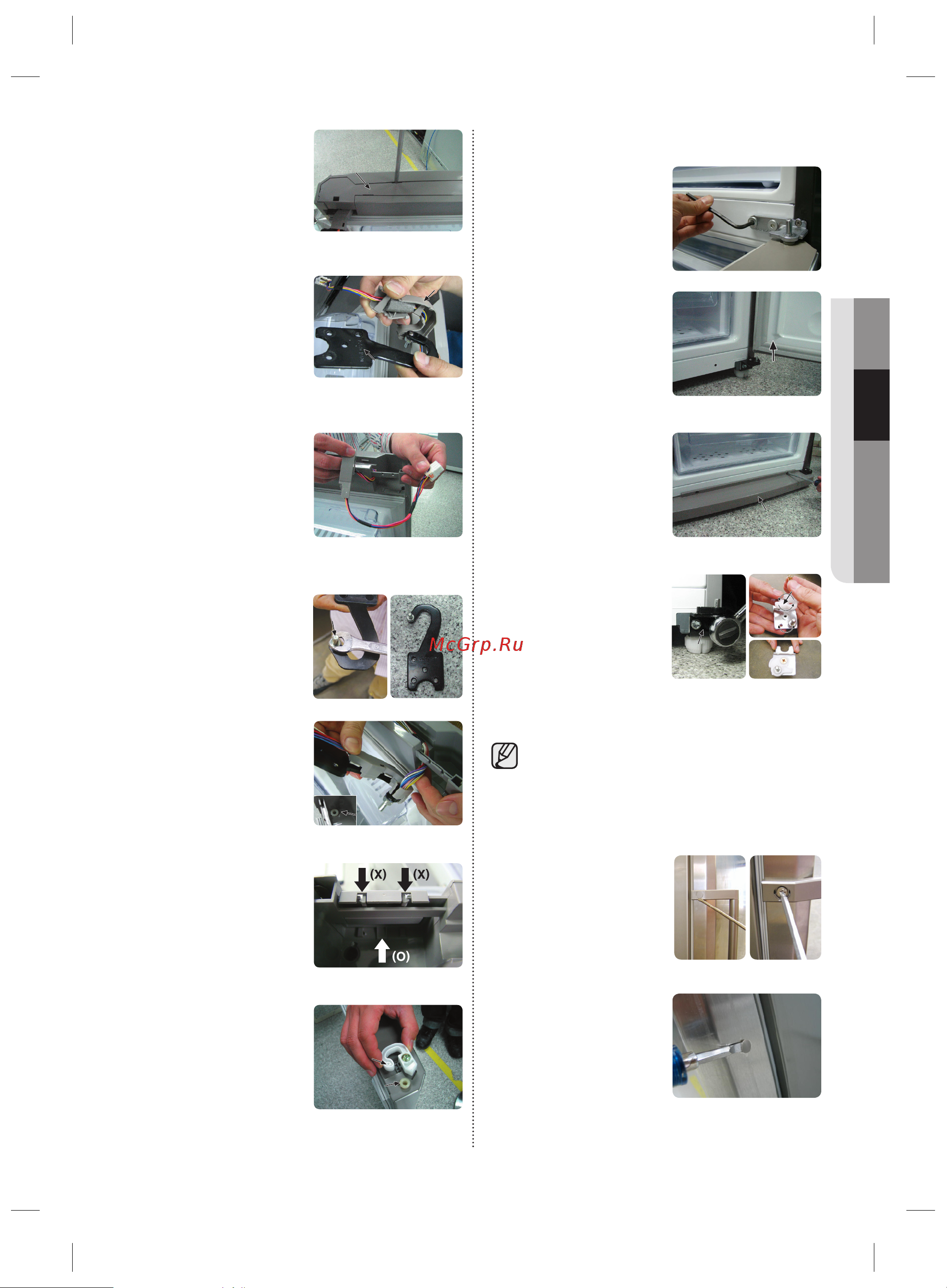

Работа _21
02 РАБОТА
•
ДЕМОНТАЖ ДВЕРЦЫ МОРОЗИЛЬНОЙ КАМЕРЫ
11. Снимите 2 болта и
винт, чтобы разобрать
УЗЕЛ СРЕДНЕГО
ШАРНИРА.
12.
Снимите дверцу
морозильной камеры,
подняв ее вверх. Будьте
осторожны, чтобы не
уронить и не поцарапать
дверцу морозильной камеры.
13. Снимите КРЫШКУ
ПЕРЕДНИХ НОЖЕК,
открутив 2 винта.
14. Разберите УЗЕЛ
НИЖНЕГО ШАРНИРА,
как показано на
рисунке, и установите
АВТОМАТИЧЕСКУЮ
НАПРАВЛЯЮЩУЮ
нижней стороной вверх,
поменяйте положение оси.
При сборке затяните винты, чтобы не
было непредвиденного шума.
•
ПЕРЕНАВЕШИВАНИЕ РУЧКИ
[ХОЛОДИЛЬНИК/МОРОЗИЛЬНАЯ КАМЕРА]
15. Удалите ЗАГЛУШКИ
ВИНТОВ КРЕПЛЕНИЯ
РУЧКИ, используя
отвертку с прямым
шлицем, и снимите РУЧКУ.
16. Переставьте
ЗАГЛУШКИ ОТВЕРСТИЙ
на дверце, вынув их и
вставив их в отверстия.
5. Снимите КРЫШКУ
ПРОВОДА ДВЕРЦЫ на
верхней стороны дверцы
холодильника, используя
отвертку с плоским
шлицем, вставив ее в
указанном месте (∆).
6.
Снимите КРЫШКУ
ПРОВОДА ПРАВОГО
ШАРНИРА с УЗЛА
ВЕРХНЕГО ШАРНИРА, как
показано на рисунке. Выньте
электрический провод
из КРЫШКИ ПРОВОДА
ПРАВОГО ШАРНИРА.
7. Поменяйте направление
электрического провода,
как показано ниже. Выньте
КРЫШКУ ПРОВОДА для
ЛЕВОГО ШАРНИРА из-
под КРЫШКИ КОРПУСА
и подсоедините к ней
электрический провод.
8.
Используя гаечный ключ
11 мм, снимите ось шарнира,
переверните шарнир и
установите снова ось
шарнира с другой стороны.
9-1.
После соединения
узлового шарнира и детали с
кабелем измените положение
изолирующего шарнира и
верхней части двери, как
показано на рисунке.
9-2.
При разборке верхней
части следует нажимать на
зажим, расположенный снизу,
а не пользоваться двумя
зажимами, расположенными
со стороны.
10. Переставьте
ограничитель дверцы и
прокладочное кольцо
шарнира, как показано.
КРЫШКА ПРОВОДА
КРЫШКА ПРОВОДА
ДВЕРЦЫ
ДВЕРЦЫ
ОСЬ
ОСЬ
ПРОКЛАДОЧНОЕ
ПРОКЛАДОЧНОЕ
КОЛЬЦО ШАРНИРА
КОЛЬЦО ШАРНИРА
КРЫШКА ПРОВОДА ПРАВОГО
КРЫШКА ПРОВОДА ПРАВОГО
ШАРНИРА
ШАРНИРА
УЗЕЛ ВЕРХНЕГО ШАРНИРА
УЗЕЛ ВЕРХНЕГО ШАРНИРА
ОГРАНИЧИТЕЛЬ
ОГРАНИЧИТЕЛЬ
ПРОКЛАДОЧНОЕ
ПРОКЛАДОЧНОЕ
КОЛЬЦО
КОЛЬЦО
КРЫШКА ПЕРЕДНИХ
КРЫШКА ПЕРЕДНИХ
НОЖЕК
НОЖЕК
АВТО
АВТО
НАПРАВЛЯЮЩАЯ
НАПРАВЛЯЮЩАЯ
УЗЕЛ НИЖНЕГО
УЗЕЛ НИЖНЕГО
ШАРНИРА
ШАРНИРА
DA99-03458B-15.indb 21DA99-03458B-15.indb 21 13. 6. 18.  6:2213. 6. 18.  6:22
