6.1.6 Для плиты исполнений – 02, – 03 щиток следует закрепить до
установки плиты. Щиток необходимо установить на рабочий стол, совместив
отверстия для крепления. Закрепить с помощью отвертки винт, шайбу и
гайку в двух местах в соответствии с рисунком 6.
6.1.7 Для предохранения плиты от опрокидывания, в комплект входит
предохранительный кронштейн.
Порядок установки кронштейна (устанавливается потребителем):
− Установите плиту на рабочее место, проверив, не препятствует ли
открыванию крышки труба газового стояка. Отметьте на полу линию передней
стенки и габариты по ширине согласно рисунку 7;
− отставьте плиту в сторону, разметьте и точно проведите среднюю
ось, на которой отложите размер 400 мм;
− приставьте кронштейн и отметьте на полу крепежные отверстия;
− если пол деревянный, просверлите отверстия ∅ 3 мм.
В остальных случаях просверлите отверстия ∅ 8 мм, вставьте дюбели;
− закрепите кронштейн шурупами;
− поставьте плиту на место, задвинув ее до зацепления кронштейна с
отверстием в задней стенке.

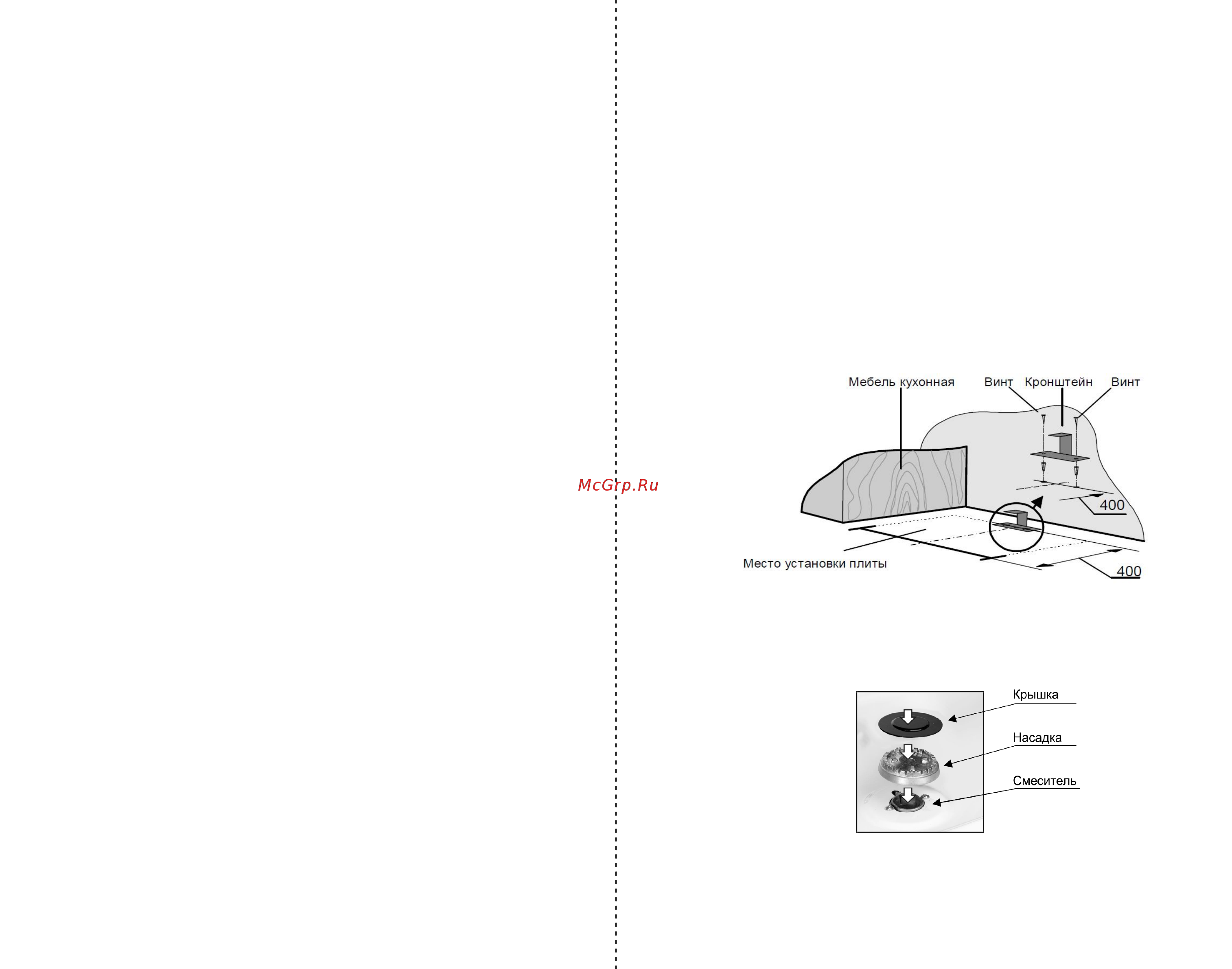

Рисунок 7 – Порядок установки кронштейна
6.1.8 На рабочий стол установить горелки в соответствии с
рисунками 2, 8: на смеситель рабочего стола установить насадку, затем
сверху надеть крышку горелки.
Рисунок 8 – Установка горелки
6.1.9 На рабочий стол установить решетку, в духовку – противень,
решетку духовки в соответствии с рисунком 1.
15
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
15.1 ОАО «Электроаппаратура» не несет никакой ответственности за
ущерб, причиненный людям, животным и помещениям по причине
нарушения правил эксплуатации плиты.
15.2 Плита снимается с гарантии в следующих случаях:
− в случае утери Руководства по эксплуатации. Дубликат
документа не выдается;
− нарушения потребителем правил установки и эксплуатации,
изложенных в настоящем руководстве;
− некомплектности и механических повреждений после продажи
плиты;
− обнаружения следов воздействия химических веществ;
− использования изделия не по назначению;
− небрежности при хранении, эксплуатации и транспортировании
потребителем, торгующей или транспортной организацией;
− повреждения или нарушения нормальной работы, вызванные
животными или насекомыми;
− нарушений потребителем техники безопасности при
эксплуатации плиты.
15.3 Гарантийный срок эксплуатации плиты – 2 года со дня продажи
через торговую сеть при условии:
− соблюдения правил транспортировки и хранения;
− соблюдения правил установки и эксплуатации;
− разборки и ремонта лицами, имеющими на это право;
− присутствия отметки о дате продажи и штампа магазина на
гарантийном талоне.
15.4 Гарантийный срок эксплуатации плиты при отсутствии отметки о
продаже в руководстве по эксплуатации – 2 года с даты изготовления.
15.5 Гарантийный срок эксплуатации плиты, установленной в
общежитии или других местах общего пользования, – 6 месяцев со дня
продажи, а при отсутствии отметки о продаже в руководстве по
эксплуатации и записи об установке – с даты изготовления.
15.6 Гарантийный срок эксплуатации гибкого шланга в соответствии с
документацией на шланг.
15.7 При обнаружении производственного дефекта в течение
гарантийного срока эксплуатации ремонт плиты будет произведен на
предприятии – изготовителе или уполномоченной сервисной службе.
15.8 Доставка плит для гарантийного ремонта и возврат их после
ремонта владельцам проводятся силами и средствами предприятий,
осуществляющих гарантийный ремонт.
15.9 Претензии по комплектности и механическим повреждениям
после продажи плиты не принимаются.
15.10 Гарантийное обслуживание не распространяется на лампу
освещения духовки, регулировку, чистку и уход за изделием.
