Глава 2. Установка оборудования 21

www.qtech.ru

2.3.2 Подключение консоли

Коммутаторы серии QSW-3400 оснащены последовательным портом RJ45 для

подключения консоли.

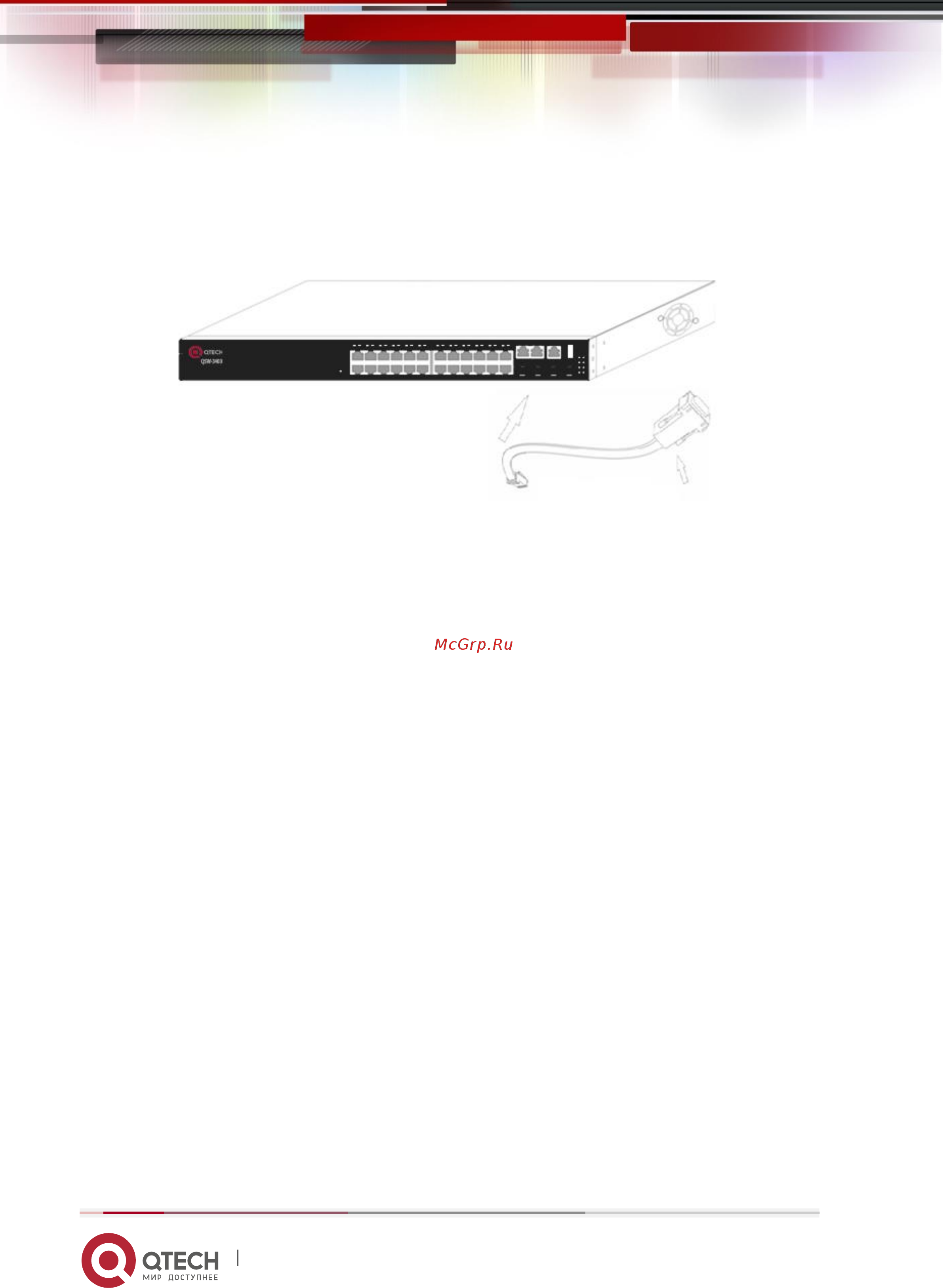

Рис. 2-3 Подключение консоли к коммутатору

Процедура подключения:

1. Найдите кабель консоли, поставляемый в комплекте принадлежностей. Подключите

конец кабеля с разъемом RJ45 к порту консоли на коммутаторе.

2. Подключите другой конец кабеля консоли к терминалу для ввода информации (ПК).

3. Включите коммутатор и терминал. Настройте коммутатор с помощью терминала.

2.3.3 Установка приемопередатчика SFP

Коммутаторы серии QSW-3400 оснащены несколькими разъемами для подключения

приемопередатчика SFP для скорости передачи 1000 Мбит/с.

Процедура установки приемопередатчика SFP:

Шаг 1. Наденьте браслет для снятия электростатического заряда (или антистатические

перчатки).

Шаг 2. Вставьте приемопередатчик SFP в направляющую, расположенную внутри

линейной карты оптоволоконного интерфейса. Не пытайтесь вставить приемопередатчик

SFP верхней стороной вниз.

Шаг 3. Плавно задвигайте приемопередатчик SFP по направляющей, пока не

почувствуете, что приемопередатчик зафиксировался в нижней части линейной карты.

Примечание. Приемопередатчик SFP поддерживает возможность горячей замены.
