Руководство пользователя
16. Настройка виртуальных локальных сетей - VLAN 157
www.qtech.ru
SwitchA SwitchB SwitchC
VLAN100
VLAN200
VLAN300
M

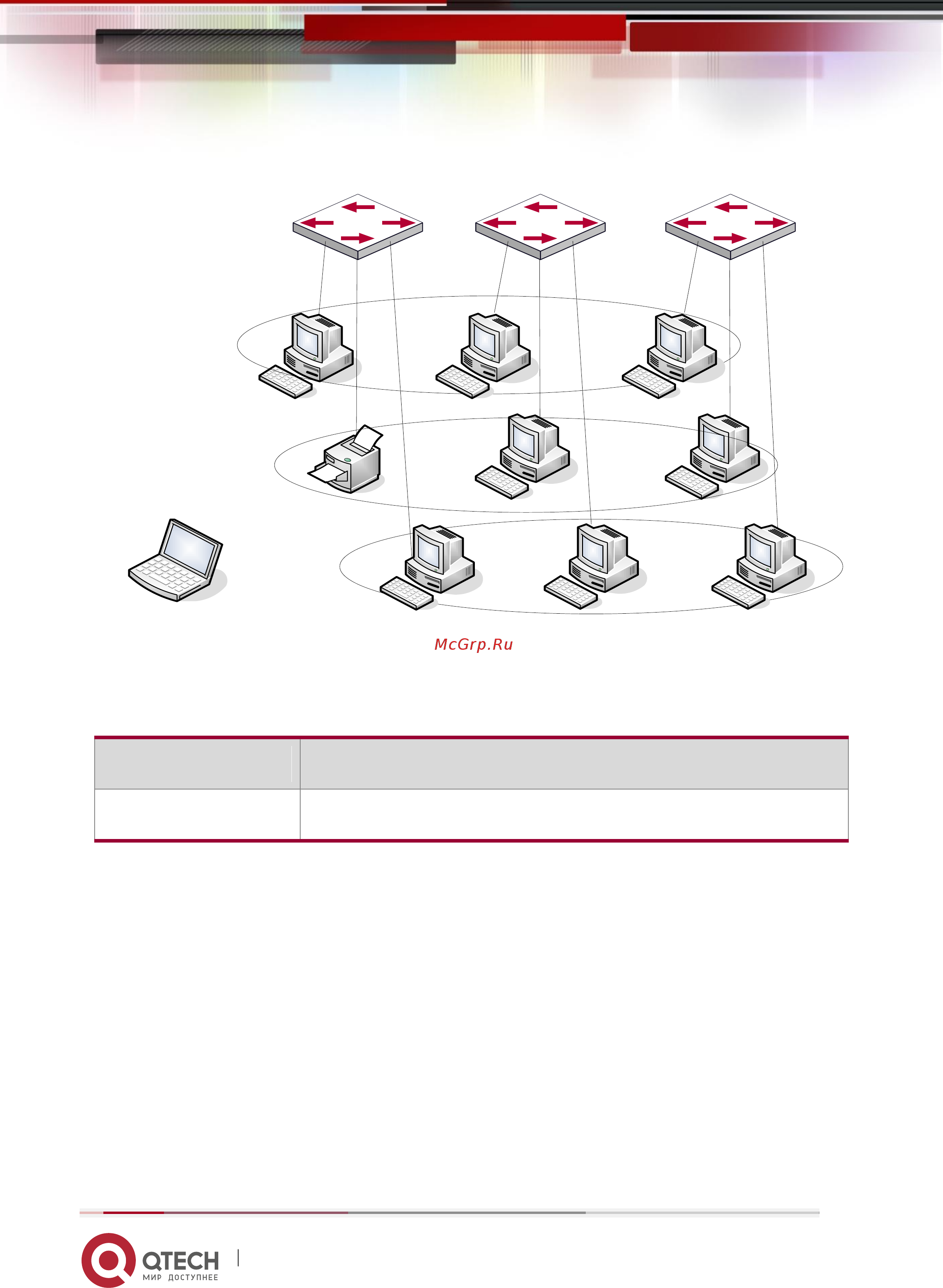

Типовая топология применения динамического VLANа
Объект конфигурации
Описание конфигурации
MAC-based VLAN
Общая конфигурация коммутаторов А,B,C.
Пример конфигурации:
Switch A, Switch B, Switch C:
switch(Config)#mac-vlan mac 00-03-0f-11-22-33 vlan 100 priority 0
switch(Config)#exit
switch#
16.6.4 Устранение неисправностей динамического VLANа
На коммутаторах со сконфигурированным динамическим VLANом, когда к ним
подключено несколько устройств (например, два компьютера), бывает, что первая
попытка соединения между ними не получается. Решение в данном случае такое – надо
дать возможность обоим устройствам успешно послать какие-либо пакеты в сеть
