User Manual
Глава 1. Введение 10
www.qtech.ru
Коммутаторы Ethernet серии QSW-8200-52T-AC оснащены 44 портами 100/1000Base-TX с
автоматическим согласованием скорости, 4 комбинированными портами 1000 Мбит/с, 6
функциональными индикаторами и 1 портом для подключения консоли.

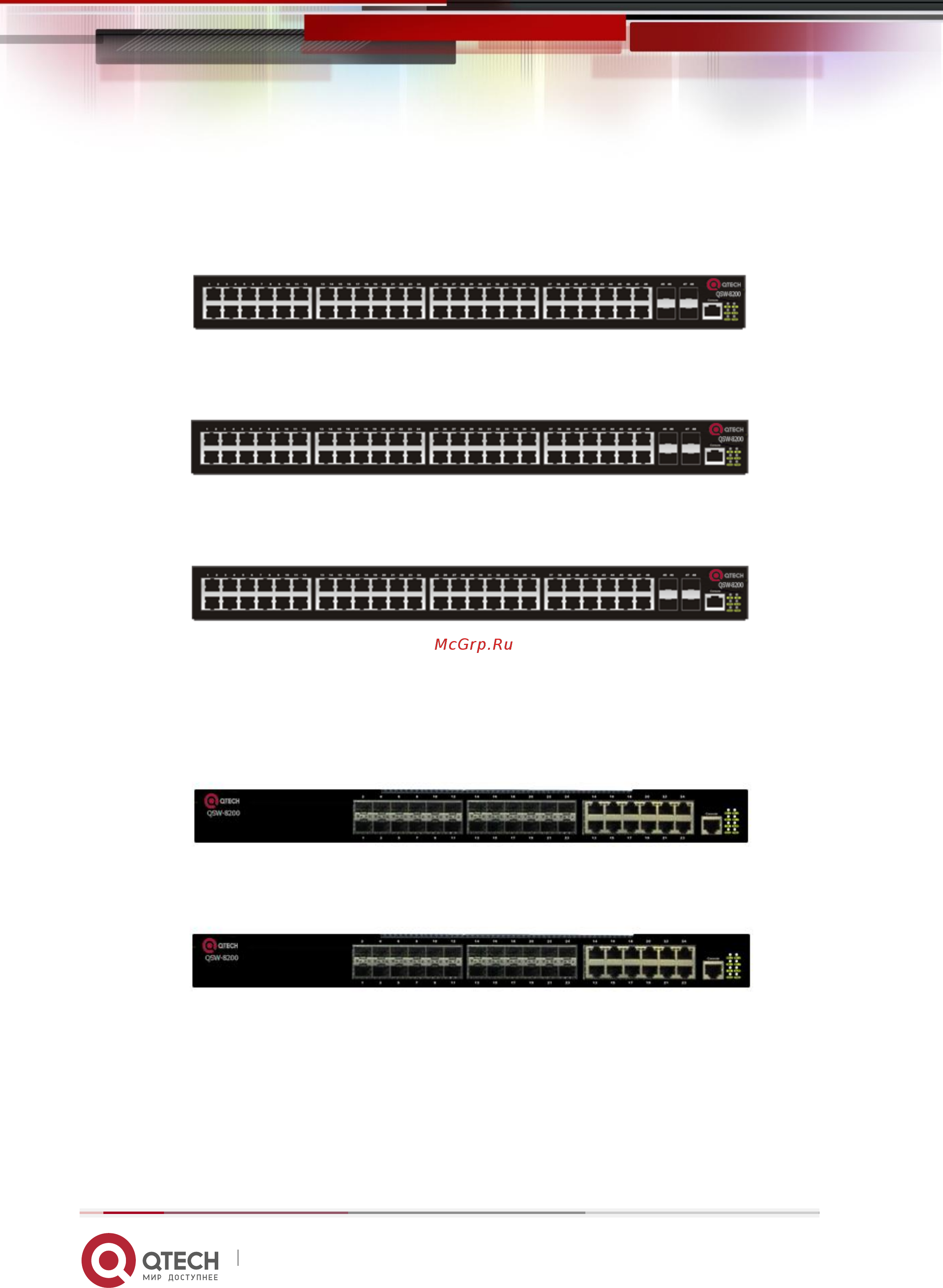

Рис. 1-4. Передняя панель коммутатора QSW-8200-52T-AC
Рис. 1-5. Передняя панель коммутатора QSW-8200-52T-AC-DC
Рис. 1-6. Передняя панель коммутатора QSW-8200-52T-POE-AC-DC
Коммутаторы Ethernet QSW-8200-28F-AC-DC/ QSW-8200-28F-AC оснащены 12 оптическими
портами 1000 Мбит/с, 12 комбинированными портами 1000 Мбит/с, 8 функциональными
светодиодными индикаторами и 1 портом для подключения консоли.
Рис. 1-7. Передняя панель коммутатора QSW-8200-28F-AC-DC
Рис. 1-8. Передняя панель коммутатора QSW-8200-28F-AC
Коммутаторы Ethernet QSW-8200-52F-AC-DC оснащены 44 оптическими портами 1000
Мбит/с, 4 комбинированными портами 1000 Мбит/с, 8 функциональными
светодиодными индикаторами и 1 портом для подключения консоли.
