Ливгидромаш ЭЦВ 8-40-60 Инструкция по эксплуатации онлайн [40/45] 482786
![Ливгидромаш ЭЦВ 8-40-150 Инструкция по эксплуатации онлайн [40/45] 482791](/views2/1598397/page40/bg28.png)
Продолжение Приложения В

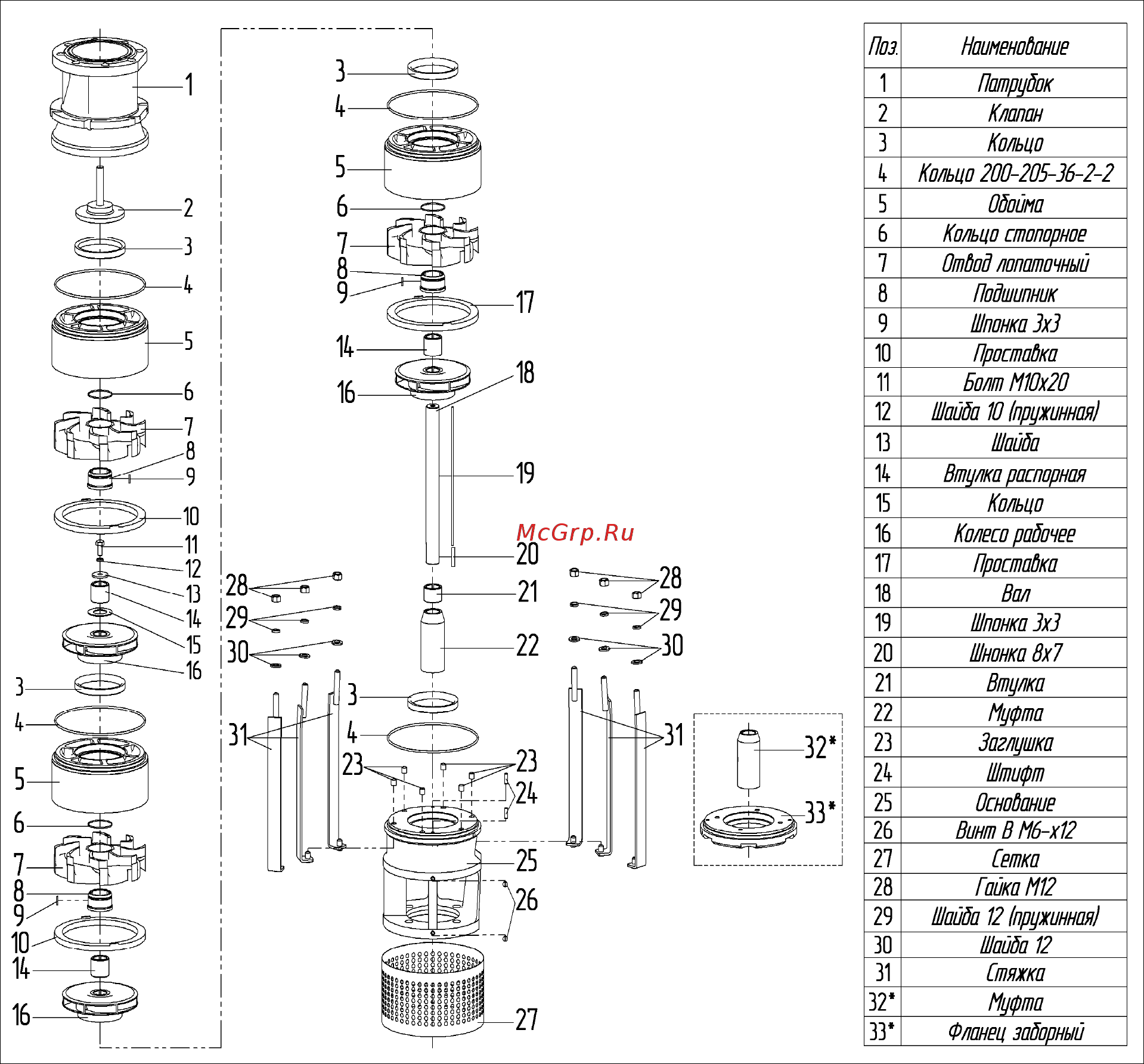

Схема разборки насоса ЭЦВ 10-65
(комплектация электродвигателем ДАП)
________________________
*
Комплектация электродвигателем ПЭДВ
Содержание
- Агрегат электронасосный центробежный 1
- Ао гмс ливгидромаш 1
- Н49 72 0 0 00 рэ 1
- Россия орловская обл г ливны 1
- Руководство по эксплуатации 1
- Скважинный погружной эцв 1
- Ул мира 231 1
- Лист 2
- Содержание 2
- 0 11 1 5
- 0 6 94 5
- Таблица 1 5
- Эцв8 16 140 5
- Эцв8 16 160 5
- Эцв8 16 180 5
- Эцв8 16 200 5
- Эцв8 25 100 5
- Эцв8 25 125 125 28 13 0 1481 124 0 5
- Эцв8 25 150 5
- Эцв8 25 180 5
- Эцв8 25 230 5
- Эцв8 25 300 5
- Эцв8 25 55 5
- Эцв8 25 70 5
- Эцв8 25 90 5
- Эцв8 40 110 5
- Эцв8 40 125 5
- Эцв8 40 145 5
- Эцв8 40 150 5
- Эцв8 40 180 5
- Эцв8 40 35 5
- Эцв8 40 60 5
- Эцв8 40 90 5
- Ведены в приложении б 6
- Габаритные 6
- Габаритные и присоединительные размеры агрегатов при 6
- Диа метр сква жины 6
- Допускается использование в агрегатах электродвигателей других 6
- Кпд указан для оптимальной точки находящейся в рабочем ин 6
- Лее 6
- Масса 6
- Минус 6 кпд минус 3 6
- Мощностей с соответствующим изменением кпд 6
- Не бо 6
- Не более 6
- Примечания 1 производственное допустимое отклонение напора 10 6
- Размеры 6
- Тервале характеристики 6
- Характеристики агрегатов приведены в приложении а 6
- Эцв10 120 100 6
- Эцв10 120 60 6
- Эцв10 120 80 6
- Эцв10 160 100 6
- Эцв10 160 25 6
- Эцв10 160 50 6
- Эцв10 160 75 6
- Эцв10 65 100 6
- Эцв10 65 150 6
- Эцв10 65 65 6
- Эцв12 160 100 6
- Эцв12 160 140 6
- Эцв12 160 35 6
- Эцв12 160 65 6
- Выводные концы электродвигателя соединить пайкой или оп 15
- Да от электродвигателя до защитного устройства согласно таблице 2 15
- Зависимости от тока электродвигателя и длины токоподводящего прово 15
- Особенности подготовки изделия к использованию 15
- Перед монтажом в зимних условиях агрегат и токоподводящий 15
- Провод выдержать в отапливаемом помещении не менее 2 х суток 15
- Рессовкой с токоподводящими проводами 15
- Сечение токоподводящего провода должно быть подобрано в 15
- Таблица 2 таблица 2 15
- В случае повреждения провода должна быть обеспечена безопас 25
- Ва защиты должен быть защищен от механических повреждений 25
- Запрещается выполнять какие либо работы пока 25
- Меры безопасности при работе агрегата 25
- Может оказаться под напряжением не должно превышать 0 1 ом 25
- Не будет отключено электропитание 25
- Ность обслуживающего персонала 25
- Сопротивление между заземляющими болтами и каждой дос 3 сопротивление между заземляющими болтами и каждой дос 25
- Токоподводящий провод на участке от скважины до устройст 25
- Тупной к прикосновению металлической нетоковедущей частью которая 25
- Устье скважины должно быть заземлено устье скважины должно быть заземлено 25
- Гарантии изготовителя 29
- Ресурсы сроки службы и хранения 29
- Агрегат может транспортироваться любым видом транспорта при 32
- В части воздействия климатических факторов 4 ж2 гост 15150 32
- В части воздействия механических факторов по группе л 32
- Гост р 51908 агрегаты могут транспортироваться при температуре от 32
- Должны быть накрыты брезентом 32
- Ключена возможность соударения их между собой 32
- Не более чем в 3 яруса 32
- Падений с транспортного средства ударов между собой 32
- Плюс 50 до минус 50 с 32
- Порта при транспортировании агрегатов открытым транспортом они 32
- При погрузке и выгрузке агрегатов не допускать резких толчков 32
- При транспортировании агрегатов без упаковки должна быть ис 32
- При транспортировании и хранении штабелирование допускается 32
- Рисунок 7 схемы строповки 32
- Соблюдении правил перевозки установленных для каждого вида транс 32
- Строповка агрегата должна осуществляться согласно рисунку 7 32
- Транспортирование 32
- Условия транспортирования 32
- Агрегат достигший предельного состояния и не подлежащий вос 33
- Ветственному за утилизацию 33
- Для предотвращения использования агрегата после прекраще 33
- Жении им предельного состояния обязана передать агрегат лицу от 33
- Ния его эксплуатации он должен быть разобран 33
- Организация занимающаяся эксплуатацией агрегата при дости 33
- Становлению использовать в дальнейшем не допускается 33
- Утилизация 33
- _____________________________________________________________ 44
- Должность фамилия и подпись лица ответственного за эксплуата цию агрега та__________________________________________________ 44
