3.1.11 Требования к монтажу агрегата в соответствии с рисунком 5.
1 – Устройство защиты или
станция управления и защиты
2 – Манометр
3 – Обратный клапан
4 – Задвижка
5 – Фильтр
L
1
- Подпор, не менее 1 м;
L
2
- Динамический уровень воды, м;
L
3
- Статический уровень воды, м;
L
4
- Понижение уровня воды. Разность между динамическим и стати-
ческим уровнями воды, м;
L
5
- Глубина погружения, м.

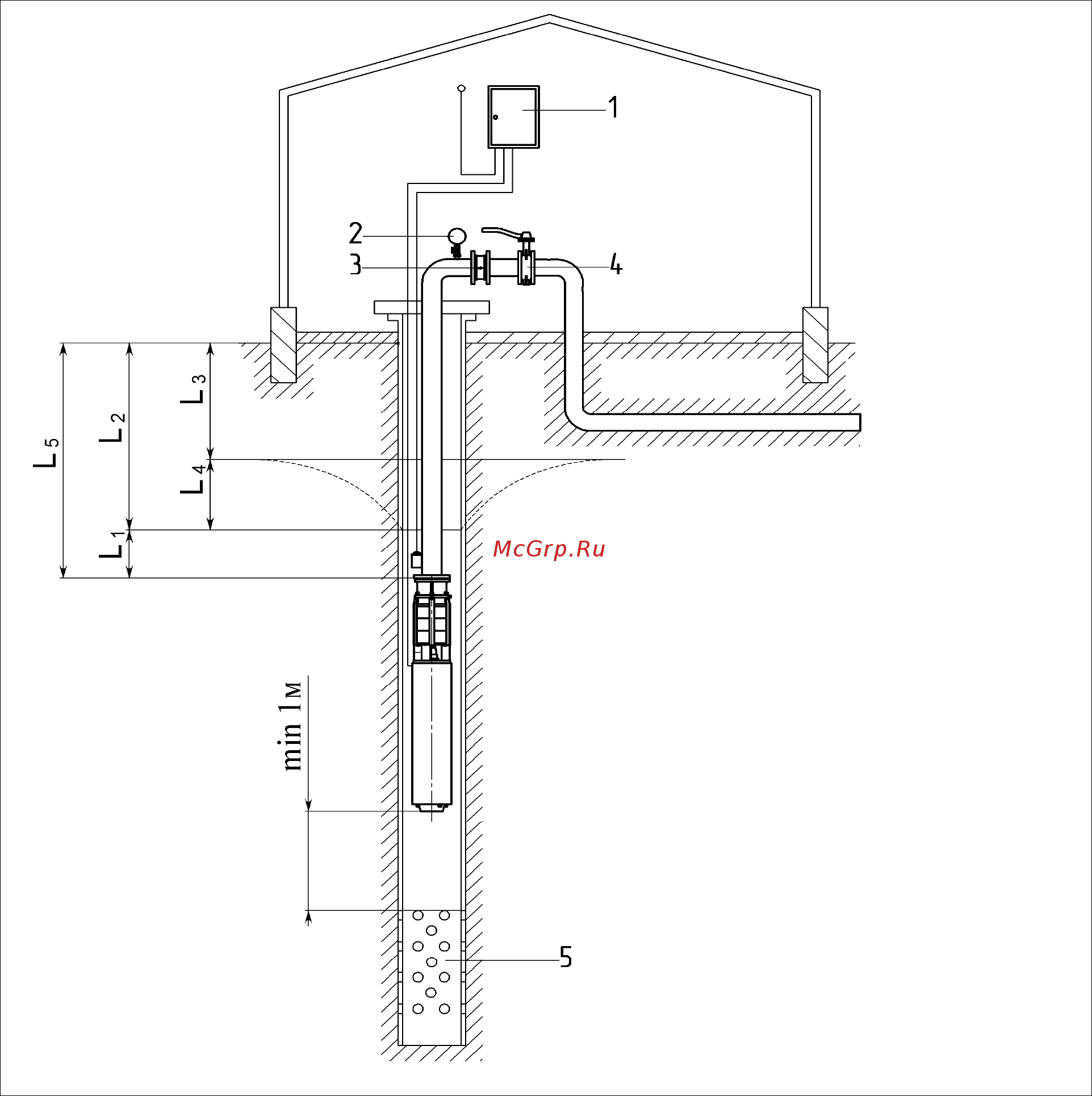

Рисунок 5 – Схема монтажа
