COLOSSUS Co., Ltd Turret, первый персональный

дисковый накопитель SATA

- 9 -

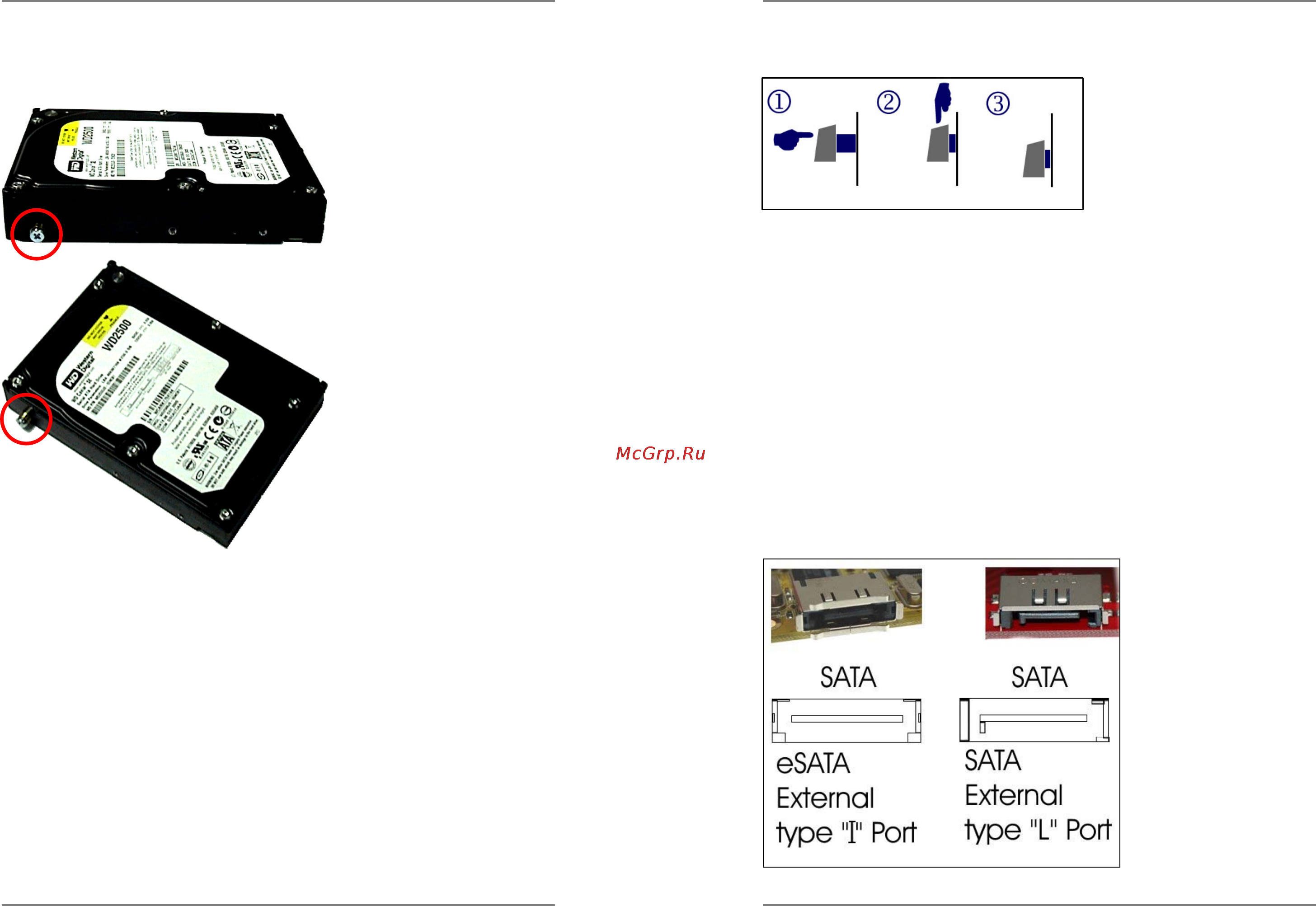

2-2. Установка HDD в Turret

z Винты для крепления HDD идут в комплекте

HDD имеет 6 отверстий для крепления. Установите коннектор SATA диска со

стороны тела пользователя. Установите винт в левое крепежное отверстие

жесткого диска.

z Установка HDD в устройство Turret

Положите HDD с предустановленным винтом на скользящую поверхность Turret.

Протолкните HDD во внутрь Turret до щелчка.

Если клавиша извлечения HDD справа слегка поднялась и опустилась со

щелчком, значит HDD установлен верно.

COLOSSUS Co., Ltd Turret, первый персональный

дисковый накопитель SATA

- 10 -

z Удаление HDD из основного блока Turret

Вы можете быстро извлекать

HDD при помощи клавиши

извлечения HDD, которая

находится с правой стороны

Turret. Как указано на рисунке

①, нажмите и давите клавишу извлечения HDD. Как показано на рисунках ②, ③,

продавите вниз клавишу извлечения HDD пока она нажата. После этого HDD

отсоединится и выйдет из устройства.

2-3. Соединение

Turret с ПК

Устройство C-210 может быть подсоединено к ПК при помощи коннектора e-SATA

«i»-типа. SATA коннектор контроллера или материнской платы будет

подсоединен к SATA коннектору сзади устройства C-210.

Так как к устройству Turret C-210 применим кабель e-SATA “I”-типа, то

необходимы дополнительные аксессуары (конвертор из SATA в e-SATA), чтобы

использовать общий SATA коннектор “L”-типа.

Конвертор из SATA в e-SATA может быть заказан в интернет магазине этой
