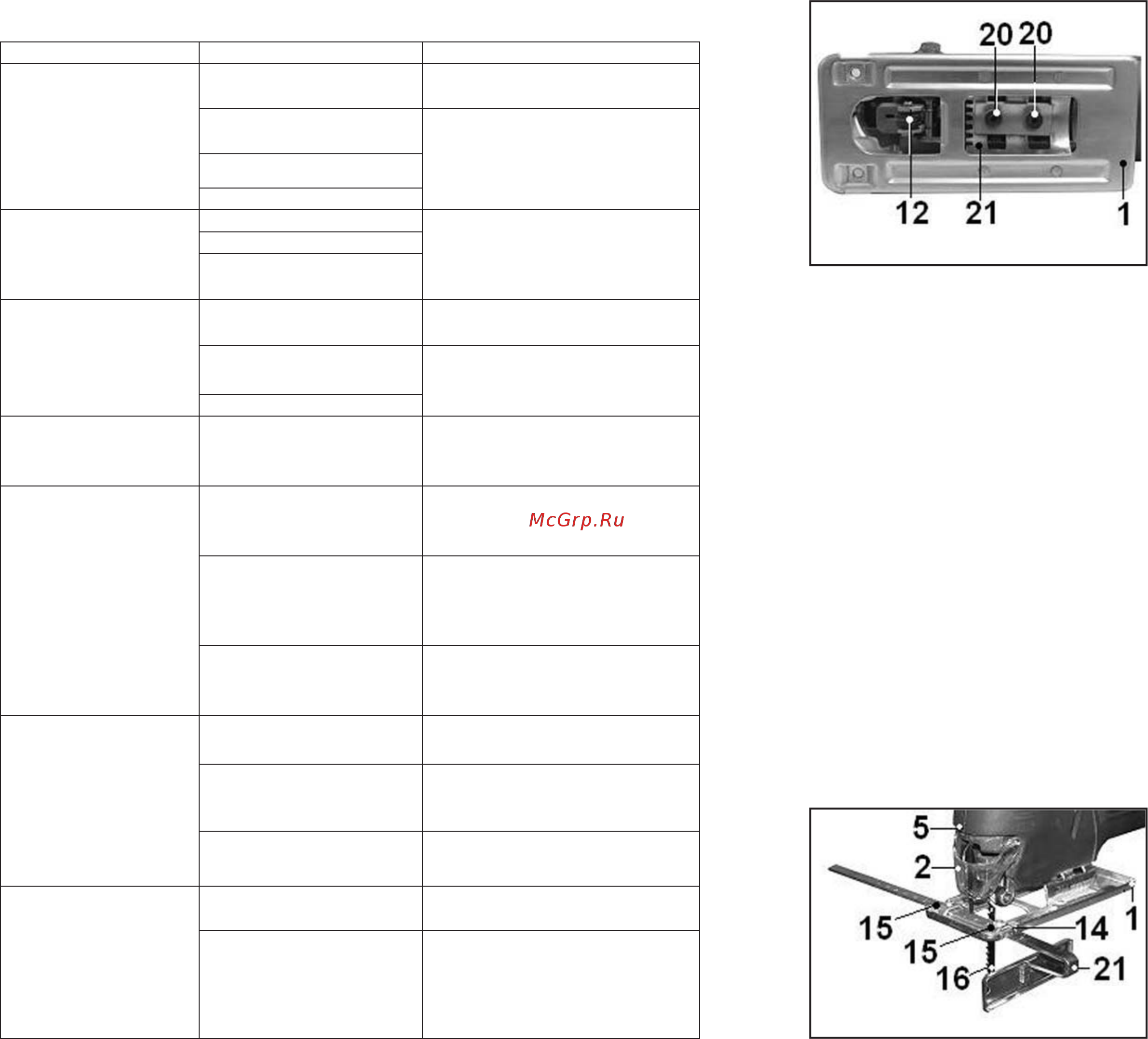

10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Неисправность Вероятная причина Действия по устранению
1. Двигатель не
включается
Нет напряжения в сети
питания.
Проверьте наличие
напряжения в сети питания.
Неисправен
выключатель.
Обратитесь в
специализированный
сервисный центр для ремонта.
Неисправен шнур
питания.
Изношены щетки.
2. Повышенное
искрение щеток на
коллекторе
Изношены щетки.
Обратитесь в
специализированный
сервисный центр для ремонта.
Загрязнен коллектор.
Неисправны обмотки
ротора
3.
Повышенная
вибрация, шум.
Пильное полотно плохо
закреплено.
Правильно закрепите пильное
полотно.
Неисправны
подшипники.
Обратитесь в
специализированный
сервисный центр для ремонта
Износ зубьев редуктора.
4. Появление дыма
и запаха горелой
изоляции.
Неисправность обмоток
ротора или статора.
Обратитесь в
специализированный
сервисный центр для ремонта
5. Двигатель
перегревается.
Загрязнены окна
охлаждения
электродвигателя.
Прочистите окна охлаждения
электродвигателя
.
Электродвигатель
перегружен.
Снимите нагрузку и в течение
2÷3 минут обеспечьте работу
инструмента на холостом ходу
при максимальных оборотах.
Неисправен ротор
Обратитесь в
специализированный
сервисный центр для ремонта.
6. Двигатель не
развивает полную
скорость и не
работает на полную
мощность
Низкое напряжение в
сети питания.
Проверьте напряжение в сети.
Сгорела обмотка или
обрыв
в обмотке.
Обратитесь в
специализированный
сервисный центр для ремонта
Слишком длинный
удлинительный шнур.
Замените шнур на более
короткий, убедившись, что он
отвечает требованиям п.5.2.
7. Неэффективное
пиления
(недостаточная
производительность)
Изношено пильное
полотно.
Замените пильное полотно.
Тип пильного полотна
не соответствует
материалу заготовки
или типу выполняемой
операции
Замените пильное полотно на
соответствующее.
9
ка лобзика и преждевременному выхо-
ду инструмента из строя.
7.3. Наклон подошвы (Рис. 4, 5). Для
моделей ЛЭ-500/45 и ЛЭ-500/45Э.
7.3.1. Для распиливания материала заго-
товки под углом предусмотрен наклон по-
дошвы (1) лобзика на угол до 45° в левую
и правую стороны.
7.3.2. Установите пильное полотно в дер-
жатель согласно п.7.1.
7.3.3. Ключом (16) из комплекта поставки
ослабьте винты (20).
7.3.4. Наклоните подошву (1) влево или
вправо на желаемый угол, контролируя
его по шкале (21).
Примечание: шкала (21) служит для
предварительной установки угла накло-
на подошвы (1). Для более точной уста-
новки используйте инструментальные
измерения угла между подошвой (1) и
пильным полотном (15). При проведении
ответственных работ произведите проб-
ное пиление на обрезках материала с по-
следующей корректировкой угла наклона
подошвы (1).
Рис. 6
Рис. 7
7.3.5. Переместите планку (19) опорно-
го ролика (12) до соприкосновения паза
опорного ролика (12) и пильного полотна
(15) согласно п.7.2.
7.3.6. Удерживая подошву (1) в наклонном
положении, затяните винты (20).
7.4. Наклон подошвы (Рис. 6). Для мо-
делей ЛЭ-600/60Э и ЛЭ-750/80Э.
7.4.1. Для распиливания материала заго-
товки под углом предусмотрен наклон по-
дошвы (1) лобзика на угол
до 45° в левую
и правую стороны.
7.4.2. Установите пильное полотно в дер-
жатель согласно п.7.1.
7.4.3. Ключом (16) из комплекта поставки
ослабьте винты (20).
7.4.4. Наклоните подошву (1) влево или
вправо на желаемый угол, контролируя
его по шкале (21).
Примечание: шкала (21) служит для
предварительной установки угла наклона
подошвы (1). Для более точной установки
используйте инструментальные измере-
ния угла между подошвой (1) и пильным
полотном. При проведении ответствен-
ных работ произведите пробное пиление
на обрезках материала с последующей
корректировкой угла наклона подошвы
(1).
7.4.5. Удерживая подошву (1) в наклонном
положении, затяните винты (20).
7.5. Установка параллельного упора
(Рис.7).
7.5.1. Выкрутите на несколько оборотов
винты фиксации параллельного упора
(14) из подошвы (1).
7.5.2. Вставьте параллельный упор (18)
в
направляющие пазы (13) на подошве (1).
Примечание: параллельный упор (18)
устанавливается как с левой, так и спра-
вой стороны подошвы (1).
7.5.3. Установите необходимое положе-
ние опорной поверхности параллельного
упора (18) относительно пильного полот-
на (15).
7.5.4. Затяните винты (14) на подошве
(1).
Примечание: При проведении ответ-
ственных работ произведите пробное пи-
ление на обрезках материала с последу-
