3 Технические данные

3.1 Выключатель состоит из металлического корпуса, в котором размещена печатная плата с электронными компонентами. На

крышку корпуса выведен кабель или разъем подключения, индикатор и регулировка чувствительности. Для обеспечения механической

прочности внутренняя полость корпуса залита компаундом. Внешний вид выключателя приведен на Рис. 1.

3.2 Основные технические характеристики приведены в Таблице 2.

Таблица 2 - Основные технические характеристики выключателей

Параметр

Исполнение

утапливаемое

неутапливаемое

Рабочий диапазон температур

-25°С…+80°С

Номинальное напряжение питания

24 В

Допустимый диапазон напряжений питания

10…30 В

Максимальный ток нагрузки

500 мА

Падение напряжения на выключателе, не более

2 В

Время готовности, не более

300 мс

Номинальное расстояние срабатывания (Sn)

10 мм

20 мм

Диапазон регулировки чувствительности

60…120%

Дифференциал хода

(в зависимости от установленной чувствительности)

0,5…2 мм

1…4 мм

Габаритные размеры (без учета кабеля, см. п.4.8)

со встроенным кабелем (-хС-), не более

∅30х97 мм

∅30х110 мм

с разъёмом с резьбой М12 (-хP-), не более

∅30х87 мм

30х48х99 мм

Стандартная длина кабеля подключения

2 м

Масса (с кабелем стандартной длины), не более

0,25 кг

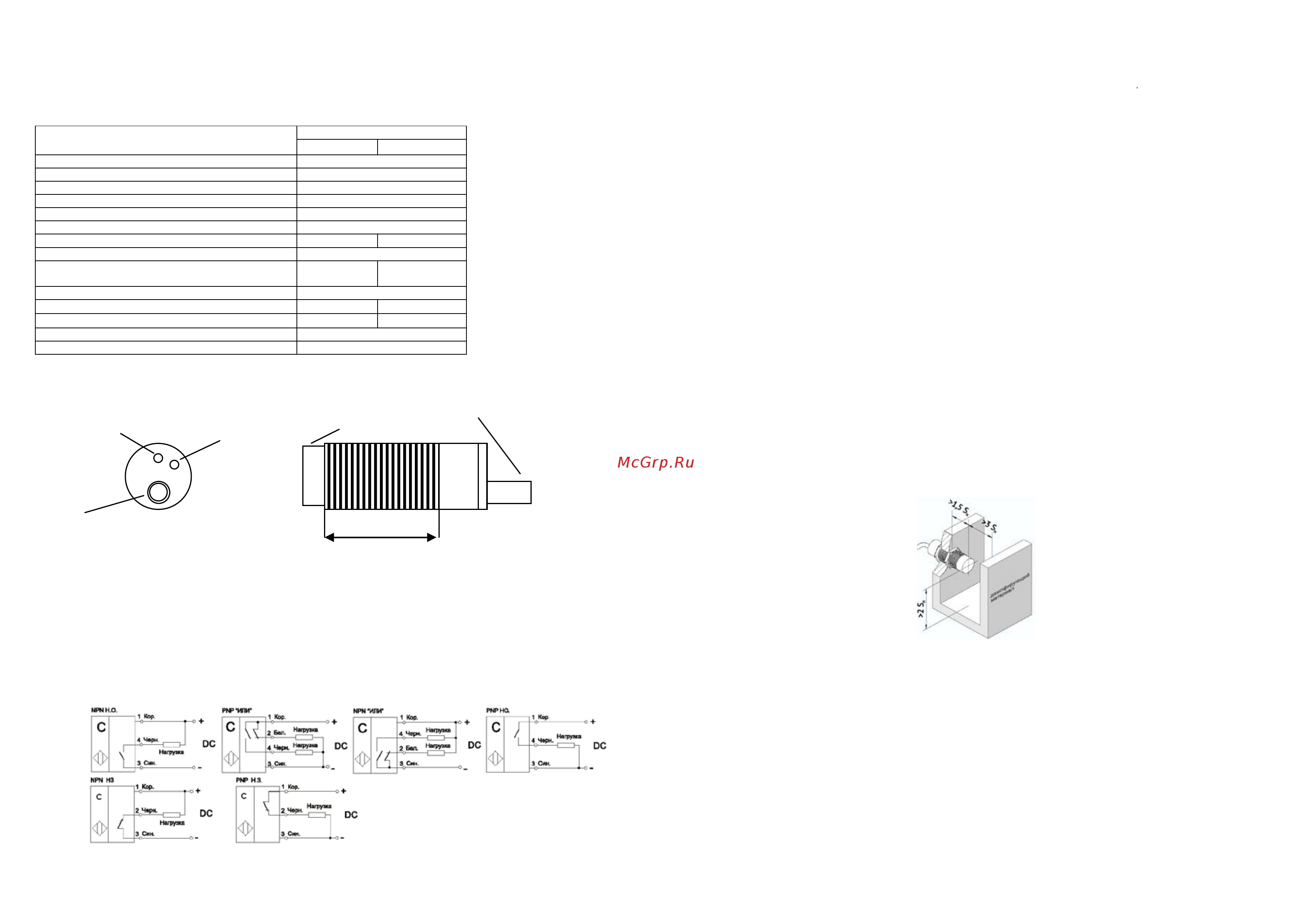

Рис. 1 - Выключатель неутапливаемого исполнения

3.3 Выключатели включаются в электрическую цепь по 3-х или 4-х проводной схеме (Рис. 2). Соответствие выводов и схема

подключения маркированы на корпусе каждого выключателя.

3.4 Светодиодный индикатор светится при срабатывании выходных ключей, то есть при наличии объекта в зоне

чувствительности.

3.5 Выключатели имеют регулировку чувствительности (см. Рис. 1), которая осуществляется многооборотным резистором.

Заводская установка чувствительности соответствует номинальному расстоянию срабатывания при использовании стандартного объекта

воздействия (заземленного металлического квадрата 60х60 мм).

Рисунок 2 – Схемы подключения

4 Условия эксплуатации

4.1 По устойчивости к климатическим воздействиям, выключатели соответствуют виду климатического исполнения и категории

размещения УХЛ3.1 по ГОСТ 15150-69 и пригодны для эксплуатации в диапазоне температур от минус 25 до +80 °С.

4.2 По устойчивости к внешним воздействующим факторам выключатели соответствуют:

- группе механического исполнения М15 по ГОСТ 17516.1-90 по испытаниям на виброустойчивость;

- ГОСТ Р 50030.5.2-99 по испытаниям на воздействие одиночных ударов с пиковым ускорением до 50 g.

4.3 По электромагнитной совместимости выключатели соответствуют ГОСТ Р 50030.5.2-99.

4.4 Выключатели имеют степень защиты оболочки IP67 по ГОСТ 14254-96 и ГОСТ 14255-96.

4.5 Материалы, применяемые для изготовления корпусов выключателей, являются стойкими к длительному воздействию

смазочно-охлаждающих жидкостей (СОЖ), содержащих керосин, масла и щелочные растворы (среды группы 7 по ГОСТ 24682-81).

4.6 Рабочее положение выключателей в пространстве – произвольное.

4.7 Внимание! Запрещается использовать в качестве нагрузки выключателя лампу накаливания.

Выключатели постоянного тока имеют тактовую защиту от короткого замыкания нагрузки. После устранения короткого замыкания нагрузки

работоспособность выключателя восстанавливается.

4.8 Механические нагрузки, возникающие при монтаже выключателей, не должны нарушать целостности корпуса, кабеля и

крепежных элементов выключателей. Усилие натяжения кабеля по оси кабельного ввода при монтаже не должно превышать 100 Н (10 кгс).

Усилие натяжения кабеля в направлении, перпендикулярном оси кабельного ввода, не должно превышать значения 30 Н (3 кгс).

Минимальный радиус изгиба кабеля не менее 40 мм.

5 Рекомендации по монтажу и настройке

5.1 Прежде чем приступить к монтажу выключателя, необходимо ознакомиться с настоящим паспортом.

5.2 К работе с ВБЕ с напряжением питания переменного тока допускаются лица, прошедшие проверку знаний "Правил

технической эксплуатации электроустановок потребителей" и ПУЭ "Правила устройства электроустановок", имеющие право работать с

электроустановками напряжением до 1000 В и имеющим квалификационную группу по технике безопасности не ниже II в соответствии с

"Правилами техники безопасности при эксплуатации электроустановок потребителей".

5.3 В случае применения выключателей на опасных производственных объектах нефтехимической и нефтеперерабатывающей

промышленности руководствоваться требованиями ПБ 09-540-03.

5.4 Металлы и материалы с высокой диэлектрической проницаемостью (например, вода) обладают сильным демпфирующим

действием, поэтому, если регулировкой чувствительности исключить их влияние невозможно, необходимо обеспечить свободную область

вблизи активной поверхности выключателя согласно Рис.4.

Рисунок 4 - Минимальные расстояния до металлических и демпфирующих объектов

при установке неутапливаемых емкостных выключателей

Индикация

Кабель /Разъем

Чувствительная

поверхность

50 (М30х1,5)
