Сенсор ВБЕ-Ц30-96С-1273-ЛГ.02 Паспорт изделия онлайн

3 Технические данные

3.1 Основные технические характеристики приведены в таблице 2.

Таблица 2

Характеристика

Значение

Номинальное напряжение питания

220 В

Допустимый диапазон напряжений питания

198-242 В

Максимальный ток нагрузки

АС-250В/3А, DC -30В/3А

Ток потребления (не более)

50 мА

Номинальное расстояние срабатывания (Sn)

10 мм – утапливаемое исполнение

20 мм – неутапливаемое исполнение

Гарантированный интервал срабатывания (Sа)

0-0,72 Sn

Диапазон регулировки чувствительности

60–120% Sr

Диапазон регулировки времени задержки переключения

2–60 с

Рабочий диапазон температур

от минус 25 до +80°С

Масса

не более 0,2 кг

3.2 Выключатель имеет пластмассовый цилиндрический корпус с резьбой. На крышку корпуса выведен кабель подключения,

средства индикации и органы регулировки. Для обеспечения механической прочности внутренняя полость корпуса залита компаундом.

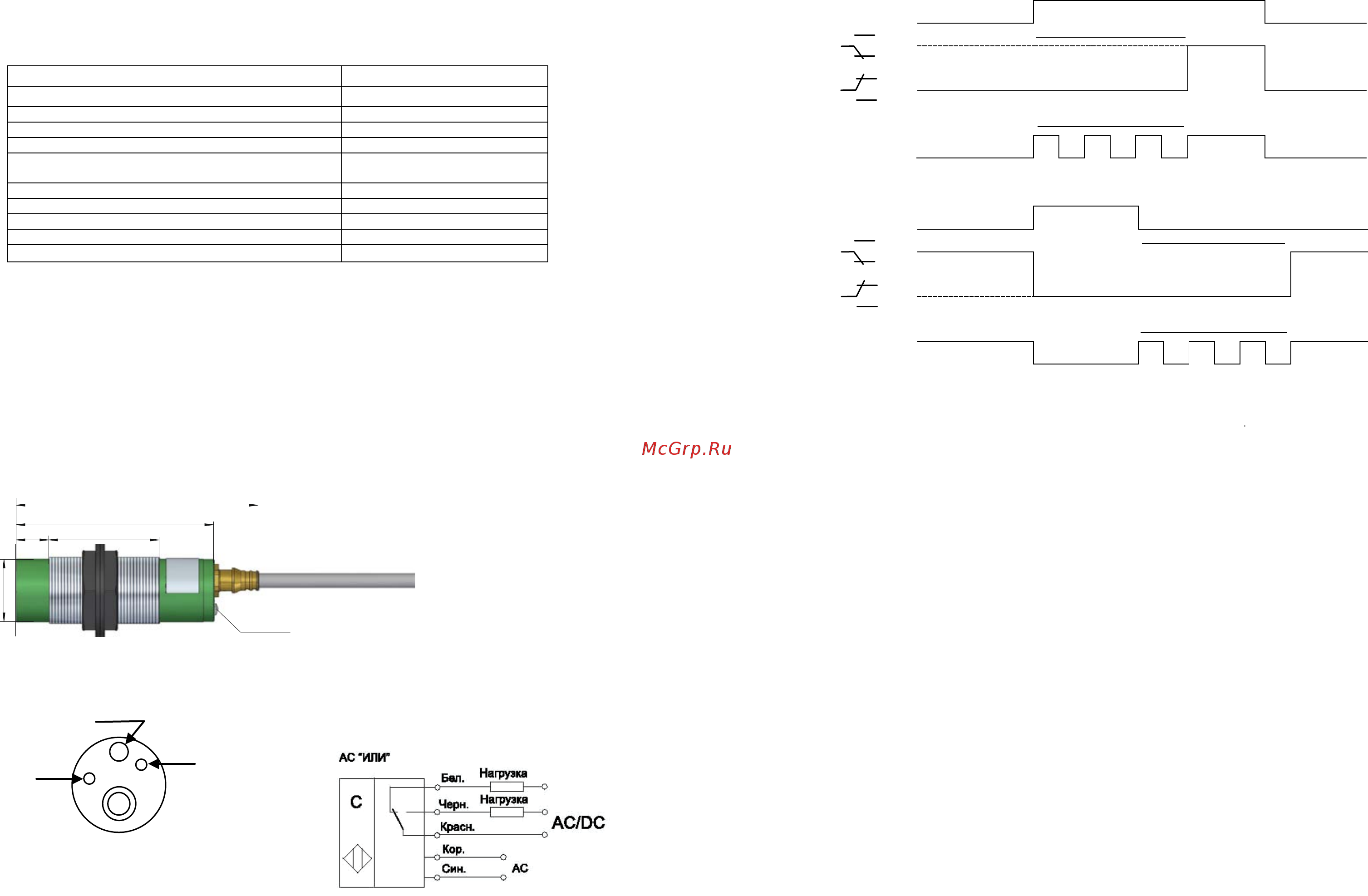

Внешний вид выключателя приведен на рис. 1. Расположение индикации и органов регулировки приведено на рис. 2.

3.3 Маркировка выводов и схема подключения приведена на корпусе выключателя.

3.4 Выключатели имеют светодиодную индикацию состояния коммутационного элемента. Индикатор светит, когда реле

включено.

3.5 Для компенсации влияния окружающих предметов выключатели имеют регулировку чувствительности (см. рис. 2), которая

осуществляется многооборотным переменным резистором, доступным со стороны выхода кабеля подключения. Крайнее, при вращении

против часовой стрелки, положение движка резистора соответствует минимальной чувствительности. Крайнее, при вращении движка по

часовой стрелке, положение соответствует максимальной чувствительности.

3.6 Регулировка задержки переключения осуществляется многооборотным переменным резистором, доступным со стороны

выхода кабеля подключения (см. рис. 2). Крайнее, при вращении против часовой стрелки, положение соответствует минимальному времени

задержки. Крайнее положение по часовой стрелке соответствует максимальному времени задержки переключения.

3.7 Схема подключения приведена на рис 3. Диаграммы работы приведены на рис. 4

M30 х 1,5

5015

110

Индикация и

регулировка

исполнение С

Рис. 1. Внешний вид выключателя

Рис. 2. Вид со стороны выхода кабеля подключения

Рис. 3 Схема подключения (положение контактов реле

показано при отсутствии электропитания)

ВБЕ-Ц30-96С-1273-ЛГ.01, ВБЕ-Ц30-96С-2273-ЛГ.01 (задержка срабатывания, нормальный алгоритм реле)

Объект

вне зоны обнаруж.

в зоне обнаружения

вне зоны обнаруж.

Бел.

Красн.

Черн.

Бел.

Красн.

Черн.

задержка срабатывания _

м и г а е т _

Индикатор

не светит

светит

не светит

ВБЕ-Ц30-96С-1273-ЛГ.02, ВБЕ-Ц30-96С-2273-ЛГ.02

(задержка отпускания, инверсный алгоритм реле)

Объект

вне зоны обнаруж.

в зоне обнаруж.

вне зоны обнаружения

Бел.

Красн.

Черн.

Бел.

Красн.

Черн.

задержка отпускания _

м и г а е т _

Индикатор

светит

не светит

светит

Рис. 4 Диаграммы работы

4 Условия эксплуатации

4.1 По устойчивости к климатическим воздействиям, выключатели соответствуют виду климатического исполнения и категории

размещения УХЛ3.1 по ГОСТ 15150-69 и пригодны для эксплуатации в диапазоне температур от минус 25 до +80 °С.

4.2 По устойчивости к внешним воздействующим факторам выключатели соответствуют:

- группе механического исполнения М15 по ГОСТ 17516.1-90 по испытаниям на виброустойчивость;

- ГОСТ Р 50030.5.2-99 по испытаниям на воздействие одиночных ударов с пиковым ускорением до 50 g.

4.3 По электромагнитной совместимости выключатели соответствуют ГОСТ Р 50030.5.2-99.

4.4 Выключатели имеют степень защиты IP67 по ГОСТ 14254-96 и ГОСТ 14255-96.

4.5 Материалы, применяемые для изготовления корпусов выключателей, являются стойкими к длительному воздействию

смазочно-охлаждающих жидкостей (СОЖ), содержащие керосин, масла и щелочные растворы (среды группы 7 по ГОСТ 24682-81).

4.6 Рабочее положение выключателей в пространстве – любое.

4.7 Механические нагрузки, возникающие при монтаже выключателей, не должны нарушать целостности корпуса, кабеля и

крепежных элементов выключателей. Усилие натяжения кабеля по оси кабельного ввода при монтаже не должно превышать 100 Н. Усилие

натяжения кабеля в направлении, перпендикулярном оси кабельного ввода, не должно превышать значения 30 Н.

5 Рекомендации по монтажу и настройке

5.1 Меры безопасности.

5.1.1 Прежде чем приступить к монтажу выключателя, необходимо ознакомиться с настоящим паспортом.

5.1..2 К работе с ВБЕ допускаются лица, прошедшие проверку знаний "Правил технической эксплуатации электроустановок

потребителей" и ПУЭ "Правила устройства электроустановок", имеющие право работать с электроустановками напряжением до 1000 В и

имеющим квалификационную группу по технике безопасности не ниже II в соответствии с "Правилами техники безопасности при

эксплуатации электроустановок потребителей".

5.1.3 В случае применения выключателей на опасных производственных объектах нефтехимической и нефтеперерабатывающей

промышленности руководствоваться требованиями ПБ 09-540-03.

5.1.4 При регулировках выключателя применять изолированный инструмент и руководствоваться ГОСТ12.1.019-79 п.3.4.2.

5.2 При вводе выключателя в эксплуатацию необходимо провести регулировку чувствительности изделия для конкретного

объекта воздействия и условий установки, чтобы обеспечить надежное обнаружение контролируемого объекта. Регулировка

осуществляется в следующем порядке.

5.3 Установить выключатель на оборудование, подключить в соответствии с рис.3. Необходимо учитывать, что при подаче

электропитания в отсутствии объекта воздействия контакты реле ВБЕ-Ц30-96У-1273-ЛГ.01 и ВБЕ-Ц30-96У-2273-ЛГ.01 остаются в исходном

положении, а контакты реле ВБЕ-Ц30-96У-1273-ЛГ.02, ВБЕ-Ц30-96У-2273-ЛГ.02 переключаются.

5.4 Установить минимальное время задержки переключения (повернуть движок резистора против часовой стрелки до упора).

5.5 Отрегулировать чувствительность. При отсутствии объекта воздействия уменьшать чувствительность от максимального

значения путем поворота против часовой стрелки движка резистора регулировки чувствительности до момента отпускания

коммутационного элемента (контролировать по светодиоду индикации). Убедиться в срабатывании выключателя при наличии объекта

воздействия. При необходимости повторить регулировку чувствительности.

Индикация

Тз
