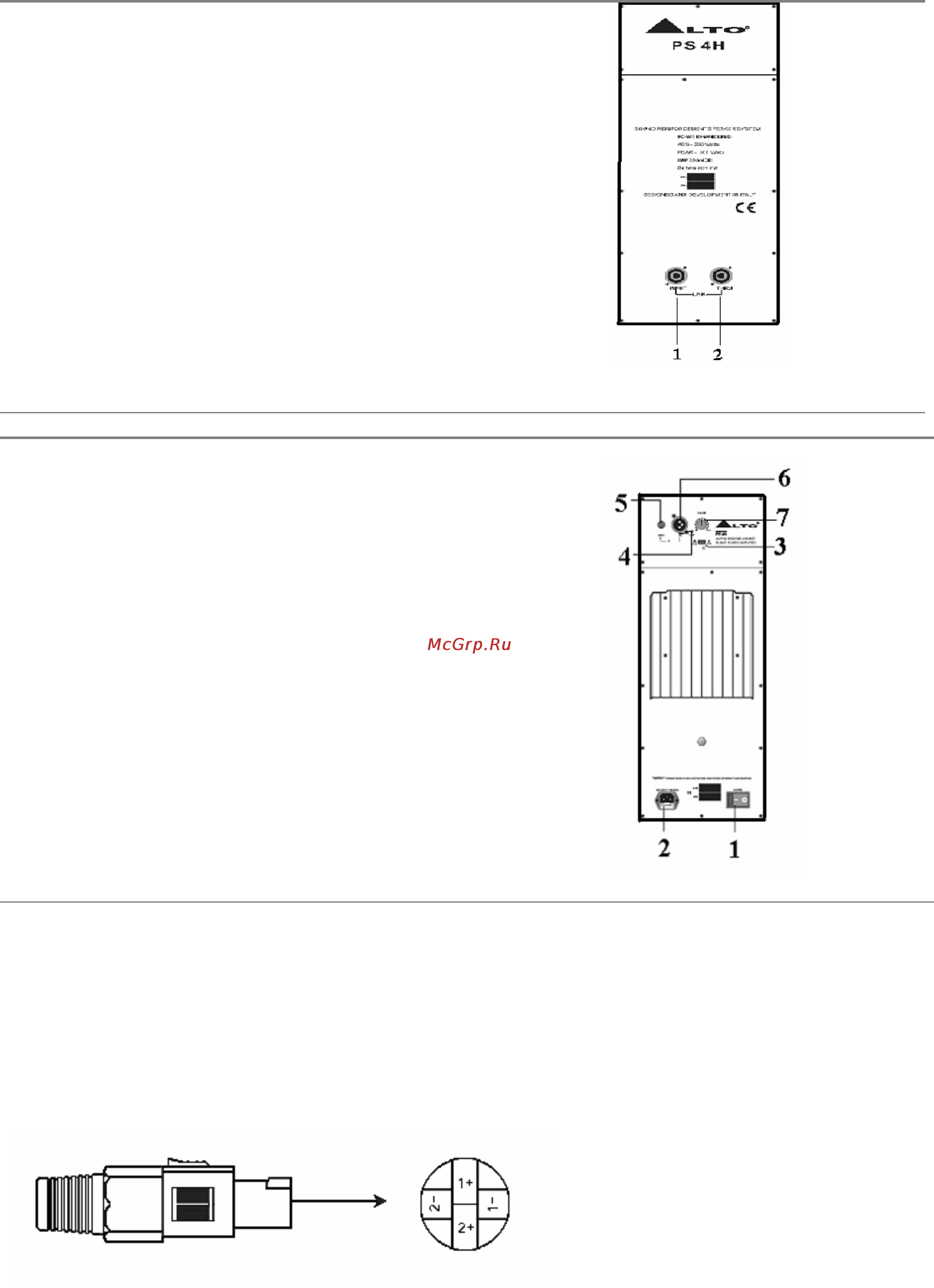

3. Пассивная колонка для серии PS. (рис. 3)

(1) Вход (Input). Принимает сигнал от внешнего усилителя

мощности (клемма SPK +1/-1 соединена; +2/-2 не соединена).

(2) Параллельное соединение (Thru). Сквозной выход

для параллельного подсоединения второй колонки.

рис.№3

Активная колонка для серии PS (рис. 4).

(1) Двухполюсный сетевой выключатель.

(2) Разъем для подключения шнура питания с предохранителем.

(3) Кнопка отключения земли от корпуса прибора.

(4) Светодиод уровня сигнала (зеленый - норм.), (красный -

пик.).

(5) Входной разъем – джек TRS / XLR.

(6) Сквозной выход, разъем XLR.

(7) Регулятор громкости.

(8)

Индикатор питания; синий светодиод на передней панели.

рис.№4

4. Соединения проводов.

Для пассивных колонок (рис. 5).

Используйте только специальные колоночные (спикерные) кабели и разъемы “Speakon” устройства для

соединений с другим оборудованием источника сигналов для пассивных колонок. В наших колонках

задействованы только клеммы 1+, 1– разъема “Speakon”, а клеммы 2+/2– не используются.

рис.№ 5
